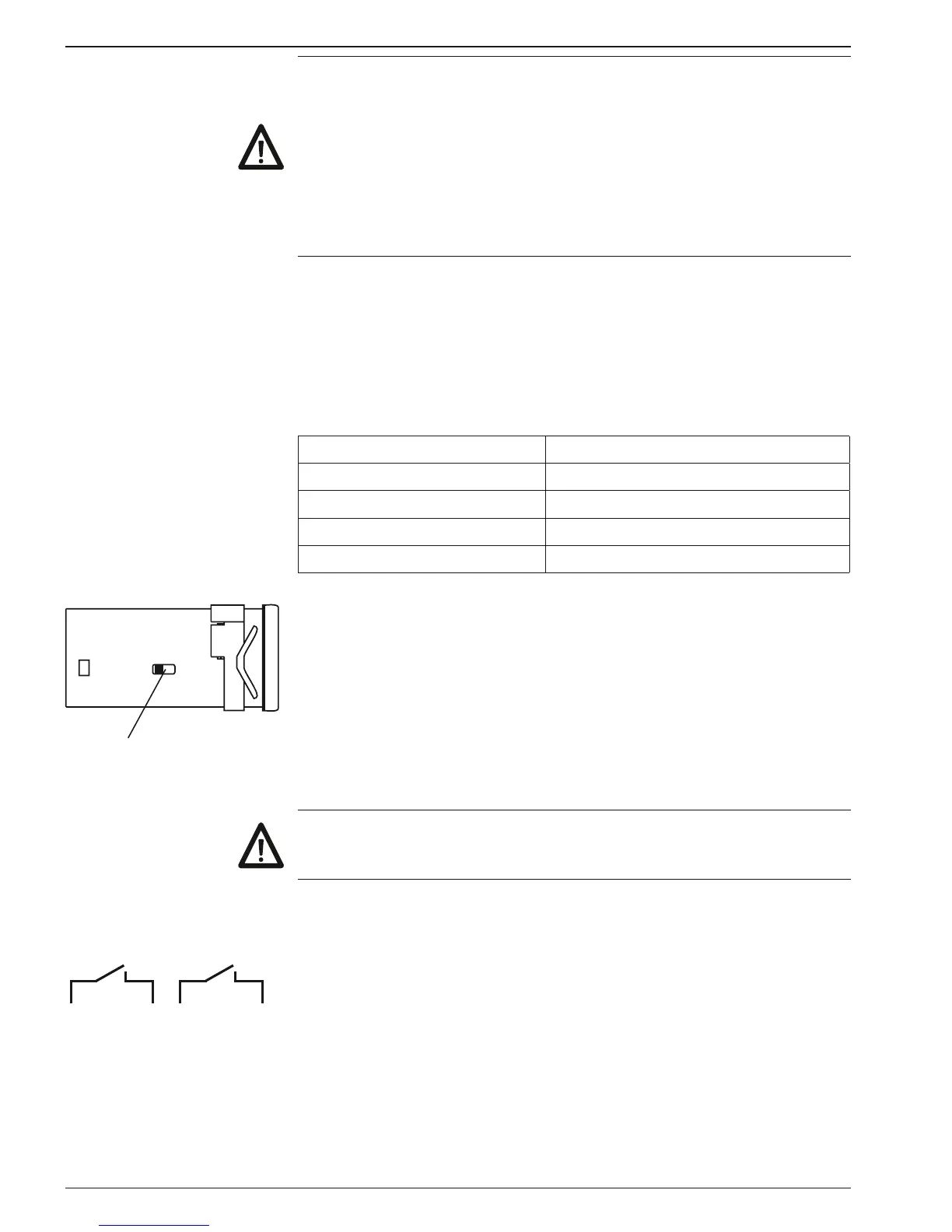

NE134
6 www.baumer.com
Litzenanschluss aus Gründen des Berührungsschutzes nach
EN 61010 nur mittels Aderendhülsen mit Isolierstoffkappen. Vom
Werk unbelegte Anschlüsse nicht anderweitig belegen. Es wird
empfohlen, alle Sensor-Anschlussleitungen abzuschirmen und die
Abschirmung einseitig zu erden. Beidseitige Erdung wird empfohlen
bei HF-Störung und falls bei grösseren Entfernungen Potential-
Ausgleichsleitungen installiert sind. Die Sensor-Anschlussleitungen
sollen nicht im gleichen Kabelstrang mit der Netzversorgung und den
Ausgangs-Kontaktleitungen geführt werden.
3.1 Betriebsspannung anschliessen
Es stehen drei Betriebsspannungen zur Verfügung:
Wechselspannung 24/48 VAC (50/60 Hz), über seitlichen Spannungs-
wahlschalter einstellbar
Wechselspannung 85...265 VAC (50/60 Hz), Weitbereichsnetzteil
Gleichspannung 12...30 VDC
Betriebsspannung Empfohlene externe Absicherung
24 VAC ±10 % M 400 mA
48 VAC ±10 % M 400 mA
85...265 VAC M 315 mA
12...30 VDC M 400 mA
Spannungswahlschlalter
Ausführung 24/48 VAC: benötigte Wechselsapnnung am seit-
lichen Spannungswahlschalter einstellen.
Betriebsspannung an den Anschlüssen 1 und 2 gemäss
Anschlussplan anschliessen.
Gleichspannungsanschluss 12...30 VDC:
Störungsfreie Betriebsspannung anschliessen. Die Betriebsspannung
nicht zur Parallelversorgung von Antrieben, Schützen, Magnetven-
tilen usw. verwenden. Die Versorgungsleitungen sind getrennt von
Laststromleitungen zu verlegen.
Brandschutz: Gerät netzseitig über die am Typenschild empfohlene
externe Sicherung betreiben. Nach EN 61010 darf im Störungsfall
8 A/150 VA (W) niemals überschritten werden.
3.2 Signalausgänge belegen (Relaiskontakte)
6 5
Kontakt P2
4 3
Kontakt P1 Die Signalausgänge (Anschlüsse 3, 4 und 5, 6) sind potentialfreie
Relaiskontakte. Die Signalausgänge können nach nebenstehendem
Anschlussschema belegt werden.
Die Form der Ausgänge als Impuls- oder Dauersignal kann in den
Programmierzeilen 41/42 gewählt werden.
Die Auswahl der Schaltfunktion, als Schliesser oder Öffner, wird in
der Programmierzeile 40 getroffen.
