NE134
8 www.baumer.com

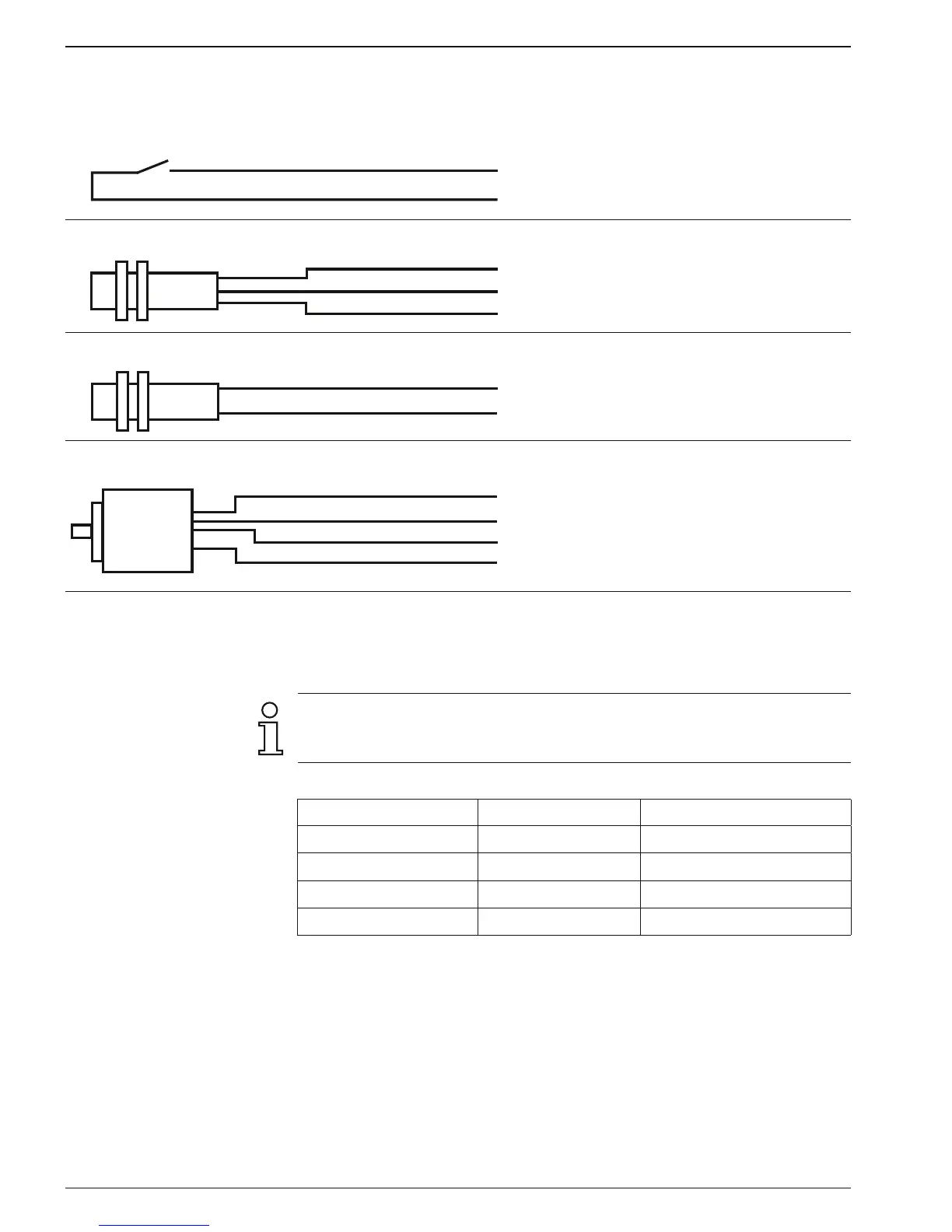

3.5 Anschlussbeispiele
Sensor Anschlussbelegung Programmierung
Kontakt
7
12
Spur A
+24 V
Zählfrequenz:
Zeile 31 auf 1 = 25 Hz
Zeile 31 auf 2 = 3 Hz
Näherungsschalter PNP oder NPN
7
12
13
Spur A
+24 V
0 V
Eingangslogik:
Zeile 33 auf 0 = PNP
Zeile 33 auf 1 = NPN
Namur ohne Ex.-Schutz
7
13
Spur A
0 V
Eingangslogik:
Zeile 33 auf 1 = NPN
Inkrementalgeber
7
8
12
13
Spur A
Spur B
+24 V
0 V
Zählweise
A 90° B (x1, x2, x4)
Zeile 30 auf 3, 4, 5
Zählfrequenz:
Zeile 31, 32 auf 0 = 10 kHz
3.6 Sensorversorgung anschliessen
Sensorversorgung an die Anschlüsse 12 und 13 anschliessen – z.B.
für die Versorgung von Drehgebern, Näherungsschaltern, etc.
Sensorversorgung nicht zur Versorgung von induktiven oder kapazi-
tiven Lasten benutzen. Die Sensorversorgung ist kurzschlussfest.
(ausser Ausführung 24/48 VAC).
Betriebsspannung Sensorspannung Strombelastbarkeit
24 VAC 10...26 VDC 60 mA
48 VAC 10...26 VDC 60 mA
85...265 VAC 24 VDC ±20 % 100 mA
12...30 VDC 9...28 VDC ±20 % 100 mA
3.7 Schnittstelle RS485 anschliessen (Option)
Folgende Funktionen kann die serielle Schnittstelle ausführen:
- Daten abrufen
- Parameter programmieren
Schnittstellenparameter sind:
- die Übertragungsgeschwindigkeit (Baudrate),
- das Paritybit,
- die Anzahl der Stoppbits,
- Adresse, mit der der Zähler von einem Master angesprochen wird.
