5.3 Ausgangsverhalten (output modes)
Das Verhalten der Signalausgänge wird durch folgende Einstellun-
gen im Programmierfeld 3 bestimmt: Betriebsart, Vorwahlmode,
Rückstellart, Übernahme der Vorwahlen, Ausgangslogik und die Aus-
gangszeit P1, P2 als Impuls
oder Dauersignal .

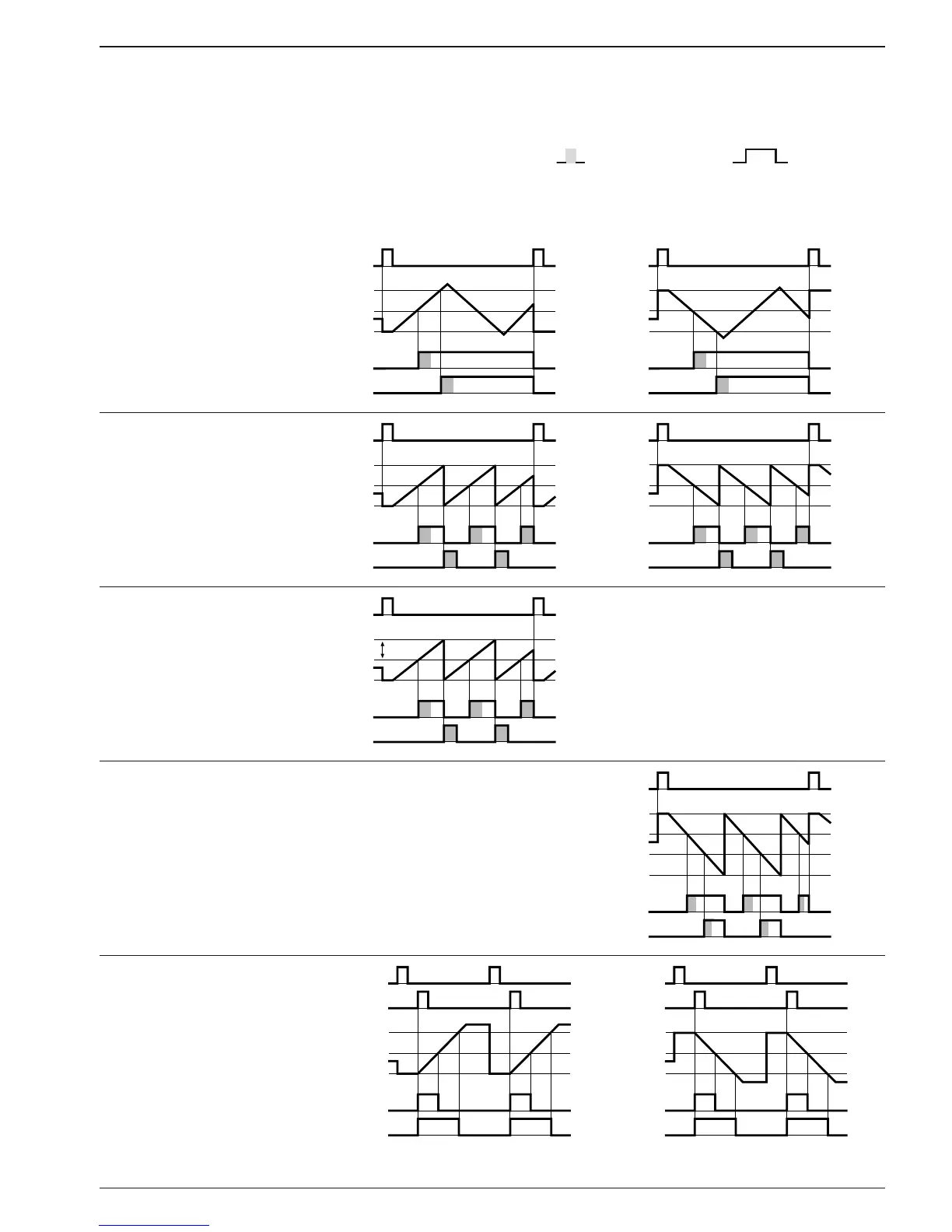

Die nachstehenden Diagramme zeigen einige Beispiele:
Programmierung Betriebsart:
Zeile 21 auf 0 = addierend
Betriebsart:
Zeile 21 auf 1 =subtrahierend
Vorwahlmode:
Zeile 22 auf 0 = Stufenvor-
wahl
Rückstellart: Zeile 23 auf 1
oder 3 ohne automatische
Rückstellung Ausgangszeit
P1, P2: Zeile 41, 42 auf
Impuls oder Dauer.
RESET
VW (P2)
VW (P1)
O (SC)
OUT P1
OUT P2
RESET
VW (P2
)
VW (P1
)
O (SC
)
OU
T P1
OUT P2
Vorwahlmode:
Zeile 22 auf 0 = Stufenvor-
wahl
Rückstellart: Zeile 23 auf 0 =
automatisch.
RESET
VW (P2)
VW (P1)
O (SC)
OUT P1
OUT P2
RESET
VW (P2
)
VW (P1
)
O (SC
)
OU
T P1
OUT P2
Vorwahlmode:
Zeile 22 auf 1 = Schlepp-
vorwahl
VW (P1) entspricht dem
Abstand P1 vor P2. Bei
Veränderung von P2 wird P1
nachgezogen.
RESET
VW (P2)
O (SC)
OUT P1
OUT P2
VW P1
Betriebsart:
Zeile 21 auf 2 = OUT P2 bei
SC, automatische Rückstel-
lung bei 0
Vorwahlmode: Zeile 22 auf 0
= Stufenvorwahl.
RESET
VW (P2
)
VW (P1
)
SC
OU
T P1
OUT P2
0
Vorwahlmode:
Zeile 22 auf 0 = Stufenvor-
wahl
Rückstellart: Zeile 23 auf 1
oder 3 ohne automatische
Rückstellung Funktion Steu-
ereingang 2: Zeile 36 auf 7
= OUT P1 und OUT P2 wird
durch Signal auf Steuerein-
gang 2 (Ein St2) aktiviert.
RESET
St 1
VW (P2
)
O (SC
)
OU
T P1
OUT P2
Ein St
2
VW (P1
)
RESET
St 1
VW (P2
)
O (SC
)
OU
T P1
OUT P2
Ein St
2
VW (P1
)
