53
910.001.1 - DE (AT)
ANLEITUNGEN FÜR DEN INSTALLATEUR
Falls nicht von BAXI S.p.A. gelieferte Ablauf- und Saugleitungen installiert werden, müssen dieselben
für diesen Anwendungszweck zertifiziert sein und einen maximalen Druckverlust aufweisen, der den
in der Tabelle aufgeführten Werten entspricht.
Für den Erhalt der korrekten Heizleistung muss die Ventilatordrehzahl (rpm) abhängig von der Länge der
Abgasleitungen und dem Installationstyp wie in den untenstehenden Tabellen angegeben verändert werden. Der
werkseitig eingestellte Wert bezieht sich auf die Mindestlänge der Abgasleitung (0÷10 m). Für die Durchführung
dieser Änderung (rpm und pwm%), siehe Abschnitt 13÷14.
Max. Länge des Abgaszuges ( L) : 20 m
Für jeden installierten 90° - Krümmer reduziert sich die maximale Länge um : 1 m
Für jeden installierten 45° - Krümmer reduziert sich die maximale Länge um : 0,5 m
TABELLE VERFÜGBARE DRUCKE BEI ABGASROHRE
Kaskade-Installation
Verfügbares ΔP bei
Abgasrohr B23 Ø 100
Verfügbares ΔP bei
einzelnem Clapet Ø 110/110
Verfügbares ΔP bei
Doppelclapet Ø 110/110
HT 1.850 110 110 -
HT 1.1000 150 110 -
HT 1.1200 170 - 80
HT 1.1500 280 - 120
HINWEIS
Um eine höhere Betriebssicherheit zu gewährleisten, müssen die Abgasleitungen mittels geeigneten Feststellbü-
geln an der Wand befestigt werden.

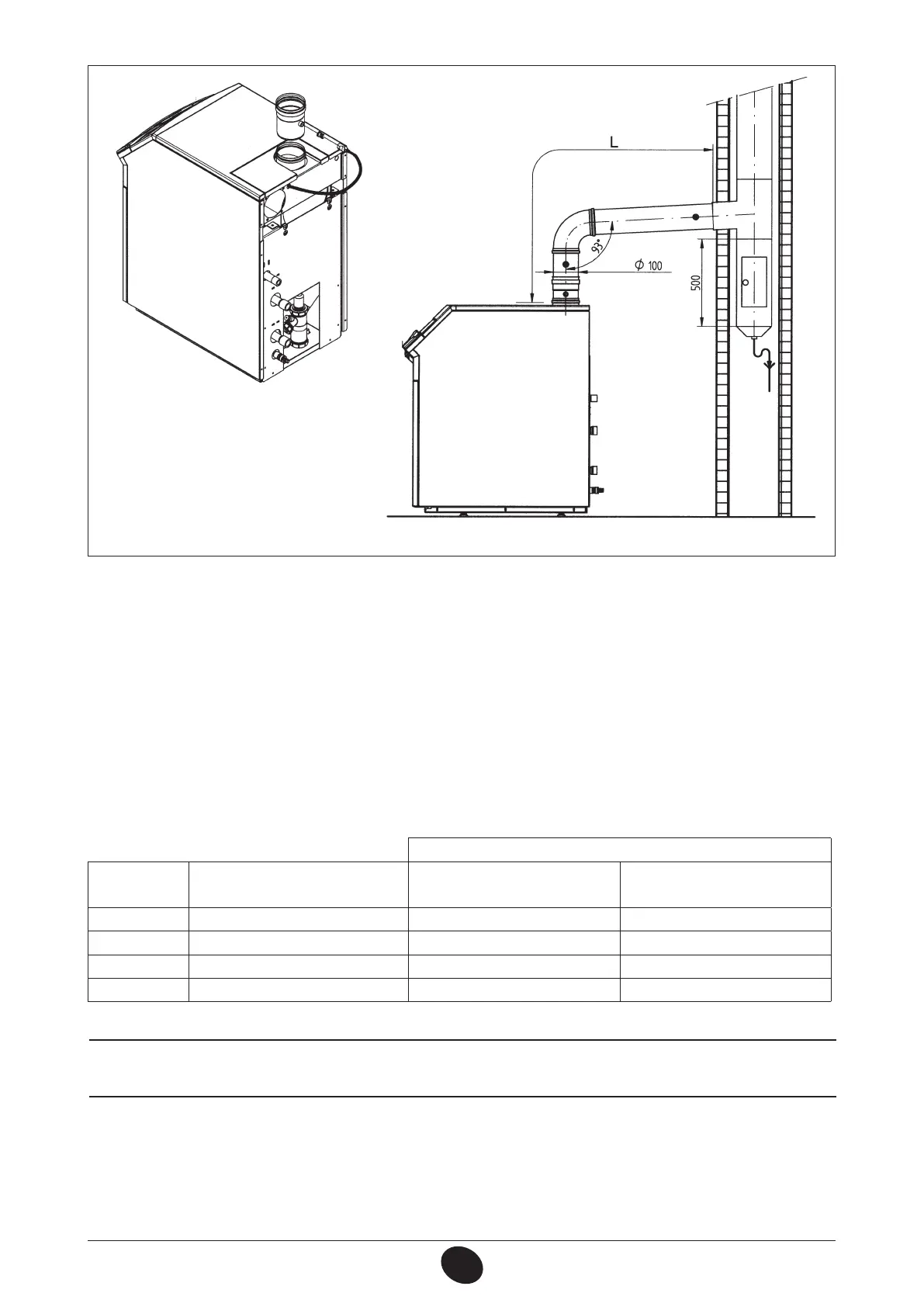

Abbildung 7
CT_0809 / 0902_2705
CT0667 / 0903_1601
