Baxi Power HT Series - Positionierung der Zünd- und Überwachungselektrode; Überprüfung der Verbrennungsparameter

68
910.001.1 - DE (AT)
ANLEITUNGEN FÜR DEN INSTALLATEUR
Zum Messen der effektiven Verbrennungsleistung und der Zusammensetzung der Verbrennungsprodukte muss
auf der Abgasableitung in einer Entfernung, die das Doppelte des Innendurchmessers der Leitung misst, eine
Öffnung angebracht werden. Durch diese Öffnung können die folgenden Parameter erhoben werden:
• TemperaturderVerbrennungsprodukte.
• Sauerstoffkonzentration(O
2
) oder alternativ dazu die Kohlendioxidkonzentration (CO
2
).
• Kohlenmonoxidkonzentration(CO).
Die Messung der Verbrennungslufttemperatur muss in der Nähe des Lufteintrittes in den Kessel erfolgen.
Die Öffnung muss von der für die Anlage verantwortlichen Person bei der Inbetriebnahme ausgeführt und
so verschlossen werden, dass die Leitung zur Abführung der Verbrennungsprodukte bei normalem Betrieb
absolut dicht ist.
Im Rauchkanal des Kessels ist ein Rauch-Entnahmeanschluss vorgesehen.
17. ÜBERPRÜFUNG DER VERBRENNUNGSPARAMETER

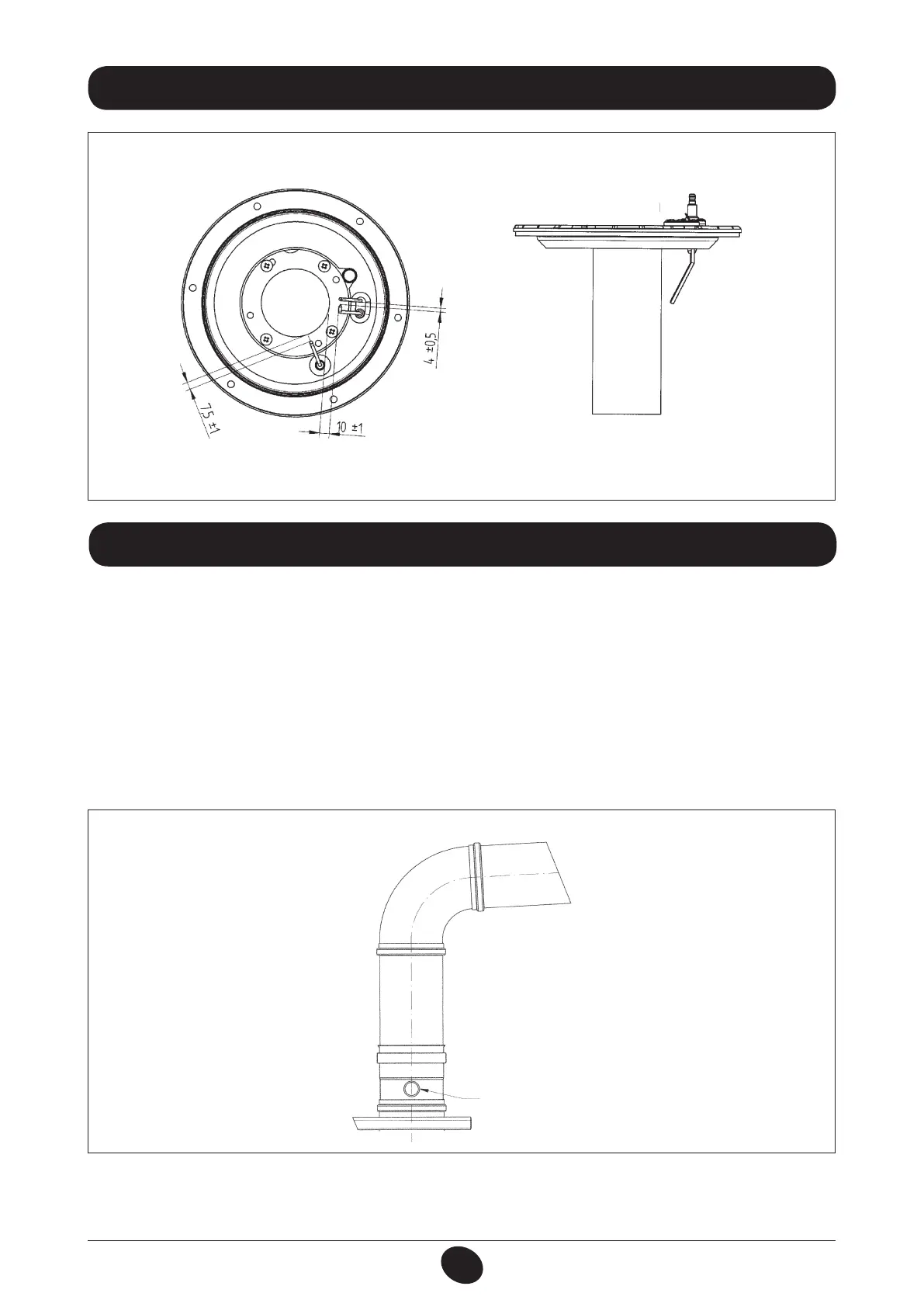

16. POSITIONIERUNG DER ZÜND- UND ÜBERWACHUNGSELEKTRODE
Abbildung 14
0503_2204
Abbildung 15
Wichtig: nach den Kontrollen
den Anschluss mit einem
Verschluss verschließen
RAUCH-ENTNAHMEANSCHLUSS
KESSEL
0811_1703 / CT_0782
