Baxi Power HT Series - Anschlußplan der Verbinder

71
910.001.1 - DE (AT)
ANLEITUNGEN FÜR DEN INSTALLATEUR
21. ANSCHLUSSPLAN DER VERBINDER

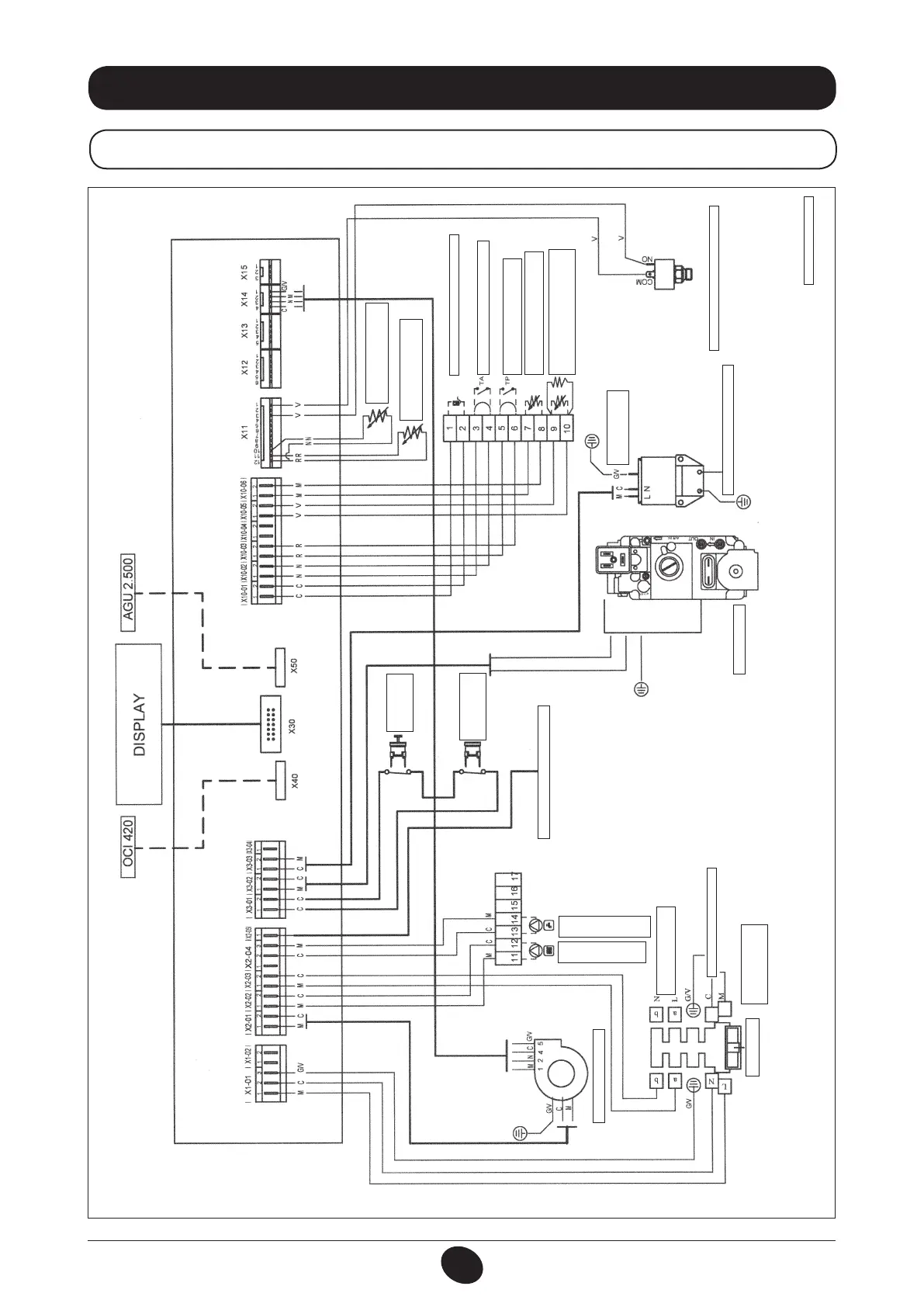

21.1 POWER HT 1.850 - 1.1000
Kabelfarbe C = Hellblau M = Braun N = Schwarz R = Rot G/V = Gelb/Grün B = Weiß
LÜFTER
230V PROGRAMMIER
BARER AUSGANG
VERSORGUNGSNETZ
SICHERUNG
VERSORGUMG-
SKLEM_ MENBRETT
AUF HEIZUNGSPUMPE
VORBEREITET
AUF SANITÄR-PUMPE
VORBEREITET
DETEKTOELEKTRODE
NTC FÜHLER
HEIZUNGSRÜCKLAUF
RAUMTHERMOSTAT
VORBEREITUNGFERRNSTEUERUNG
VORBEREITUNG THERMOSTAT
FUSSBODENANLAGE
VORBEREITUNG AUSSEN-
FUHLER
VORBEREITUNG NTC SONDE FÜR
VORRANG DES WARMWASSER
ZUNDER
VERDBINDER
HYDRAULISCHER DRUCKWACHTER
ZÜNDELEKTRODE
GASVENTIL
SICHERHEITS
THERMOSTAT
ABGAS
THERMOSTAT
CT_0822 / 0912_1001
NTC FÜHLER
HEIZUNGSVORLAUF
