32
910.001.1 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
Per la misura in opera del rendimento di combustione e dell’igienicità dei prodotti della combustione, come
disposto dal DPR 26 Agosto 1993 n° 412, è necessario realizzare un foro sul condotto di scarico dei fumi
ad una distanza dalla caldaia di 2 volte il diametro interno del condotto stesso. Mediante tale foro possono
essere rilevati i seguenti parametri:
• Temperaturadeiprodottidellacombustione.
• Concentrazionediossigeno(O
2
) od in alternativa di anidride carbonica (CO
2
).
• Concentrazionediossidodicarbonio(CO).
La misura della temperatura dell’aria comburente deve essere effettuata nei pressi dell’ingresso dell’aria nella
caldaia. Il foro, che deve essere realizzato dal responsabile dell’impianto in occasione della prima messa in
servizio, deve essere chiuso in modo da garantire la tenuta del condotto di evacuazione dei prodotti della
combustione durante il normale funzionamento.
Nel condotto fumi caldaia è comunque disponibile una presa per prelievo fumi
17. VERIFICA DEI PARAMETRI DI COMBUSTIONE

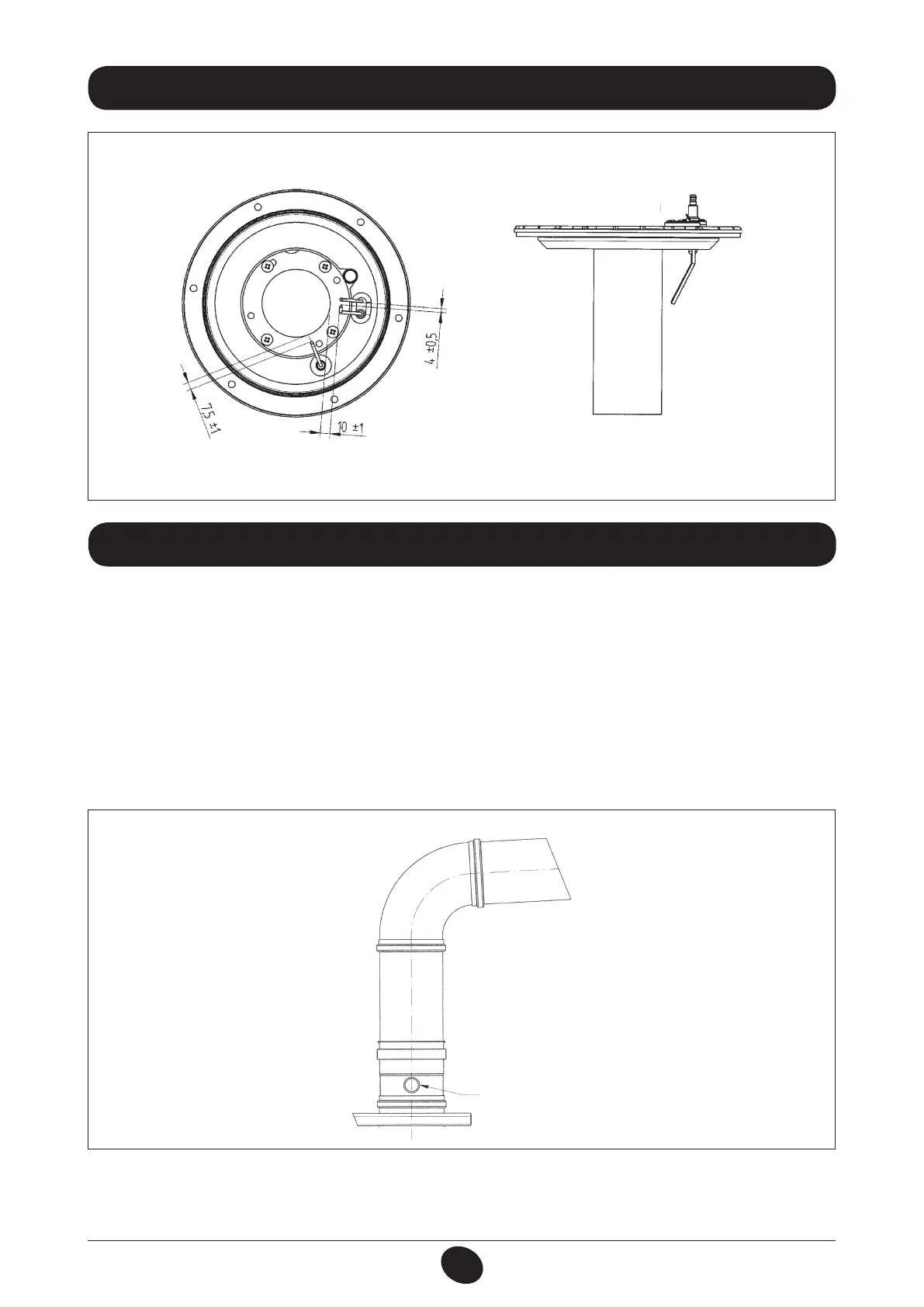

16. POSIZIONAMENTO ELETTRODO DI ACCENSIONE E RIVELAZIONE DI FIAMMA
Figura 14
0503_2204
Figura 15
Importante: al termine delle
verifiche chiudere la presa
con l’apposito tappo.
PRESA FUMI CALDAIA
0811_1703 / CT_0782
