Baxi Power HT Series - Schema Collegamento Connettori

35
910.001.1 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE

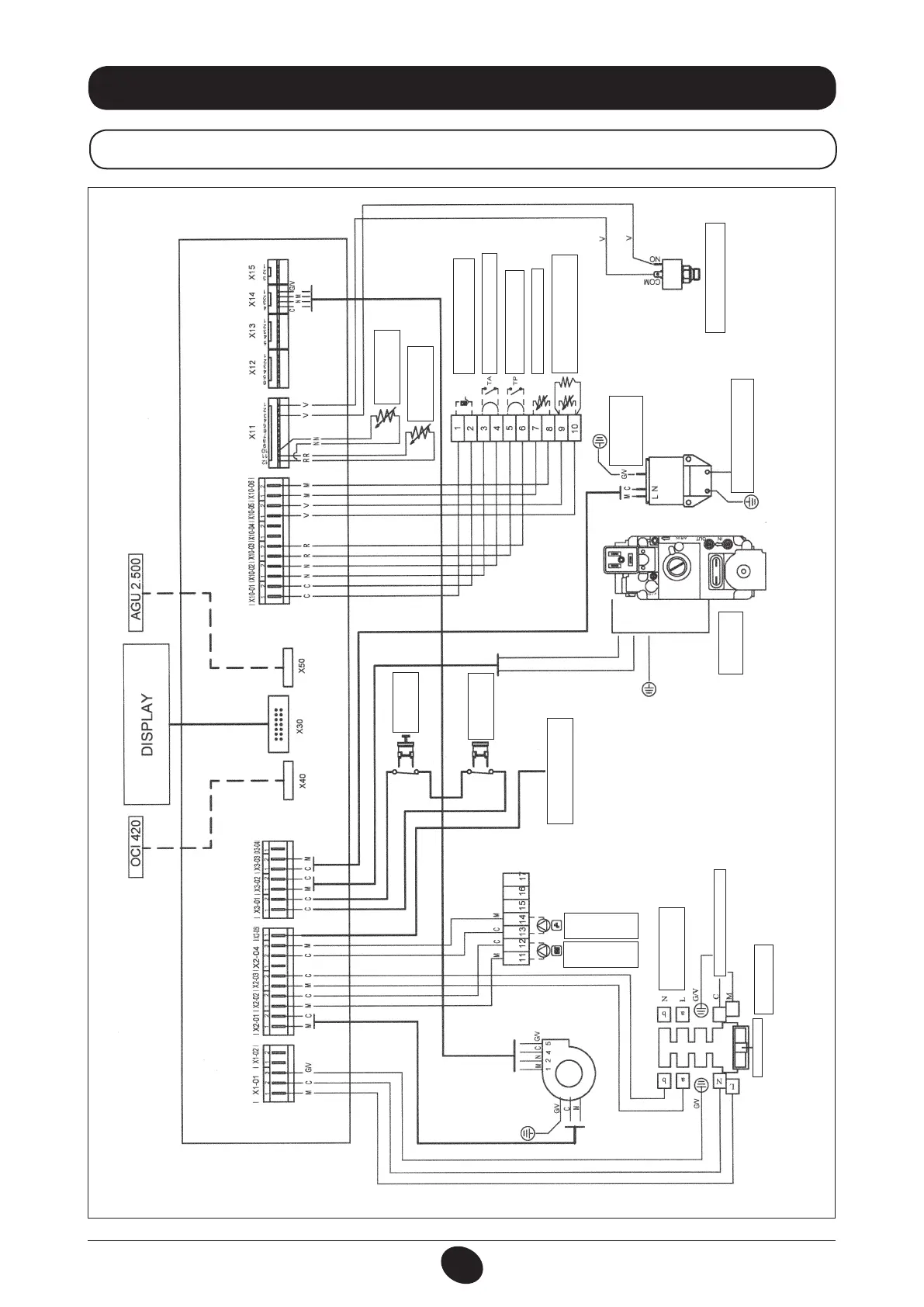

21. SCHEMA COLLEGAMENTO CONNETTORI
21.1 POWER HT 1.850 - 1.1000
Colore cavetti C = Celeste M = Marrone N = Nero R = Rosso G/V = Giallo/Verde B = Bianco
VENTILATORE
USCITA 230V
PROGRAMMABILE
RETE DI ALIMENTAZIONE
FUSIBILE
MORSETTIERA DI
ALIMENTAZIONE
ELETTRODO
DI RIVELAZIONE
VALVOLA GAS
SONDA NTC
RITORNO RISC.
TERMOSTATO AMBIENTE
PRED. COMANDO A DISTANZA
PRED. TERMOSTATO IMP. A
PAVIMENTO
PRED. SONDA ESTERNA
PRED. SONDA NTC
PRECEDENZA SANITARIO
ACCENDITORE
ELETTRODO DI ACCENSIONE
CT_0822 / 0912_1001
PRESSOSTATO ACQUA
TERMOSTATO
FUMI
TERMOSTATO DI
SICUREZZA
PRED. POMPA
SANITARIO
PRED. POMPA
RISCALDAMENTO
SONDA NTC
MANDATA RISC.
