52
910.001.1 - DE (AT)
ANLEITUNGEN FÜR DEN INSTALLATEUR

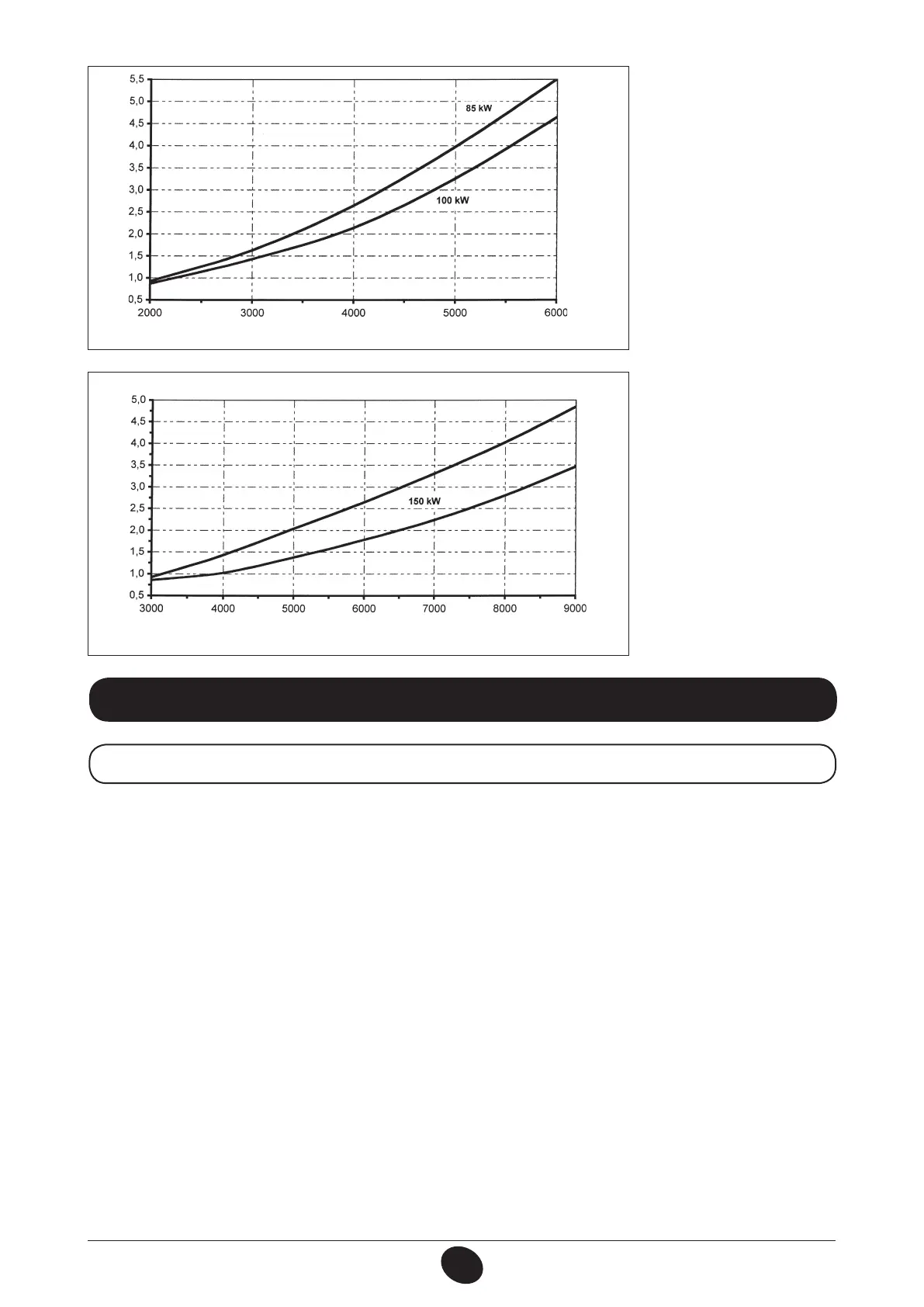

Druckverluste der Wärmetauscher (mH
2
O)
WASSERDURCHFLUSSMENGE (l/h)
Graphik 1
0502_2105
DRUCKVERLUSTE
DER
WÄRMETAUSCHER
POWER HT
1.850 - 1.1000
Druckverluste der Wärmetauscher (mH
2
O)
WASSERDURCHFLUSSMENGE (l/h)
Graphik 1.1
DRUCKVERLUSTE
DER
WÄRMETAUSCHER
POWER
HT
1.1200 - 1.1500
0601_2008
120 kW
Der Anschluss an den Abzugschacht muss mit einem Edelstahl- oder Kunststoffrohr mit 100 mm
Innendurchmesser erfolgen, das den normalen mechanischen Beanspruchungen, der Hitze (<120°C) und der
Einwirkung der Verbrennungsprodukte und des Kondenswassers langfristig standhalten kann.
Das Anschlussstück für die Abgasung einsetzen und den Verbinder an den Abgasungsthermostat
anschließen, bevor der Anschluss an den Rauchkanal ausgeführt wird.
Um die Wartung einfacher zu gestalten, sollte der Anschluss an das Gerät so erfolgen, dass die Leitung vom
Gerät getrennt werden kann.
Wichtig: die horizontal verlaufenden Abschnitte müssen zum Gerät hin ein Gefälle von 3° aufweisen.
Ablauf-Zubehör aus Kunststoff für Einzel- oder Kaskadeninstallation lieferbar (Durchmesser 110 mm)
11. ANSCHLUSS AN DEN ABZUGSSCHACHT
11.1 INSTALLATION MIT TYPOLOGIE B23
