ANLEITUNGEN FÜR DEN INSTALLATEUR
12. ELEKTROANSCHLUSS
Die elektrische Sicherheit des Gerätes ist nur dann gegeben, wenn es richtig an eine leistungsfähige Erdung
angeschlossen ist, die den für die Sicherheit der Anlagen gültigen Vorschriften entspricht.
Der Heizkessel muß mit dem mitgelieferten dreiadrigen Kabel an ein einphasiges 230V-Speisenetz + Erdung
angeschlossen werden, wobei die Polarität Hauptleiter - Mittelleiter beachtet werden muß
Der Anschluß muß mit einem zweipoligen Schalter mit einer Öffnung der Kontakte von mindestens 3
mm ausgeführt werden.
Muß das Speisekabel ausgewechselt werden, so ist ein passendes Kabel “HAR H05 VV-F’ 3x0,75mm
2
mit
einem maximalen Durchmesser von 8mm zu verwenden.
WICHTIG: Kontrollieren, ob die Gesamtnennstromaufnahme des an das Gerät angeschlossenen Zube-
hörs auch weniger als 2 A beträgt. Falls der Wert höher ist, muss zwischen das Zubehör und die Platine
ein Relais zwischengeschaltet werden.
12.1 FREILEGEN DER KLEMMENBRETTER
• DasGerätmitdemzweipoligenSchalterspannungsfreischalten.
• DieobereVerkleidungabnehmen(istmitMagnetenbefestigt)
• DiezweiSchrauben,mitdenendasSchaltbrettbefestigtist,ausschrauben.
• DasSchaltbrettnachvornedrehen.
Netzanschluss-Klemmenleiste M1
• DenDeckelmitSchnappmechanismusvonderKlemmenleisteM1nehmen.
• Dieinke3,15A-SchmelzsicherungbendetsichinderKlemmenleisteM1(Abbildung8).Denschwarzen
Sicherungssockel herausziehen und die Sicherung kontrollieren und gegebenenfalls auswechseln.
Klemmenbrett M2
• DenDeckeldesKlemmenbrettesM2abschrauben.
Klemmenbrett M3
• DenHauptdeckelabschrauben.

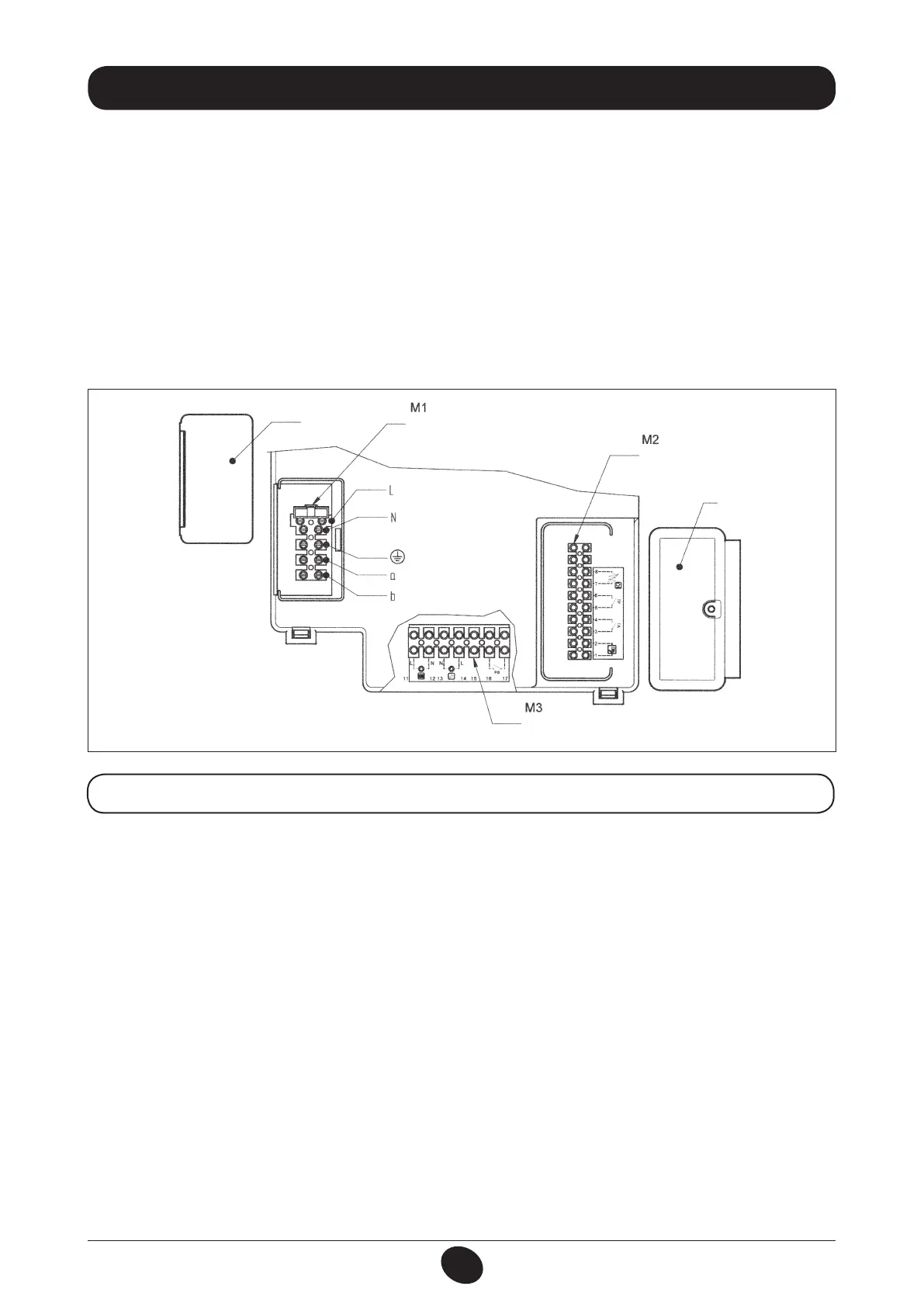

Abbildung 8
Klemmenbrett
Klemmenbrett
Deckel
Klemmenbrett
Deckel
