910.001.1 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
12. ALLACCIAMENTO ELETTRICO
La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente colle ga to ad
un efcace impianto di messa a terra, e se guito come previsto dalle vigenti Norme di sicu rezza sugli impianti
(DM 22 gennaio 2008, n.37).
La caldaia va collegata elettricamente ad una rete di alimentazione 230 V monofase + terra mediante il cavo
a tre li in dotazione rispettando la polarità Linea-Neutro.
L’allacciamento dev’essere effettuato tramite un interruttore bipolare con apertura dei contatti di al-
meno 3 mm.
In casi di sostituzione del cavo di alimentazione dev’essere utilizzato un cavo armonizzato “HAR H05 VV-F”
3x0,75 mm
2
con diametro massimo di 8 mm.
IMPORTANTE: Verificare che l’assorbimento nominale totale degli accessori collegati all’apparecchi sia
inferiore ai 2 A. Nel caso sia superiore è necessario interporre tra gli accessori e la scheda elettronica
un relè.
12.1 ACCESSO ALLE MORSETTIERE
• Toglieretensioneallacaldaiamediantel’interruttorebipolare.
• Rimuovereilpannellocruscottosuperiore(ssaggioconmagneti)
• Svitareleduevitichetengonoinposizioneilcruscotto.
• Ruotareilcruscottoversolaparteanteriore.
Morsettiera di alimentazione M1
• RimuovereilcoperchioascattodellamorsettieraM1.
• Ilfusibile,deltiporapidoda3,15A,èincorporatonellamorsettieradialimentazione(gura8).Estrarreil
portafusibile colore nero per il controllo e/o sostituzione.
Morsettiera M2
• RimuovereilcoperchiodellamorsettieraM2svitandolavite.
Morsettiera M3
• Rimuovereilcoperchioprincipalesvitandolevitidissaggio.

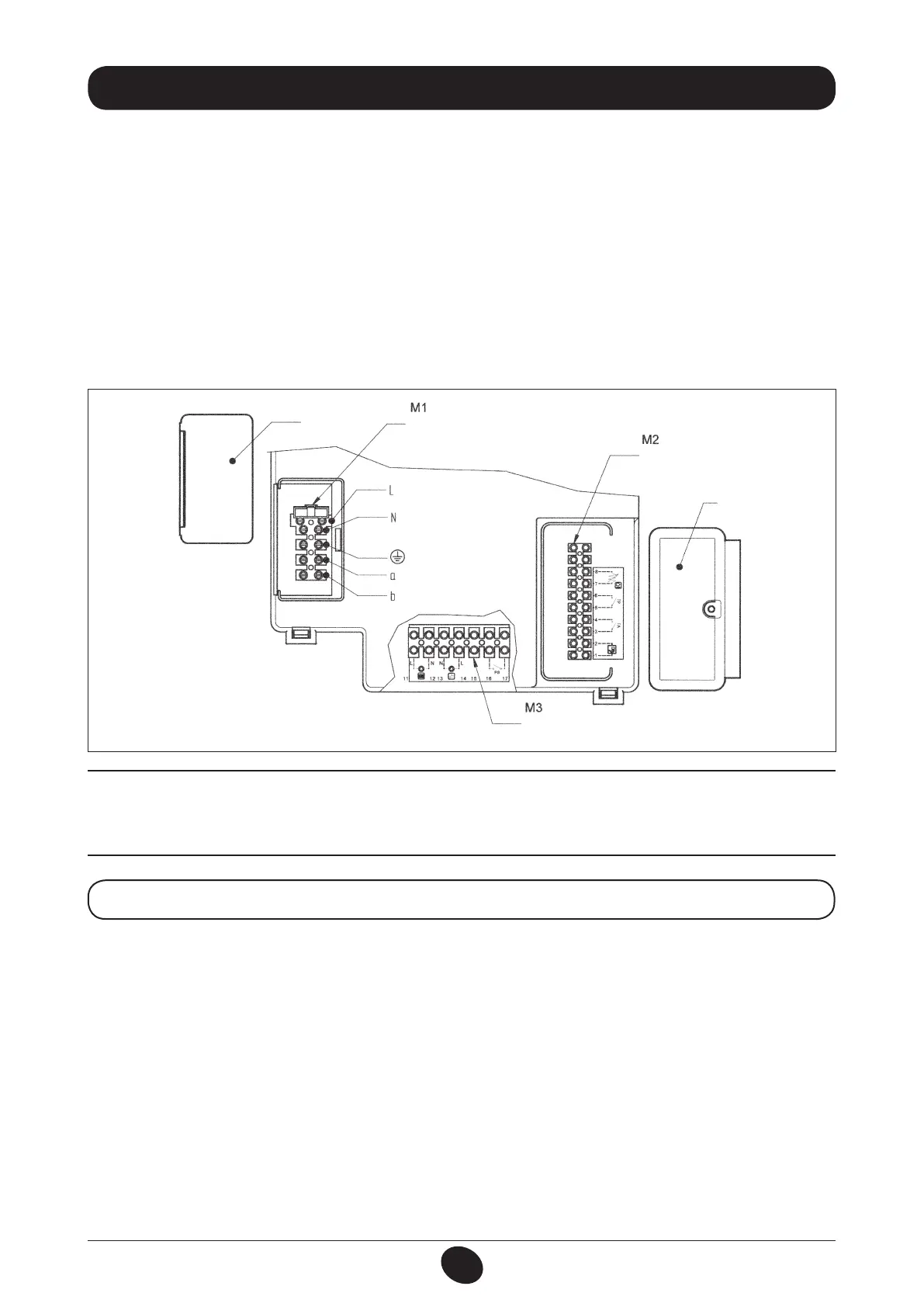

Figura 8
Morsettiera
Morsettiera
Coperchio
Morsettiera
Coperchio
0902_1201 / CT_0674
AVVERTENZA
In caso l’apparecchio sia collegato direttamente ad un impianto a pavimento deve essere previsto, a cura dell’installatore,
un termostato di protezione per la salvaguardia di quest’ultimo contro le sovratemperature.
