910.001.1 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE

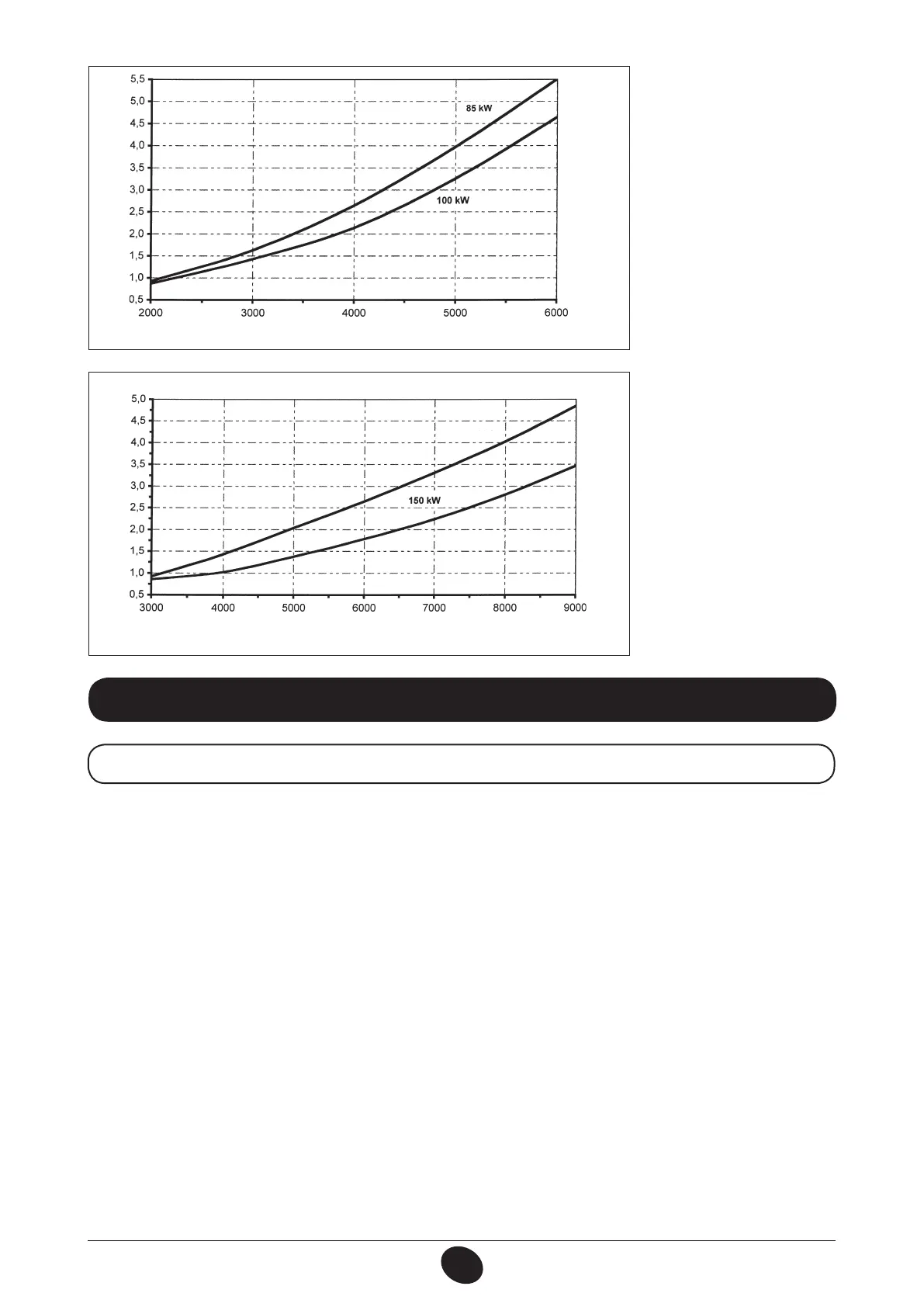

Perdite di carico scambiatori (mH
2
O)
PORTATA ACQUA (l/h)
Grafico 1
0502_2105
PERDITE DI CARICO
SCAMBIATORI
CALDAIE POWER HT
1.850 - 1.1000
Perdite di carico scambiatori (mH
2
O)
PORTATA ACQUA (l/h)
Grafico 1.1
0601_2008
PERDITE DI CARICO
SCAMBIATORI
CALDAIE POWER
HT 1.1150 - 1.1200
- 1.1500
112-120 kW
Effettuare il collegamento alla canna fumaria mediante un condotto fumi in acciaio inox o in materiale plastico
di diametro interno 100 mm, resistente nel tempo alle normali sollecitazioni meccaniche, al calore (<120°C)
ed all’azione dei prodotti di combustione e delle loro condense.
Inserire il raccordo fumi e allacciare il connettore al termostato fumi prima di effettuare il collegamento
alla canna fumaria.
E’ consigliabile che l’allacciamento alla caldaia sia eseguito in modo da poter sconnettere il condotto dalla
caldaia stessa, cosi da agevolare le operazioni di manutenzione.
Importante: I tratti orizzontali devono avere una pendenza verso la caldaia di 3°.
Accessori di scarico in materiale plastico per installazione singola o in cascata sono disponibili (diametro
110mm).
11. ALLACCIAMENTO ALLA CANNA FUMARIA
11.1 INSTALLAZIONE CON TIPOLOGIA B23
