17
910.001.1 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
In caso d’installazione di condotti di scarico e di aspirazione non forniti da BAXI S.p.A. è necessario
che gli stessi siano certificati per il tipo di utilizzo ed abbiano una perdita di carico massima secondo
i valori riportati in tabella.
Allo scopo di ottenere la corretta portata termica, è necessario aggiornare il n° di giri (rpm) del ventilatore in
funzione della lunghezza dei condotti di scarico e della tipologia d’installazione come riportato nelle tabelle
sottostanti. Il valore impostato dalla fabbrica è quello relativo alla lunghezza di scarico minima (0÷10 m). Per
effettuare l’aggiornamento dei valori del ventilatore (rpm e pwm%), fare riferimento ai paragra 13÷14.
Lunghezza max condotto di scarico ( L) : 20 m
Per ogni curva a 90° installata la lunghezza max si riduce di : 1 m
Per ogni curva a 45° installata la lunghezza max si riduce di : 0,5 m
TABELLA PRESSIONI DISPONIBILI PER I CONDOTTI FUMI
Installazione in cascata
ΔP disponibile
Condotto fumi B23 Ø 100
ΔP disponibile con
Clapet singolo Ø 110/110
ΔP disponibile con
Clapet doppio Ø 110/110
HT 1.850 110 110 -
HT 1.1000 150 110 -
HT 1.1150 160 - 80
HT 1.1200 170 - 80
HT 1.1500 280 - 120
AVVERTENZA
Al fine di garantire una maggior sicurezza di funzionamento è necessario che i condotti di scarico fumi siano ben
fissati al muro mediante apposite staffe di fissaggio.

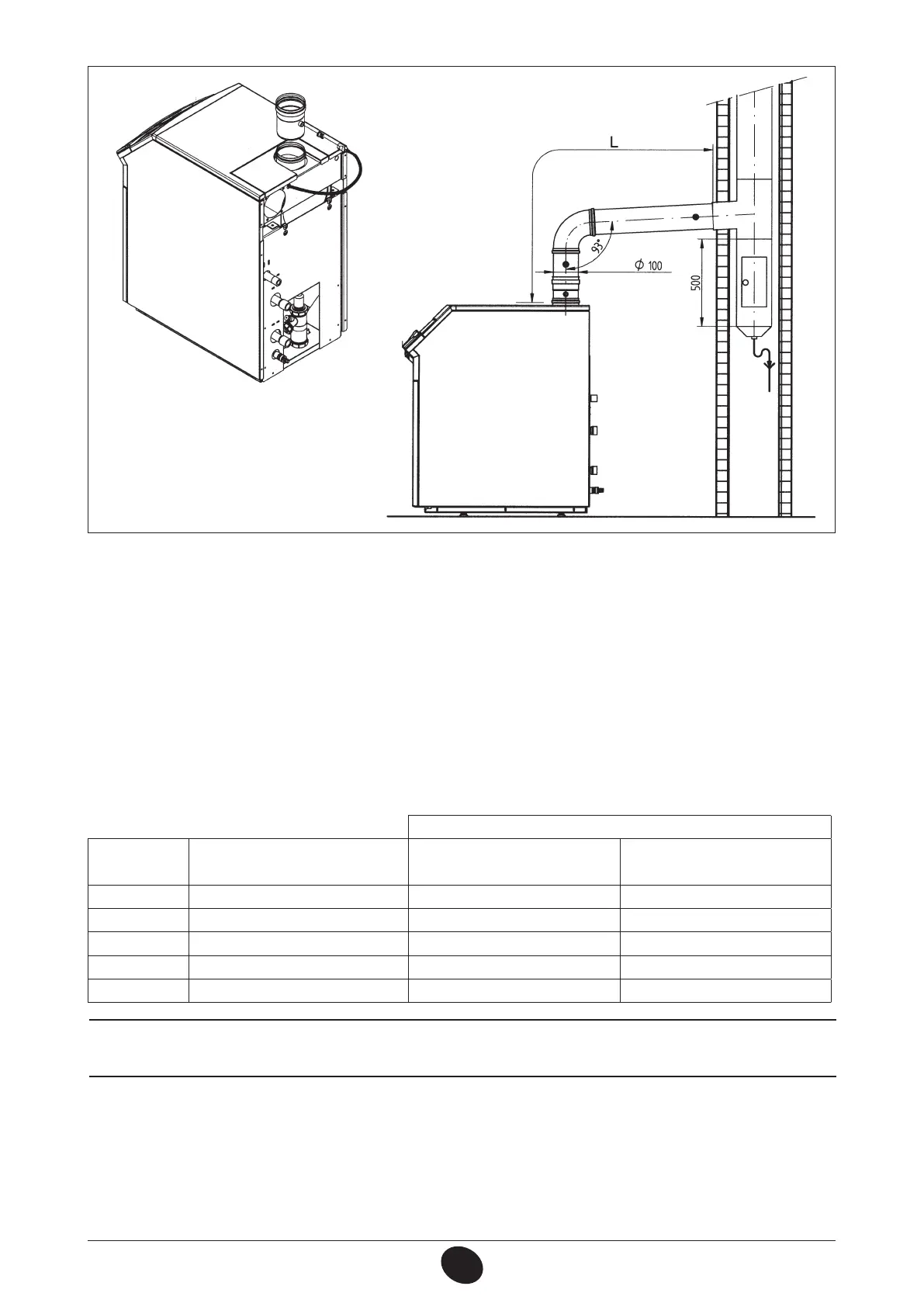

Figura 7
CT_0809 / 0902_2705
CT0667 / 0903_1601
