ISTRUZIONI DESTINATE ALL’INSTALLATORE
13. REGOLAZIONE DELLE VALVOLE GAS E CAMBIO GAS

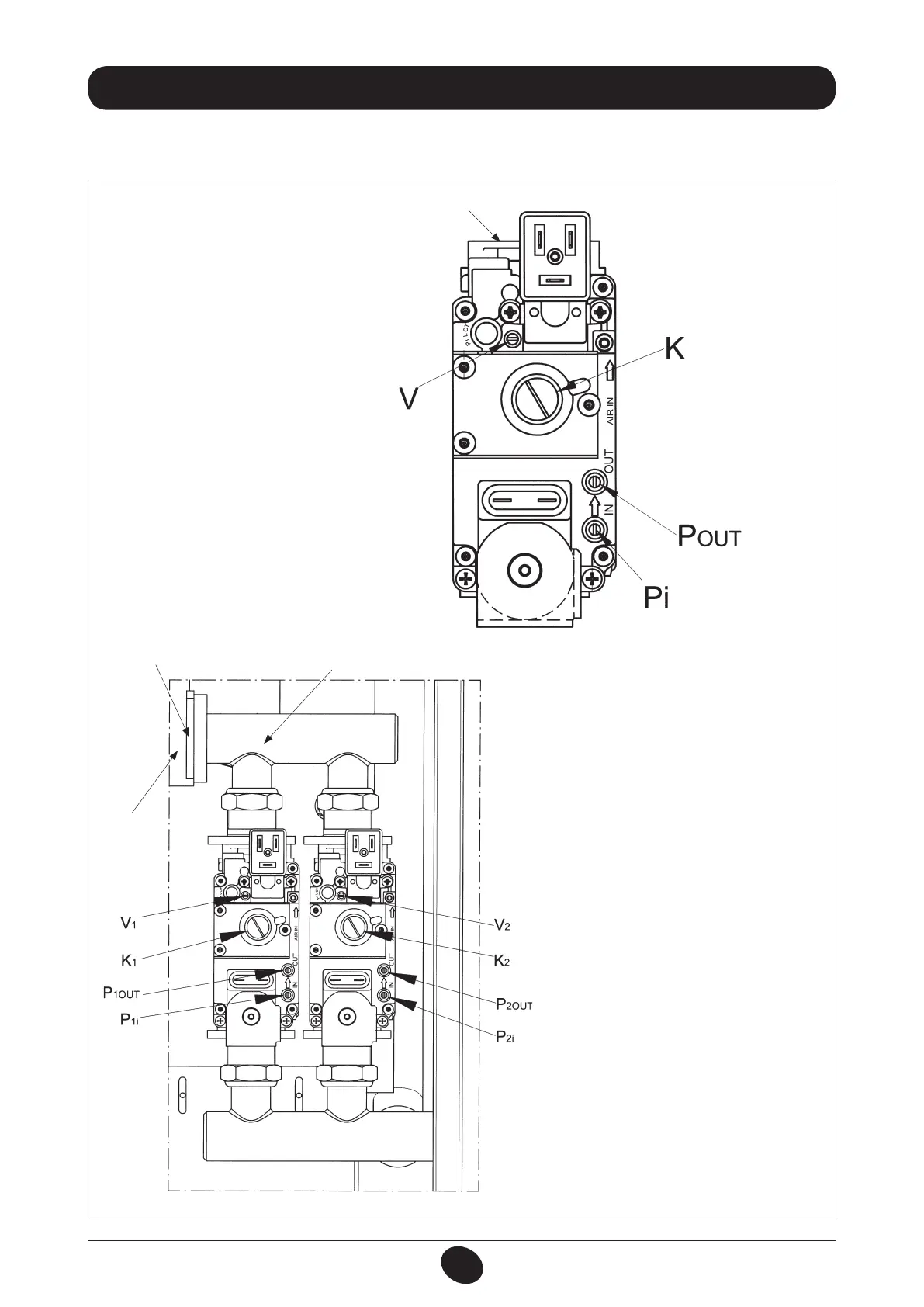

Per i modelli POWER HT 1. 850 e 1.1000 la valvola del gas è singola (Figura 12 a).
Per i modelli POWER HT 1. 1150, 1. 1200 e 1.1500 la valvola del gas è doppia (Figura 12 b).
0502_2108
Figura 12a
Pi: presa di pressione
alimentazione gas
P out: presa di pressione per la
misura dell’OFFSET
V: vite di regolazione della portata
gas
K: vite di regolazione dell’OFFSET
0502_2109
Figura 12b
diaframma gas
diaframma gas
venturi
collettore valvole
