25
910.001.1 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
Installare il bollitore a valle del separatore idraulico.
La pompa del circuito sanitario deve essere collegata sulla Morsettiera M3 di caldaia ai morsetti 13-14 (gura
9).
Le caratteristiche elettriche della pompa devono essere le seguenti:
230 V AC; 50 Hz; 1 A max; cos ϕ > 0.8.
Nel caso in cui la pompa utilizzata abbia delle caratteristiche differenti è necessario interporre tra la scheda
elettronica di caldaia e la pompa stessa un relè.
Collegare la sonda NTC di precedenza sanitario, fornita come accessorio, ai morsetti 9-10 della morsettiera
M2 di gura 11 dopo aver rimosso la resistenza elettrica presente.
L’elemento sensibile della sonda NTC deve essere inserito sull’apposito pozzetto previsto sul bollitore stesso
(gura 11).
La regolazione della temperatura dell’acqua sanitaria e la scelta del programma orario sanitario possono essere
effettuati direttamente sul pannello comandi della caldaia come descritto in questo manuale nelle istruzioni
destinate all’utente.
12.7 COLLEGAMENTO ELETTRICO DELLA POMPA - CIRCUITO SANITARIO
In caso di impianto a zone è necessario interporre un relè per disattivare l’alimentazione delle pompe di zona,
come indicato nello schema della gura 10.

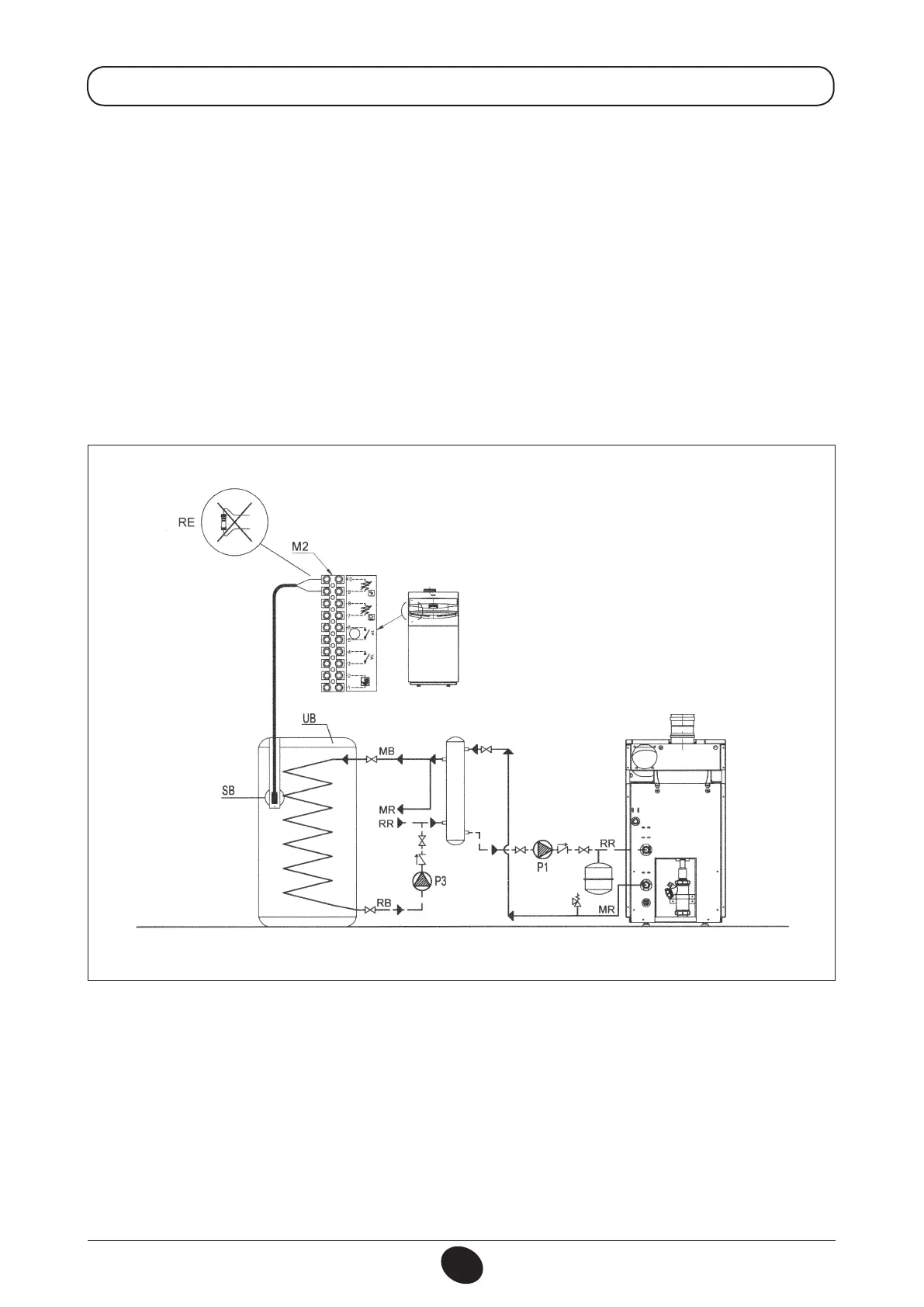

Figura 11
SCHEMA COLLEGAMENTO BOLLITORE
LEGENDA:
UB - UNITA’ BOLLITORE
M2 - MORSETTIERA DI COLLEGAMENTO
SB - SONDA BOLLITORE
RE - RESISTENZA ELETTRICA DA RIMUOVERE
MR - MANDATA RISCALDAMENTO CALDAIA
RR - RITORNO RISCALDAMENTO CALDAIA
MB - MANDATA SERPENTINA BOLLITORE
RB - RITORNO SERPENTINA BOLLITORE
P1 - POMPA CIRCOLAZIONE CALDAIA
P2 - POMPA BOLLITORE
TS - TERMOSTATO DI SICUREZZA
PS - PRESSOSTATO DI SICUREZZA
CT_0808 / 0902_2503
