Fig. 64

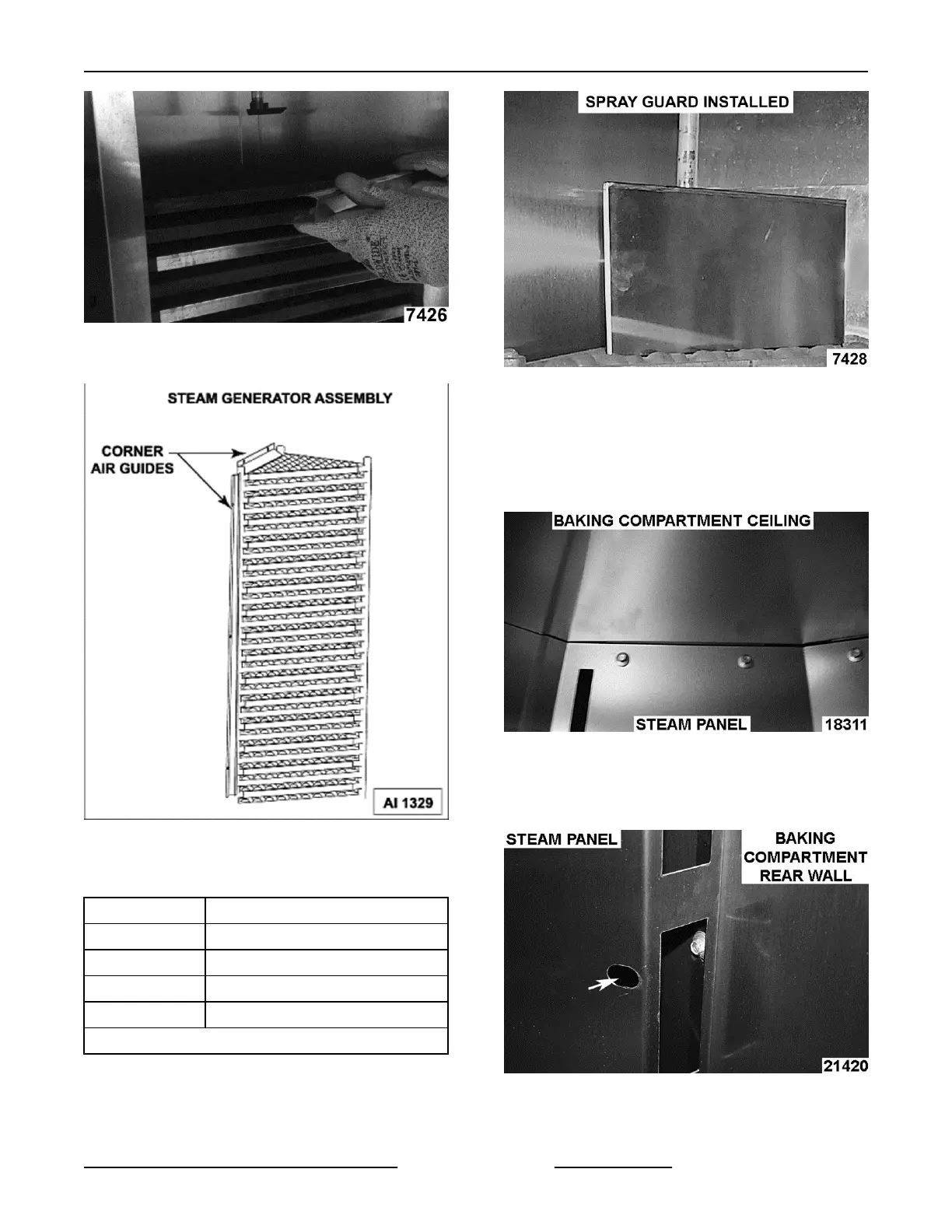

9. Install both corner air guides.
Fig. 65
10.
Position spray guard to rest on top of steam ball
assemblies.
OVEN
NUMBER OF PIECES
OV500G2EE 30 PSC
OV500G1EE 20 PCS
OV500E2 30 PSC
OV500E1 15 PCS
NOTE: For SEF ovens, pieces may very.
Fig. 66
11. Install left baking compartment panel.
12. Align steam panel with screw inserts in baking
compartment ceiling (left rear corner) and loosely
secure panel to ceiling with 1/4-20 X 3/4" hex
head serrated flange screws.
Fig. 67
13. Secure
steam panel to rear baking compartment
panel with 1/4-20 X 3/4" hex head serrated flange
screws.
Fig. 68
INSTALLATION INSTRUCTIONS OV500-EE SERIES GAS RACK OVENS AND OV500 SERIES ELECTRIC RACK
OVENS - INSTALLING OVEN
Page 31 of 49 F45469 Rev. D (1019)
