3 BOW THRUSTER BT160Kgf
ITA
INTRODUZIONE
La qualità della istallazione è determinante per l’affidabilità dell’elica di prua. Quasi tutti i problemi che si verificano sono da ricondurre
ad errori o inaccuratezze nell’istallazione. E’ perciò della massima importanza seguire e controllare, durante la procedura di istallazione,
tutti i punti presenti nella presente istruzione per l’istallazione.
Assicurarsi che il proprietario dell’imbarcazione disponga del manuale.
AVVERTENZA !
Assicurarsi di avere preso visione e compreso i requisiti di funzionamento e sicurezza del bow thruster.
Il bow thruster non deve essere utilizzato vicino a bagnanti a causa della grande quantità di acqua aspirata
durante l’uso.
L’istallazione del tunnel e tutte le modifiche allo scafo devono essere eseguite da specialisti.
Raccomandiamo di fare installare il bow thruster da personale qualificato. Una installazione errata può mettere la barca
ed il suo equipaggio in pericolo
1 CARATTERISTICHE TECNICHE
Bow thruster
Tipo BT160Kgf
Peso 52 Kg
Motore elettrico
Tipo Motore in c.c. reversibile
Tensione 24 Vdc
Corrente 433 A
Potenza nominale 8 Kw / 10.7 Hp
Nr. giri 3000 rpm
Durata di azionamento S2 – 3min
Protezione IP20
Conforme normative CE (89/336/EEC/EMC-EN60945)
Trasmissione
Ingranaggi Denti conici spiroidali
Rapporto di trasmissione 1,9 : 1
Lubrificazione Bagno di olio tipo EP90 litri 0.56 ca.
Elica
Diametro 246 [mm]
Numero pale 3
Profilo Simmetrico
Propulsione nominale 1600 [N] / 160 [Kgf] / 353 [lbf]
Materiale Poliacetato (Derlin®)
Batterie
Capacità minima delle batterie raccomandata
(capacità avviamento a freddo secondo norma DIN)
600CCA DIN

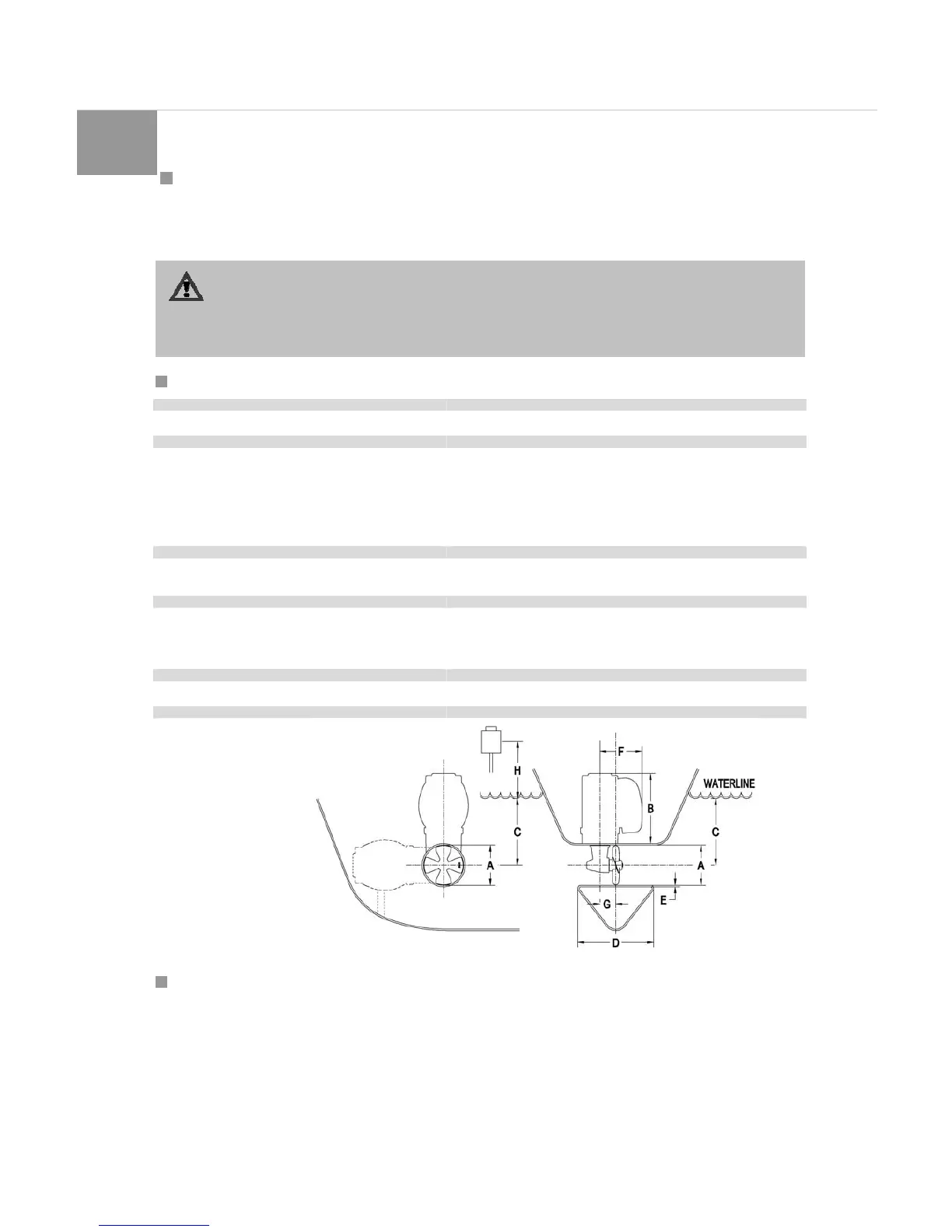

Dimensioni principali ed ingombri
A 250
B
475
C
250 min
D
500÷1000
E
7
F
160
G
105
H 500 min
Quote espresse in mm
2 RACCOMANDAZIONI PER L’INSTALLAZIONE
È opportuno installare lungo la linea positiva di alimentazione
un interruttore ed un fusibile in modo da potere isolare
l’alimentazione del bow thruster e per potere preservare il bow
thruster da eventuali sovraccarichi e proteggere la linea di
bordo da corto circuiti. La posizione a bordo deve essere in un
luogo facilmente accessibile e c onosciuto dalla persona
responsabile a bordo. La linea di alimentazione del bow
thruster deve essere staccata quando nessuno è a bordo.
I bow thruster elettrici utilizzano motori da alte potenze, ed è
quindi necessario utilizzare batterie con sufficiente capacità e
cavi di opportuno diametro per evitare problemi di perdita di
prestazioni o pericolosi surriscaldamenti.
Il luogo dove viene installato il motore elettrico del bow thruster
e dove viene collocata la batteria deve essere asciutto e ben
ventilato.
La batteria non deve essere connessa fino a quando non è
stata ultimata l’istallazione del bow thruster.
