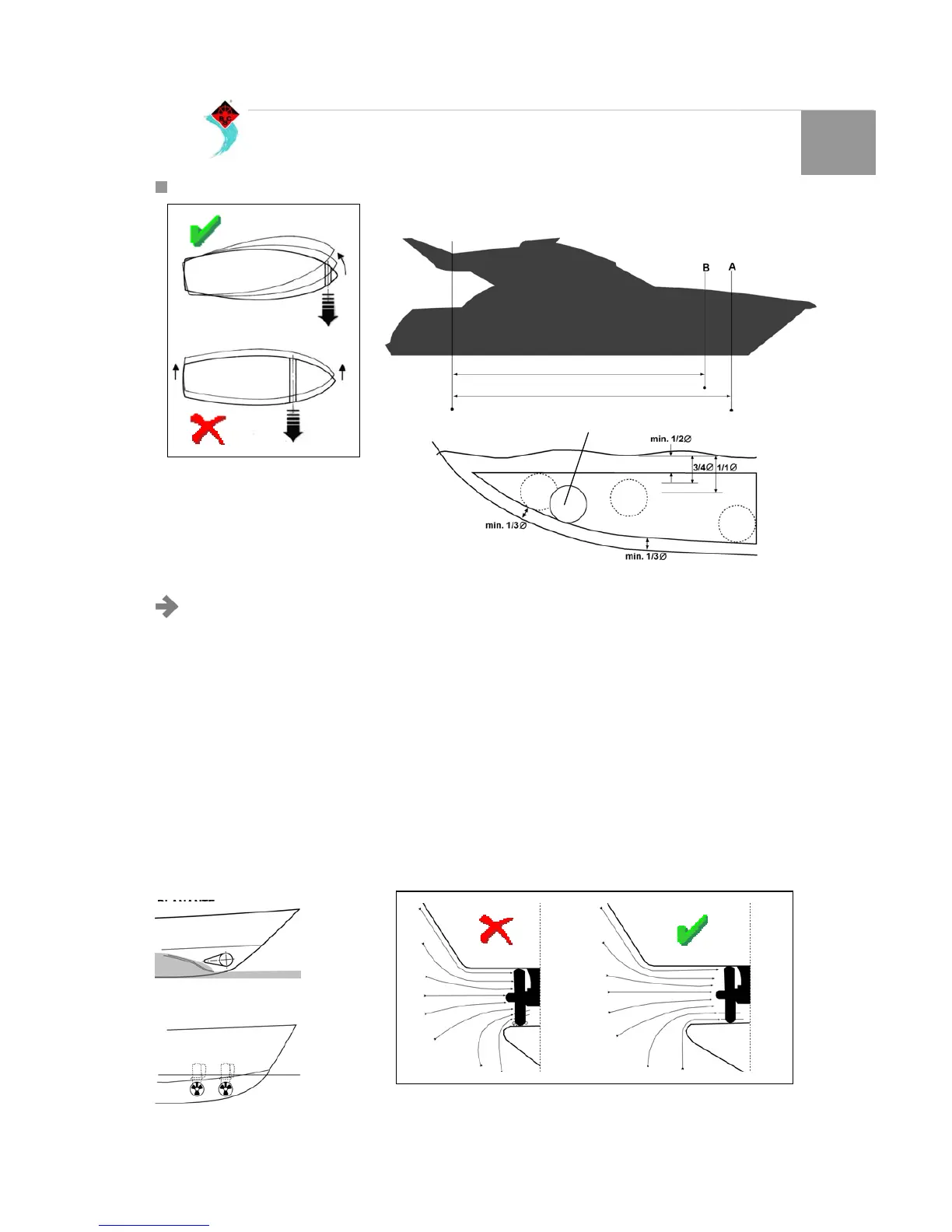

2.1 COLLOCAZIONE DEL TUNNEL
Per ottenere un risultato ottimale, collocare il tunnel
del bow thruster il più vicino possibile alla prua
dell’imbarcazione (Fig. 1). A causa dell’effetto leva, la spinta
del bow thruster è determinata dalla distanza relativa tra il
tunnel ed il punto di rotazione dell’imbarcazione (Fig. 2).
Esempio:
A: 55Kg di spinta x 10m di leva = 550Kgm di coppia.
B: 55Kg di spinta x 9m di leva = 495Kgm di coppia.
Nella posizione A si ottiene il 10% di coppia in più.
In una imbarcazione planante, collocare il tunnel in modo tale
che questo si trovi sopra il livello dell’acqua durante la
navigazione, così da evitare qualsiasi attrito (Fig. 3).
In caso di imbarcazioni di grosse dimensioni, si possono
installare due bow thruster uno dietro l’altro. In questo caso, a
secondo delle condizioni meteorologiche, le eliche possono
essere usate singolarmente o simultaneamente (Fig. 4).
La posizione del tunnel deve essere la più profonda possibile
(Fig. 5) per le s eguenti motivazioni:
•
Per impedire che venga aspirata aria dalla superficie che
abbatterebbe completamente la spinta disponibile.
•
Per avere una pressione dell’acqua più alta possibile
sfruttando al massimo l’efficienza dell’elica.
Generalmente la parte alta del tunnel dovrebbe essere almeno
1/2 x Diametro tunnel sotto il pelo dell’acqua. Questo è un
minimo assoluto mentre noi raccomandiamo almeno 3/4 x
Diametro sotto il pelo dell’acqua. Una distanza ottimale è di
circa 1/1 x Diametro.
La lunghezza ottimale del tunnel è tra 2 e 4 volte il diametro
del tunnel; devono essere evitati tunnel lunghi più di 6/7 volte il
diametro per ev itare perdite consistenti di spinta. Se il tunnel è
troppo lungo, l’attrito all’interno riduce la velocità dell’acqua e
di conseguenza la spinta. Se la lunghezza è troppo corta
(normalmente nella parte inferiore del tunnel) si può avere
cavitazione ottenendo una riduzione delle prestazioni e rumore
(Figg. 6/7).
Punto di rotazione
dell’imbarcazione
A=10mt
B=9mt
Tunnel
Fig. 1
Fig. 2
Fig. 5
Tunnel
IMBARCAZIONE
