Beissbarth MS 75 - Beschrijving Van Het Apparaat; Beschrijving Van de Werking

1 695 301 979 2011-07-16| Beissbarth GmbH
Productbeschrijving | MS 75 | 103MS 75 | 103 | 103 nl
3.6 Beschrijving van de werking
Hieronder worden de hoofdfuncties van de genoemde
componenten van de MS 75 aangegeven:MS 75 aangegeven: aangegeven:
R Besturing op afstand, staat de bediener toe om de
handelingen van de MS 75 op een afstand te bestu-MS 75 op een afstand te bestu- op een afstand te bestu-
ren met behulp van de manipulator, de keuzescha-
kelaar en het pedaal.
R Groep klauwplaat, staat de blokkering en de rotatie
van de velg toe; wordt hydraulisch geactiveerd en
bestaat uit de arm houder klauwplaat en de opspanf-
lens (met spanklauwen).
R Werkzame groep, staat de handelingen van het
hieldrukken, de demontage en de montage van de
band toe; wordt hydraulisch geactiveerd en bestaat
uit: platform, wagentje, werkzame arm met monta-
gegereedschap en schijf hieldrukker (en betreffende
pinnen), pedaal voor deblokkering.
R Elektrische-hydraulische installatie, staat het in- en
het uitschakelen en het afstellen van de hydraulische
druk van de MS 75.MS 75..
3.5 Beschrijving van het apparaat
Op de MS 75 bevinden zich roterende, mo-
biele en bewegende delen die letsel kunnen
veroorzaken aan vingers en armen.
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
18
17
19
652024-01_Mi

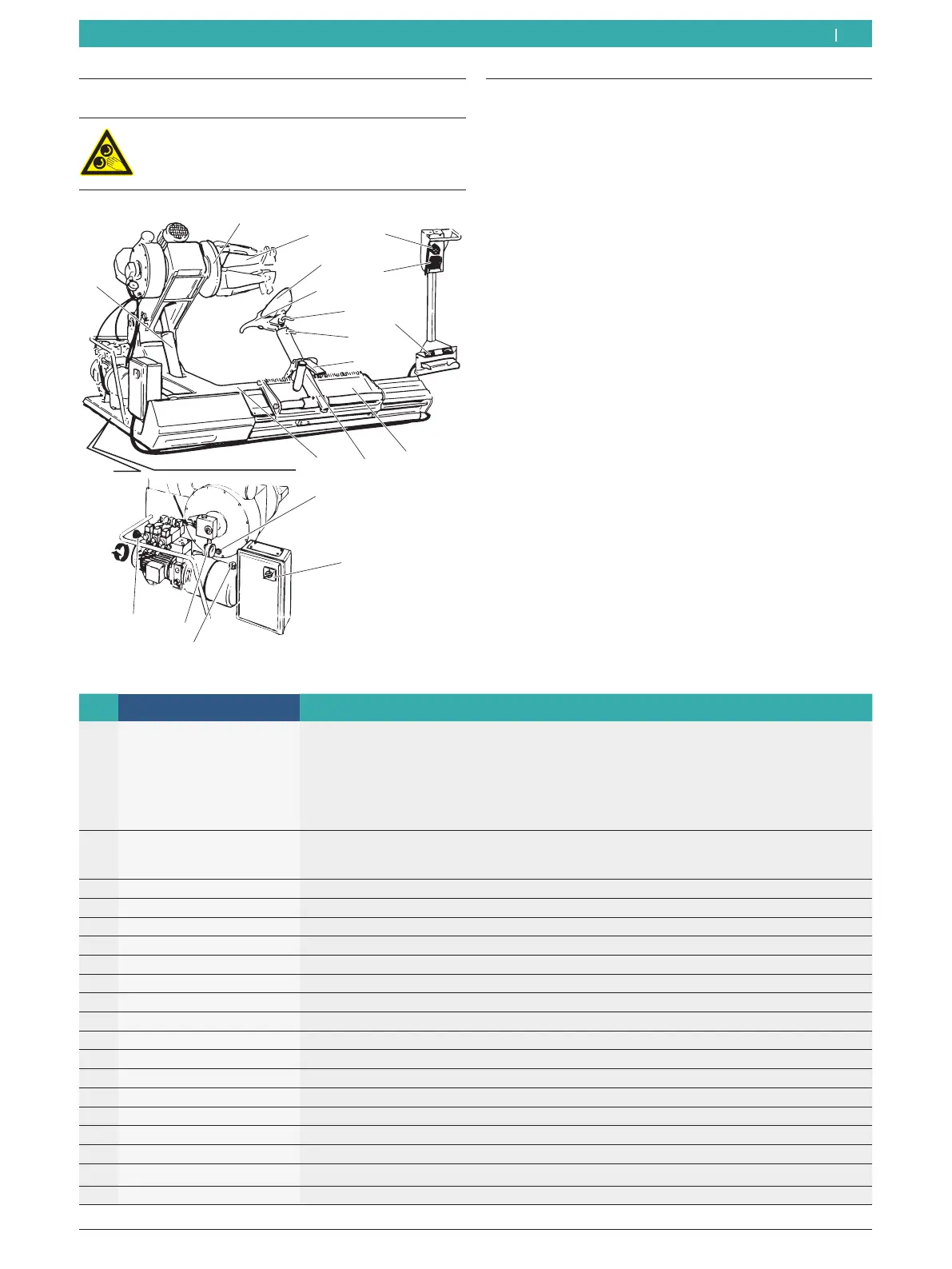

Fig. 1: MS 75
Pos. Naam Functie
1 Manipulator Beweging van de arm houder klauwplaat en van het wagentje:
R Door de hendel naar boven te activeren, wordt de arm houder klauwplaat naar boven ge-
bracht.
R Door de hendel naar beneden te activeren, wordt de arm houder klauwplaat naar beneden
gelaten.
R Door de hendel naar rechts of links te activeren,wordt de verplaatsing van het wagentje
bestuurd.
2 Keuzeschaklaar Activering van de opspanflens:
R Door de hendel naar links te activeren, worden de klauwen van de opspanflens geopend.
R Door de hendel naar rechts te activeren, worden de klauwen van de opspanflens gesloten.
3 Pedaal Openen en sluiten van de klauwen van de spanplaat.
4 Arm houder klauwplaat Stijgen en dalen van de opspanflens.
5 Opspanflens Hydraulische blokkering van de velg en rechtsomdraaiende en linksomdraaiende rotatie.
6 Spanklauwen Spannen van de velg (met verschillende koppelingsmogelijkheden).
7 Platform Plaatsing van de band voor en na de demontage- en montagehandelingen van de band.
8 Wagentje Horizontale verplaatsing van de werkzame arm.
9 Werkzame arm Plaatsing van het montagegereedschap en van de schijf hieldrukker.
10 Montagegereedschap Demontage en montage van de band.
11 Schijf hieldrukker Hieldrukken en extractie van de band van zijn plaats op de velg.
12 Pin montagegereedschap Plaatsing van het montagegereedschap.
13 Pin schijf hieldrukker Plaatsing van de schijf hieldrukker.
14 Pedaal voor deblokkering Deblokkering van de werkzame arm.
15 Hoofdschakelaar
Activeren en uitschakelen van de MS 75.
16 Indicator oliepeil
Indicatie van het oliepeil van de MS 75.
17 Draaiknop hydraulische druk Afstellen werkdruk van de klauwplaat.
18 Hydraulische manometer Indicatie van de hydraulische druk van de machine.
19 Oliepeilvenster reductor Indicatie van het bereiken van het minimum oliepeil in de reductor.
