4. Erstinbetriebnahme
4.1 Auspacken
1. Verpackung entfernen und dabei auf die Nägel achten.
i Nach dem Auspacken prüfen, ob sich die MS 75 in
einwandfreiem Zustand befindet und keine sichtbar
beschädigten Teile aufweist. Im Zweifelsfall mit der
Inbetriebnahme warten und einen qualifizierten
Techniker und/oder den Verkäufer der Maschine
hinzuziehen.
2. Die Standard-Zubehörteile und das Verpackungsma-
terial aus der Verpackungskiste nehmen.
i Das Verpackungsmaterial über entsprechende Sam-
melstellen korrekt entsorgen.
Pos. Bezeichnung Funktion
17 Hydraulik-Druckregler Einstellung des Betriebsdrucks der Spannvorrichtung.
18 Hydraulik-Manometer Anzeige des Hydraulikdrucks der Maschine.
19 Ölstandsanzeige Getriebe-
motor
Anzeige des Mindestölstands im Getriebemotor.

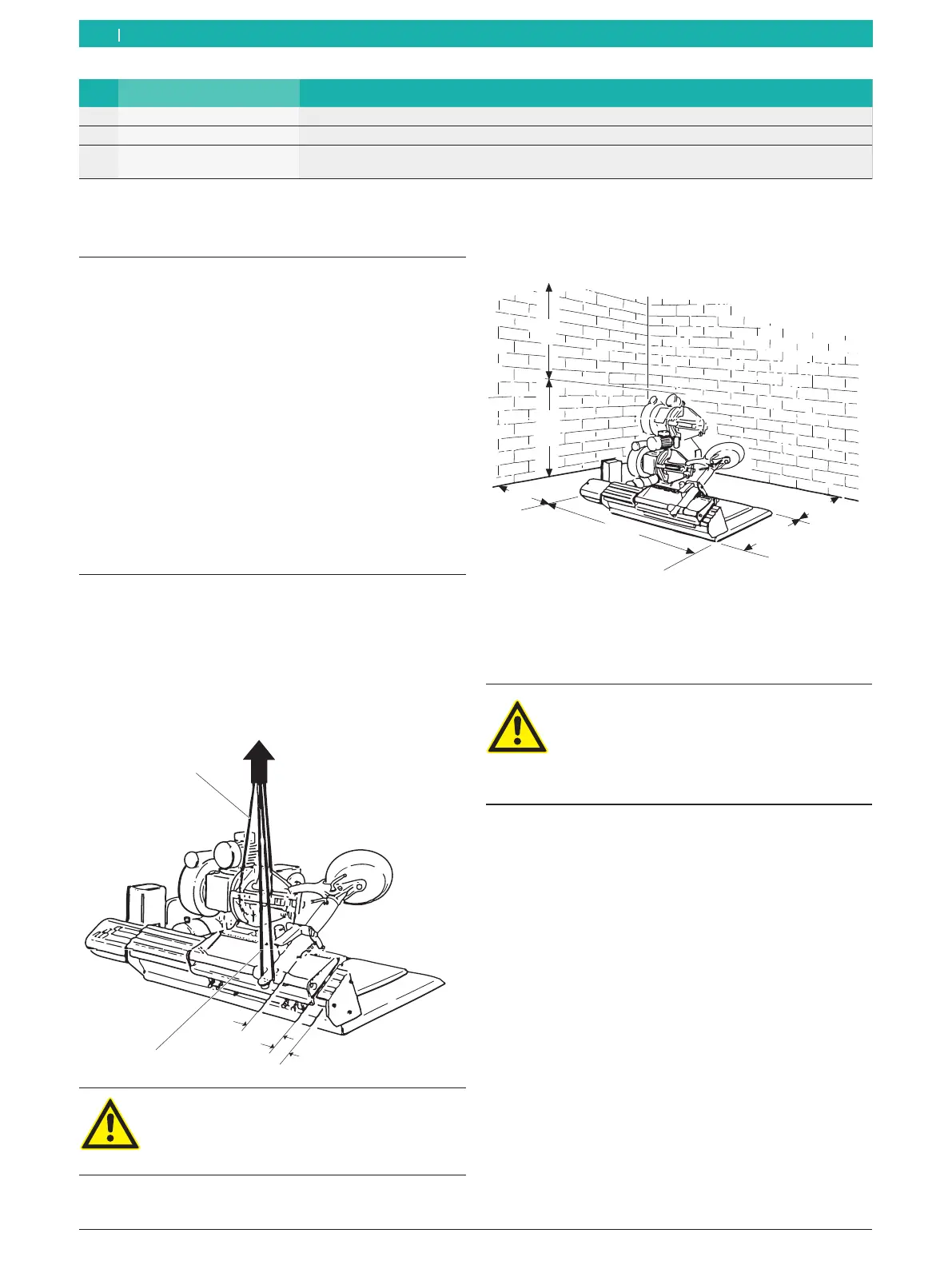

4.2 Aufstellung
4.2.1 Aufstellen der Maschine
1. Geeignete Gurte (Gurt 1: 1.5 Meter; Gurt 2: 2 Me-
ter), mit ausreichender Tragkraft, wie in der Abbil-
dung gezeigt, durchführen.
652023-02_Mi
1
2
125
125
Warnung vor Kippgefahr!
Der Schwerpunkt der MS 75 liegt nicht in der
Mitte.
¶ Unbedingt langsam anheben.
2. Die MS 75 mit einem Hebekran anheben und im
vorgesehenen Bereich aufstellen, dabei die in der Ab-
bildung vorgesehenen Mindestabstände beachten.
652024-02_Mi
1750
900
2200
750
1750
750
i Für einen sicheren und ergonomischen Gebrauch der
MS 75 ist es ratsam, die Maschine in einem Abstand
von 750 mm von der nächsten Wand und in einem
Abstand von 900 mm von der Decke aufzustellen.
Warnung vor Kippgefahr!
Beim Aufpumpen des Reifens treten größere
Kräfte auf.
¶ Die MS 75 muss an mindestens 3 Punkten
am Boden befestigt werden.
