Description du produit | MS 75 | 39MS 75 | 39 | 39 fr
3.6 Description du fonctionnement
Vous trouverez ci-après les fonctions principales des
composants mentionnés du MS 75:
R Commande à distance, permet à l’opérateur de
commander à distance les opérations du MS 75 au
moyen du manipulateur, du sélecteur et de la pédale.
R Groupe mandrin: il permet le blocage et la rotation
de la jante; il est actionné hydrauliquement et est
composé d’un bras porte-mandrin et de la bride de
serrage (avec griffes de serrage).
R Groupe opérant: il permet d’effectuer les opérations
de détalonnement, le démontage et le montage du
pneu; il est actionné hydrauliquement et est compo-
sé de: plateau, chariot, bras opérant avec outil de
montage et disque détalonneur (et axes correspon-
dants), pédale de déblocage.
R Installation électrique-hydraulique: elle permet
d'allumer et d’éteindre la machine, ainsi qu’effectuer
le réglage de la pression hydraulique du MS 75.
3.5 Description de l'appareil
Sur le MS 75 sont présentes des parties
tournantes, mobiles et en mouvement pou-
vant provoquer des lésions aux doigts et aux
bras.
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
18
17
19
652024-01_Mi

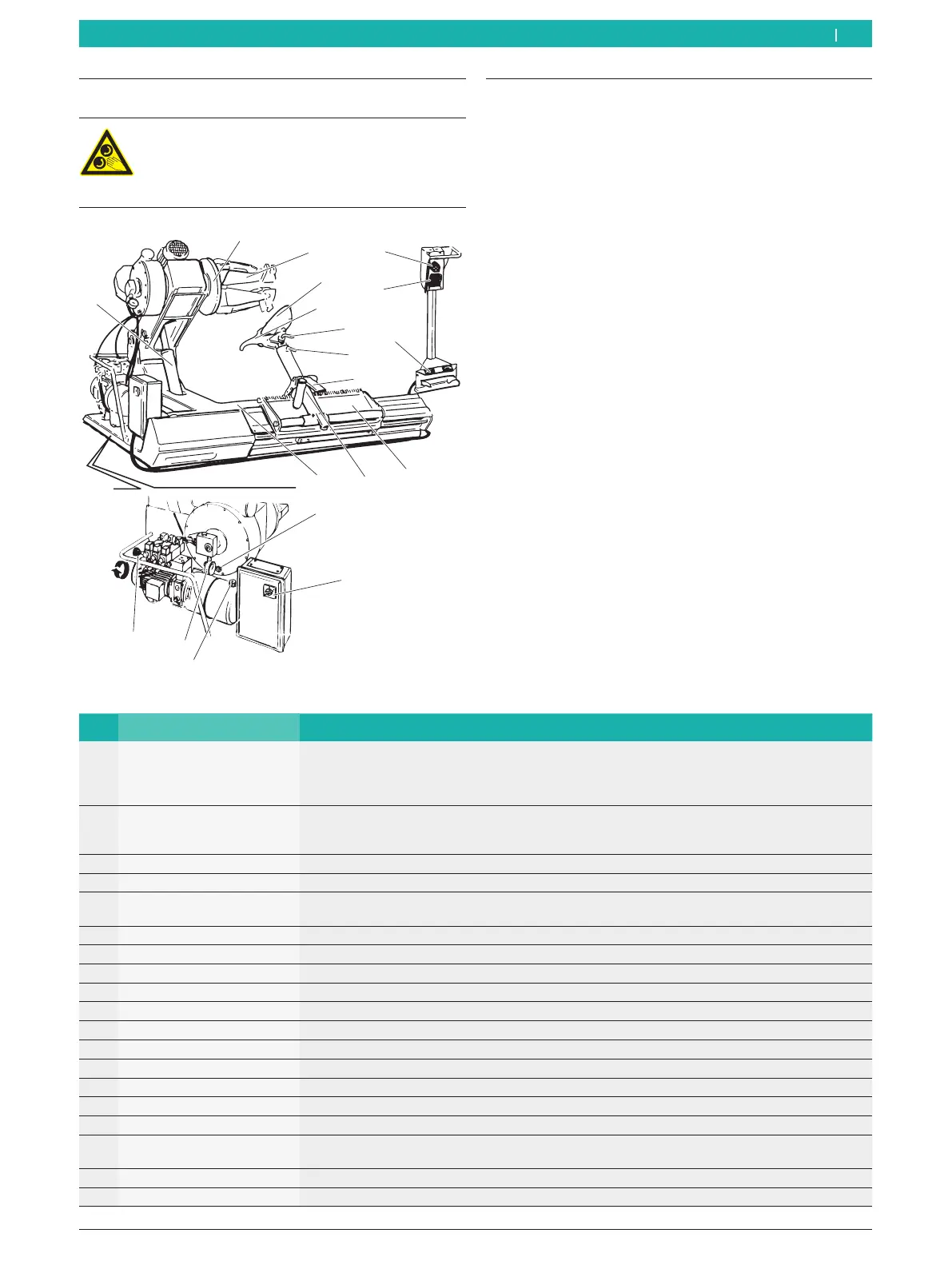

Fig. 1: MS 75
Pos. Nom Fonction
1 Manipulateur Mouvement du bras porte-mandrin et du chariot:
R En actionnant le levier vers le haut, il lève le bras porte-mandrin.
R En actionnant le levier vers le bas, il baisse le bras porte-mandrin.
R En actionnant le levier vers la droite et la gauche, il commande la translation du chariot.
2 Sélecteur Actionnement de la bride de serrage:
R En actionnant le levier vers la gauche, il ouvre les griffes de la bride de serrage.
R En actionnant le levier vers la droite, il ferme les griffes de la bride de serrage.
3 Pédale Ouverture et fermeture des griffes du plateau de serrage.
4 Bras porte-mandrin Montée et descente de la bride de serrage.
5 Bride de serrage Blocage hydraulique de la jante et rotation dans le sens des aiguilles d’une montre et dans le
sens inverse.
6 Griffes de serrage Serrage de la jante (avec différentes possibilités d’accrochage).
7 Plateau Positionnement de la roue avant et après les opérations de démontage et de montage du pneu.
8 Chariot Translation horizontale du bras opérant.
9 Bras opérant Positionnement de l’outil de montage et du disque détalonneur.
10 Outil de montage Démontage et montage du pneu.
11 Disque détalonneur Détalonnage et extraction du pneu de son logement sur la jante.
12 Axe de l’outil de montage Positionnement de l’outil de montage.
13 Axe du disque détalonneur Positionnement du disque détalonneur.
14 Pédale de déblocage Déblocage du bras opérant.
15 Interrupteur général
Allumage et arrêt du MS 75.
16 Indicateur niveau d’huile
Indication du niveau de l’huile dans le MS 75.
17 Manette pression hydrau-
lique
Réglage pression d’exercice du mandrin.
18 Manomètre hydraulique Indication de la pression hydraulique de la machine.
19 Témoin huile réducteur Indication du niveau minimum d’huile atteint dans le réducteur.
