5.1.3 Smontaggio
Avvertenza – pericolo di lesioni alle mani!
Durante la rotazione del piatto di serraggio
sussiste il rischio di lesioni da schiacciamento.
¶ Non introdurre le dita tra il pneumatico e il
cerchione.
Avvertenza – rischio di danneggiamento!
Durante l’estrazione mediante l’unità di
comando impianto idraulico, il cerchione e
l'utensile di montaggio possono subire danni.
¶ L'utensile di montaggio deve essere estrat-
to analogamente a come è stato introdotto
nel bordo/nella spalla del cerchione.

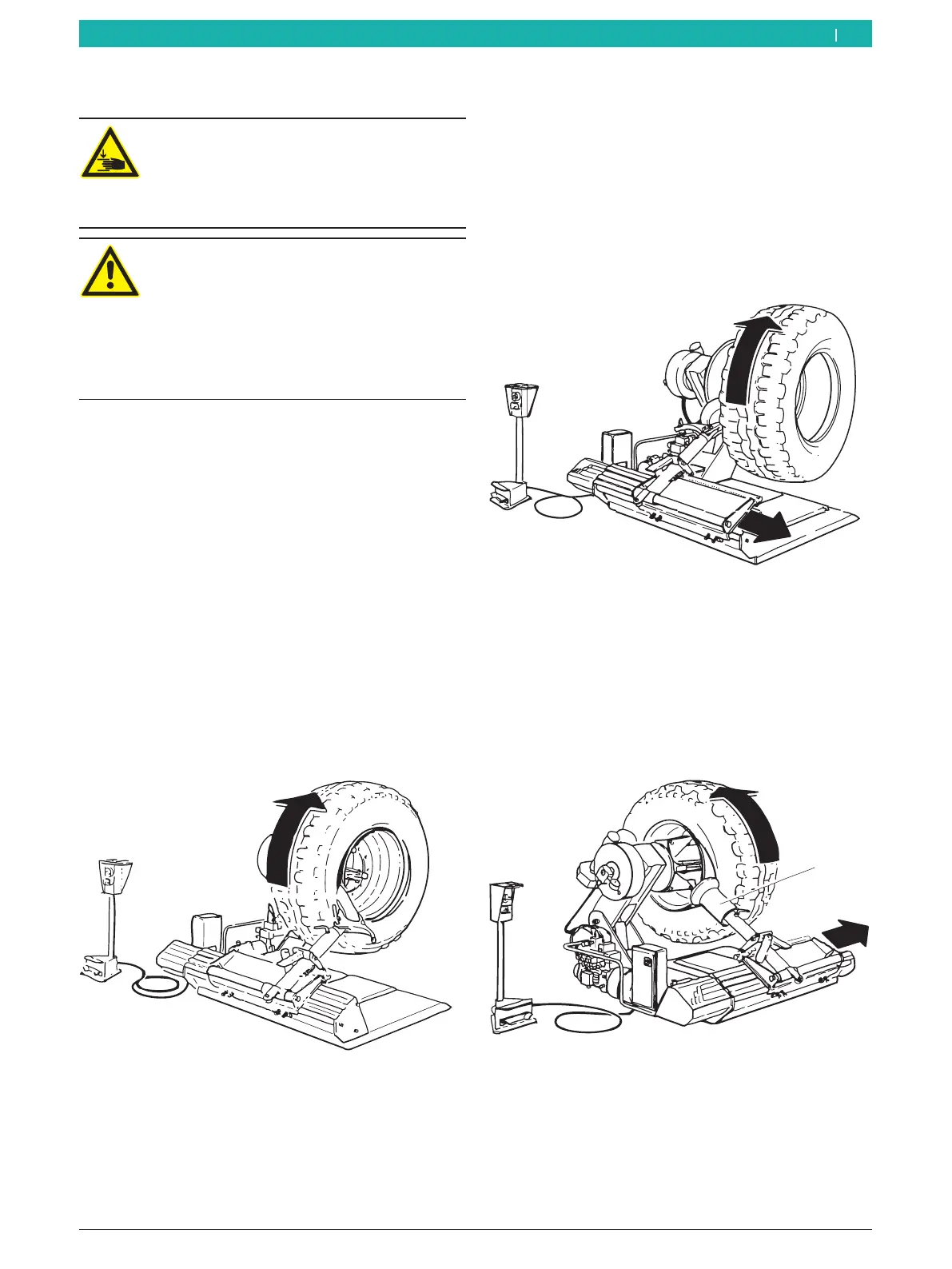

Smontaggio ruote tubeless e supersingle
1. Bloccare manualmente il braccio operante sul carrel-
lo con il disco stallonatore rivolto verso il tallone.
2. Tramite il manipolatore posizionare il disco stallona-
tore in corrispondenza del bordo interno del cerchi-
one.
3. Azionando il manipolatore premere con il disco
stallonatore il tallone del pneumatico verso il canale
del cerchione e, tramite il pedale, fare ruotare senza
interruzioni la flangia di serraggio fino a completare
l’intera circonferenza del cerchione.
i Aiutarsi con la pasta di montaggio per il completo
distacco tra paneumatico e cerchio.
652022-03_Mi
4. Tramite il pedale rilasciare il braccio operante e con
il manipolatore traslare il carrello dalla parte oppos-
ta al braccio porta mandrino;
5. Sfilare l’apposita spina, ruotare di 180° l’utensile e
reinserire la spina;
6. Con il braccio operante in posizione verticale trasla-
re il carrello verso il braccio porta mandrino oltre-
passando il pneumatico e poi bloccare manualmente
il braccio operante sul carrello.
7. Azionando il manipolatore premere con il disco
stallonatore il tallone del pneumatico verso il canale
del cerchione e tramite il pedale,fare ruotare senza
interruzioni la flangia di serraggio fino alla completa
fuoriuscita del pneumatico dal cerchione.
652022-04_Mi
i Per lo smontaggio di pneumatici supersingle tessili
particolarmente duri o di tubeless con cerchione a
balconata pari a bordo molto alto, fare riferimento
alle istruzioni per lo smontaggio delle ruote agricol-
tura
i Per agevolare l’operazione di smontaggio è possibile
utilizzare il rullo per tubeless (1).
652022-05_Mi
1
