Beissbarth MS 75 - Descripción del Equipo; Descripción del Funcionamiento

1 695 301 979 2011-07-16| Beissbarth GmbH
Descripción del producto | MS 75 | 55MS 75 | 55 | 55 es
3.6 Descripción del funcionamiento
A continuación se detallan las funciones principales de
los componentes de la lista pertenecientes al MS 75:
R Control a distancia, permite al operador controlar a
distancia las funciones del MS 75 mediante el mani-
pulador, el selector y el pedal.
R Grupo husillo, permite el bloqueo y la rotación de la
llanta; se acciona hidráulicamente y está compuesto
por el brazo porta-husillo y la brida de ajuste (con la
mordaza de ajuste).
R Grupo operante, permite realizar el destalonamiento,
el montaje y desmontaje del neumático; se acciona
hidráulicamente y está compuesto por: rampa, carro,
brazo mecánico con herramienta de montaje y disco
destalonador (y enchufes relativos), pedal de des-
bloqueo.
R Instalación eléctrica-hidráulica, permite el encendido
y apagado y la regulación de la presión hidráulica del
MS 75.
3.5 Descripción del equipo
En el MS 75 hay partes rotantes, móviles y en
movimiento que pueden ocasionar lesiones
en los dedos y brazos.
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
18
17
19
652024-01_Mi

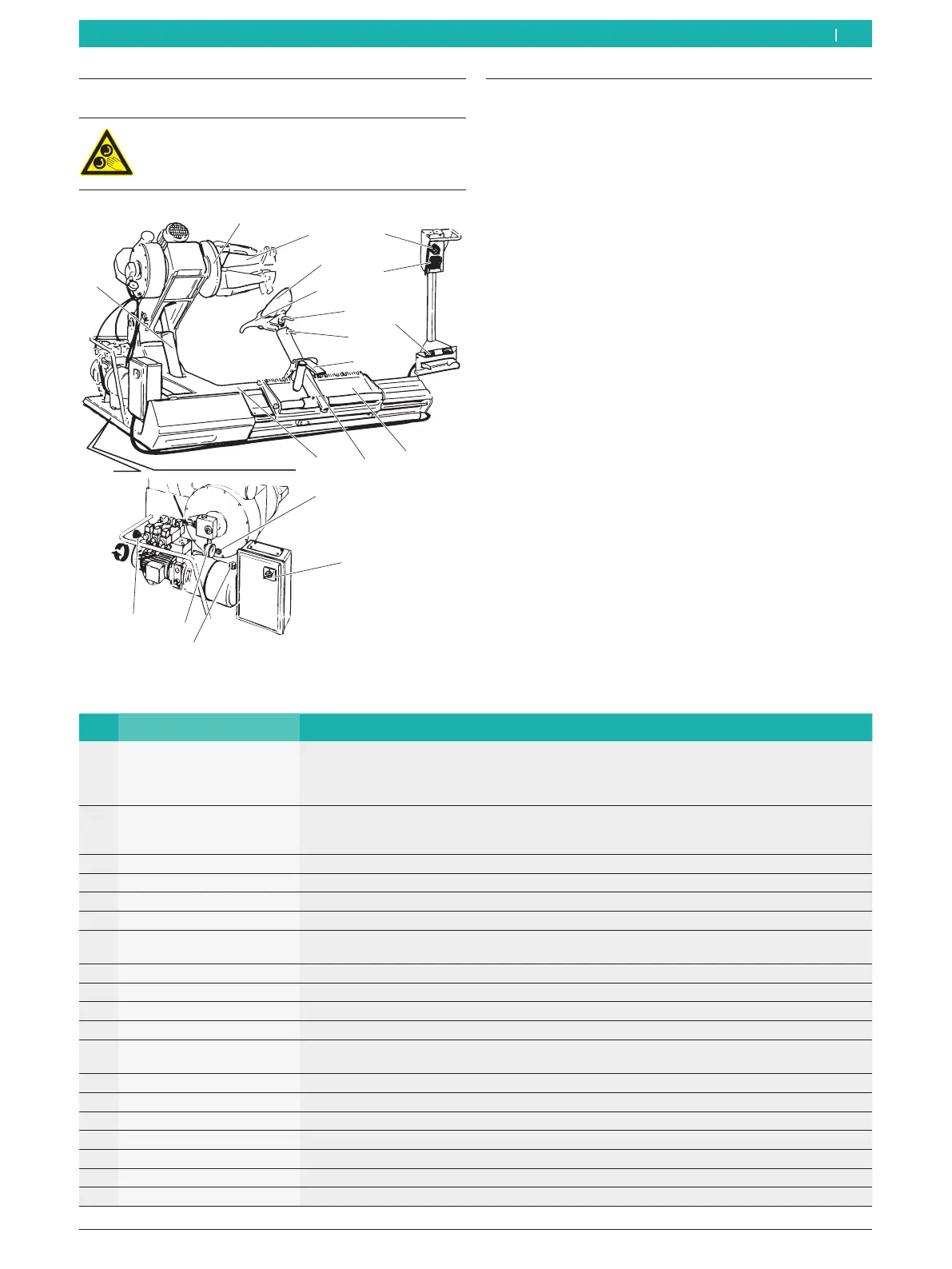

Fig. 1: MS 75
Pos. Nombre Función
1 Manipulador Movimiento del brazo porta-husillo y del carro:
R Al accionar la leva hacia arriba, se levanta el brazo porta- husillo.
R Al accionar la leva hacia abajo, se baja el brazo porta-husillo.
R Al accionar la leva hacia la derecha e izquierda, se controla el movimiento del carro.
2 Selector Funcionamiento de la brida de ajuste:
R Al accionar la leva hacia la izquierda se abre la mordaza de la brida de ajuste.
R Al accionar la leva hacia la derecha se cierra la mordaza de la brida de ajuste.
3 Pedal Apertura y cierre de la mordaza del plato de ajuste.
4 Brazo porta-husillo Ascenso y descenso de la brida de ajuste.
5 Brida de ajuste Bloqueo hidráulico de la llanta y rotación en sentido horario y antihorario.
6 Mordaza de ajuste Ajuste de la llanta (con diferentes posiblidades de enganche).
7 Rampa Posicionamiento de la rueda antes y después de las operaciones de montaje y desmontaje del
neumático.
8 Carro Traslación horizonal del brazo mecánico.
9 Brazo mecánico Posicionamiento de la herramienta de montaje y del disco destalonador.
10 Herramienta de montaje Montaje y desmontaje del neumático.
11 Disco destalonador Destalonamiento y extracción del neumático de su lugar en la llanta.
12 Enchufe de la herramienta
de montaje
Posicionamiento de la herramienta de montaje.
13 Enchufe disco destalonador Posicionamiento del disco destalonador.
14 Pedal de desbloqueo Desbloqueo del brazo mecánico.
15 Interruptor general
Encendido y apagado del MS 75.
16 Indicador nivel aceite
Indicación del nivel de aceite del MS 75.
17 Manopla presión hidráulica Regulación presión del ejercicio del husillo.
18 Manómetro hidráulico Indicación de la presión hidráulica de la máquina.
19 Espía aceite reductor Indicación del alcance del nivel mínimo de aceite en el reductor.
