Descrição do produto | MS 75 | 119MS 75 | 119 | 119 pt
3.6 Descrição do funcionamento
A seguir são presentadas as funções principais dos
componentes elencados do MS 75:
R Comando à distância, permite ao operador de aci-
onar à distancia as operações do MS 75 através do
manipulador, o selector e o pedal.
R Conjunto bucha, permite a blocagem e a rotação da
jante; é acionado hidraulicamente e composto por:
braço porta bucha e flange de aperto (com garras de
aperto).
R Conjunto operador, permite as operações de desta-
lonamento, desmontagem e montagem do pneu; é
acionado hidraulicamente e composto por: estrado,
carrinho, braço operador com ferramenta de monta-
gem e disco descolador (e fichas relativas), pedal de
desblocagem.
R Sistema elétrico-hidráulico, permite a ligação, a
desligação e a regulação da pressão hidráulica do
MS 75.
3.5 Descrição do aparelho
No MS 75 existem partes rolantes, móveis e
em movimento que podem causar lesões em
dedos e braços.
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
18
17
19
652024-01_Mi

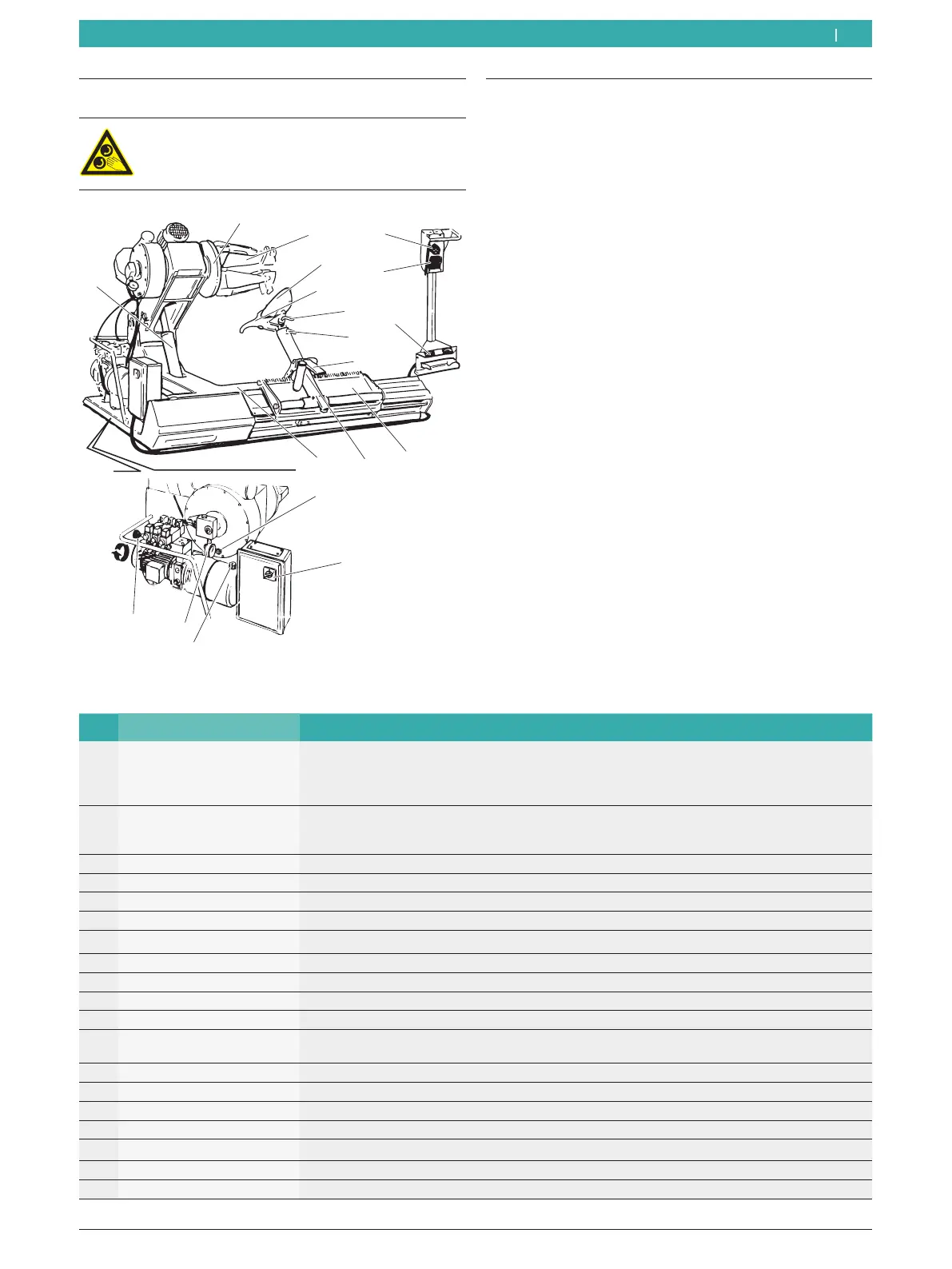

Fig. 1: MS 75
Pos. Nome Função
1 Manipulador Movimento do braço porta bucha e do carrinho:
R Acionando a alavanca para cima levanta o braço porta bucha.
R Acionando a alavanca para baixo desce o braço porta bucha.
R Acionando a alavanca para direita e esquerda determina a translação do carrinho.
2 Selector Acionamento do flange de aperto:
R Acionando a alavanca para esquerda abre as garras do flange de aperto.
R Acionando a alavanca para direita fecha as garras do flange de aperto.
3 Pedal Abertura e fechamento das garras do prato de pressão.
4 Braço porta bucha Subida e descida do flange de aperto.
5 Flange de aperto Blocagem hidráulica do aro e rotação no sentido horário e anti-horário
6 Garras de aperto Aperto do aro (com diversas possibilidades de engate).
7 Estrado Posicionamento da roda antes e depois das operações de desmontagem e montagem do pneu.
8 Carrinho Translação horizontal do braço operador.
9 Braço operador Posicionamento da ferramenta de montagem e do disco descolador.
10 Ferramenta de montagem Desmontagem e montagem do pneu.
11 Disco descolador Descolamento e extração do pneu de sua sede na jante.
12 Ficha ferramenta de mon-
tagem
Posicionamento da ferramenta de montagem.
13 Ficha disco descolador Posicionamento do disco descolador
14 Pedal de blocagem Desblocagem do braço operador.
15 Interruptor geral
Ligação e desligação do MS 75.
16 Indicador do nível de óleo
Indicação do nível de óleo no MS 75.
17 Manopla pressão hidráulica Regulação pressão de exercício da bucha.
18 Manômetro hidráulico Indicação da pressão hidráulica da máquina.
19 Avisador óleo redutor Indicação do alcance do nível mínimo de óleo no redutor.
