i Para tornar mais fácil a operação de desmontagem é
possivel utilizar o rolo para tubeless (1).
652022-05_Mi
1

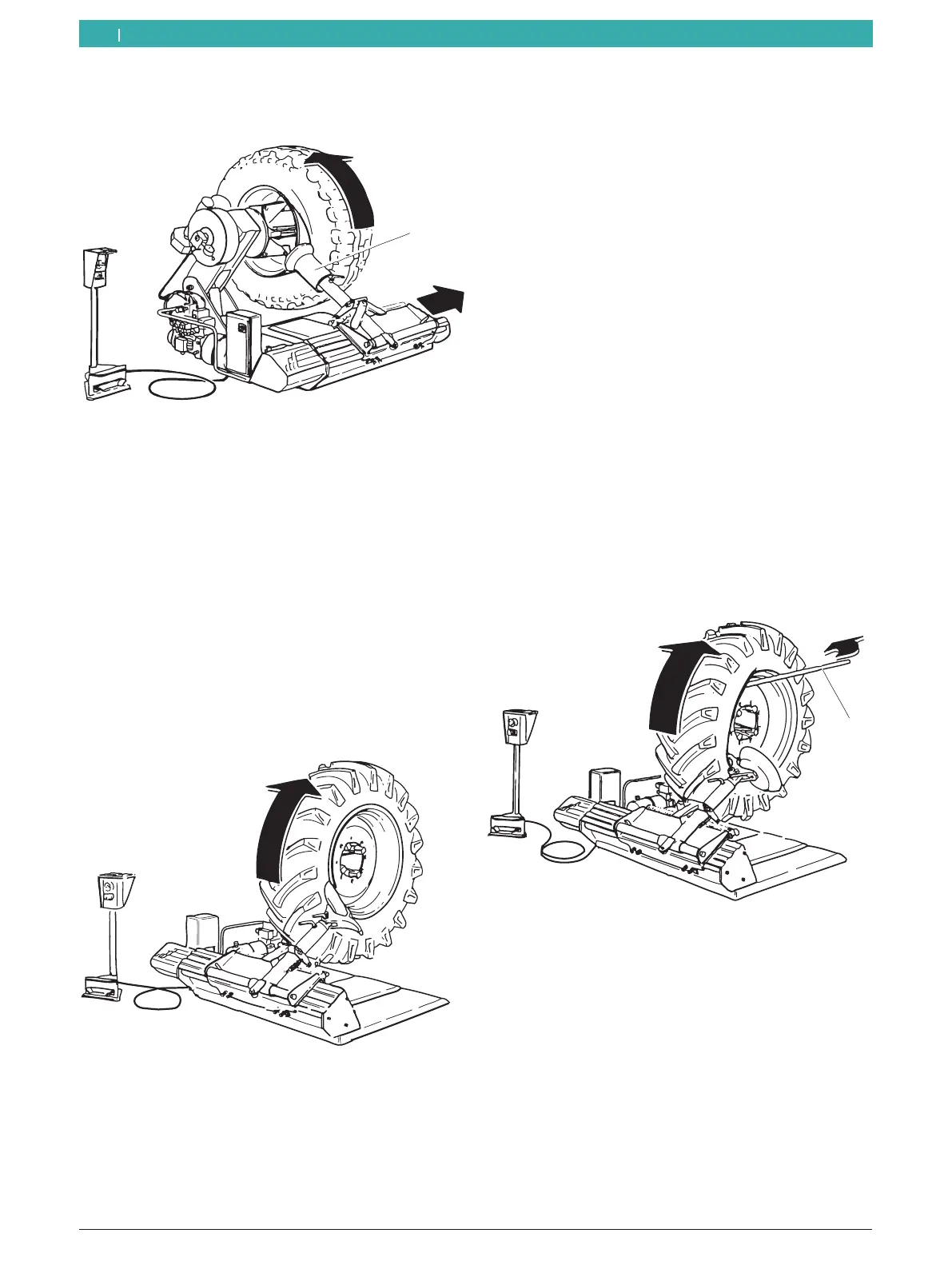

Desmontagem rodas agrículas
1. Bloqueie manualmente o braço operador sobre o
carrinho.
2. Com a ajuda do manipulador posicione o disco
descolador em corrêspondencia da borda interna da
jante.
3. Acionando o manipulador empurre com o disco
descolador o talão do pneu para o canal da jante e,
com a ajuda do pedal, rode o flange de aperto até a
desinflagem completa do pneu, faça avançar gradual-
mente o disco descolador girando o flange de aperto
sem parar.
652022-06_Mi
4. Lubrifique o talão e a borda da jante com a pasta de
montagem apropriada mantendo a roda em movi-
mento.
5. Terminada a operação rode de 180° a ferramenta de-
senfiando a ficha apropriada; solte o braço operador
com a ajuda do pedal e com o manipulador traslate
o carrinho na direção oposta à do pneu (na direção
do braço porta bucha); bloqueie manualmente o
braço operador sobre o carrinho.
6. Repita o descolamento da mesma forma (ponto 3)
no outro lado do pneu.
7. Bascule o braço operador e desloque-o na parte
anterior do pneu apertando o pedal. Actuando sobre
a ficha apropriada e basculando a ferramenta de
montagem engate o braço operador ao carrinho.
8. Com o manipulador apropriado aproxime a ferra-
menta de montagem ao pneu, até o completo engate
do talão.
9. Executada a operação, tensione o pneu afastando
o aro da ferramenta de montagem, de modo que o
talão entre no canal.
10. Insira a alavanca apropriada (1) entre o talão e a
jante, de modo que o talão fique em contato com a
ferramenta de montagem.
652022-07_Mi
1
11. Desloque a ferramenta de montagem para o exter-
no tendo como sinal de referência o fio da borda
da jante; rode a jante até a completa saída do talão
anterior.
12. Apoie a roda sobre o estrado apropriado obtendo
assim o espaço necessário para extrair a câmara de
ar com facilidade.
