Opis urządzenia | MS 75 | 135MS 75 | 135 | 135 pl
3.6 Części składowe i funkcje
Poniżej przedstawione są główne funkcje wymienionych
części składowych MS 75:
R Sterowanie na odległość pozwala operatorowi
sterować na odległość operacje MS 75 za pomocą
manipulatora, wybieraka i pedału.
R Zespół uchwytu, umożliwia zablokowanie i rotację
obręczy; jest on uruchamiany hydraulicznie i składa
się z ramienia unoszącego uchwyt i z kołnierza do
zaciśnięcia (z zaciskami di zaciskania).
R Uruchomiony zespół umożliwia czynności
przeciągania, demontażu i montażu opony; jest on
uruchamiany hydraulicznie i składa się z: stopnia
pojazdu, wózka, uruchomionego ramienia wraz z
urządzeniem do montażu i dyskiem przeciągającym (i
odpowiadającymi mu wtyczkami), pedału do odblo-
kowywania.
R Urządzenie elektryczno-hydrauliczne umożliwia
włączenie i wyłączenie oraz regulację ciśnieina hyd-
raulicznego MS 75.
3.5 MS 75 w komplecie
Na MS 75 znajdują się części obrotowe,
ruchome i w ruchu, które mogą spowodować
uszkodzenie palców i rąk.
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
18
17
19
652024-01_Mi

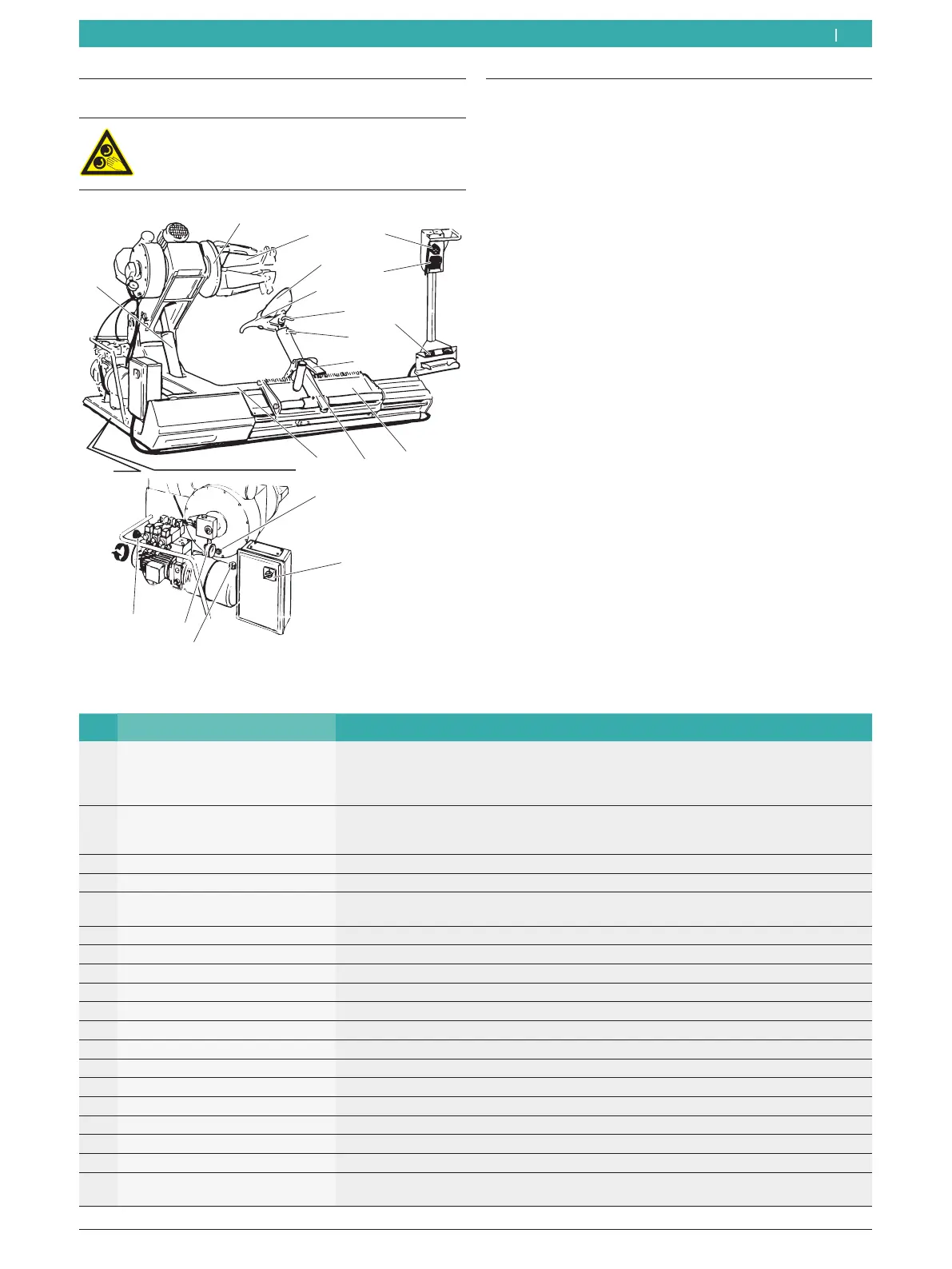

Fig. 1: MS 75
Pos. Nazwa Funkcja
1 Manipulator Ruch ramienia unoszącego uchwyt i wózek:
R Unosząc dźwignię do góry, unosi się ramię unoszące uchwyt.
R Obniżając dźwignię do dołu, obniża się ramię unoszące uchwyt.
R Przenosząc dźwignię na prawo i lewo, steruje się przesuw wózka.
2 Wybierak Uruchomienie kołnierza do zaciśnięcia:
R Przenosząc dźwignię na lewo, otwiera się zaciski kołnierza do zaciśnięcia.ù
R Przenosząc dźwignię na prawo, zamyka się zaciski kołnierza do zaciśnięcia
3 Pedał Otwieranie i zamykanie zacisków płyty zaciskającej.
4 Ramię unoszące uchwyt Unoszenie i obniżenie kołnierza do zaciśnięcia.
5 Kołnierz do zaciśnięcia Blokowanie hydrauliczne obręczy i rotacji zgodnie z kierunkiem ruchu wskazówek zegara
i w kierunku odwrotnym do kierunku ruchu wskazówek zegara
6 Zaciski zaciskające Zaciskanie obręczy (z różnymi możliwościami zahaczenia).
7 Stopień pojazdu Ustawienie koła przed i po operacjach demontażu i montażu opony.
8 Wózek Przesuw poziomy uruchomionego ramienia.
9 Uruchomione ramię Ustawienie narzędzia do montażu oraz dysku przeciągającego.
10 Narzędzie do montażu Demontaż i montaż opony.
11 Dysk przeciągający Odłączanie i wyciąganie opony z gniazda na obręczy.
12 Wtyczka narzędzia do montażu Ułożenie narzędzia do montażu.
13 Wtyczka dysku przeciągającego Ułożenie dysku przeciągającego.
14 Pedał do odblokowywania Odblokowanie uruchomionego ramienia.
15 Główny wyłącznik
Włączenie i wyłączenie MS 75.
16 Wskaźnik poziomu oleju
Wskazanie poziomu oleju na MS 75.
17 Pokrętło ciśnienia hydraulicznego Regulacja ciśnienia pracy uchwytu.
18 Manometr hydrauliczny Wskazanie ciśnienia hydraulicznego urządzenia.
19 Lampka kontrolna oleju przekładni
redukcyjnej
Wskazanie uzyskania maksymalnego poziomu oleju w przekładni redukcyjnej.
