Użycie | MS 75 | 141MS 75 | 141 | 141 pl

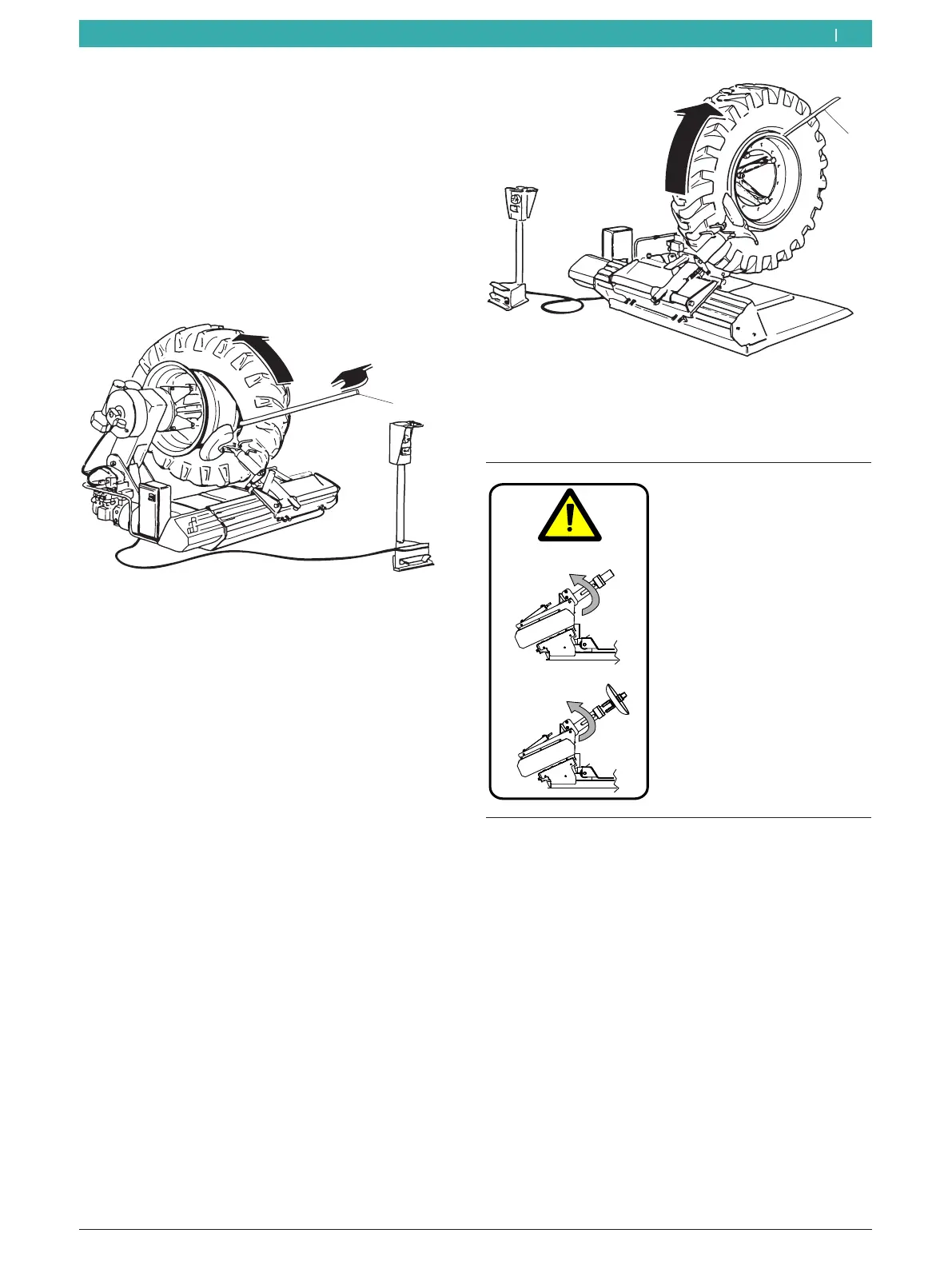

14. Oprzeć koło o odpowiedni stopień pojazdu,
uzyskując w ten sposób niezbędne miejsce, żeby
wygodnie usunąć dętkę.
15. Przy demontażu tylnej piętki, obrócić urządzenie
do montażu o 180°, wprowadzić je pomiędzy
obręcz koła a piętkę, przenieść je osłaniając je od
krawędzi obręczy koła i wprowadzić dźwignię (1),
obracając kołnierz do zaciśnięcia w kierunku zgod-
nym do ruchu wskazówek zegara aż do zakończenia
czynności.
652022-08_Mi
1
Demontaż kół z obręczą
1. Ręcznie zablokować uruchomione ramię na wózku.
2. Za pomocą manipulatora ustawić dysk przeciągający
w miejscu wewnętrznej krawędzi obręczy koła.
3. Uruchamiając manipulator przycisnąć za pomocą
dysku przeciągającego piętkę opony w stronę
kanału obręczy koła i, przy pomocy pedału, obracać
bez przerwy kołnierz do zaciśnięcia fino a liberare
l’anello di bloccaggio.
4. Przy pomocy odpowiedniej dźwigni (patrz specjalne
akcesoria, Rozdz.3.4) (1), usunąć pierścień blokujący
z obręczy koła.
652022-09_Mi
1
5. Przy pomocy pedału, zwolnić ramię robocze i
używając manipulatora przesunąć wózek na stronę
przeciwną do ramienia z uchwytem.
NO
1.
OK
2.
Ostrzeżenie – Zagrożenie
zmiażdżeniem!
Przed odblokowaniem ra-
mienia roboczego, należy
sprawdzić czy narzędzie
zostało założone i przymoco-
wane przy pomocy specjalne-
go kołka.
Uwaga - Nigdy nie wyjmować
narzędzia przy opuszczonym
ramieniu roboczym.
6. Wyjąć specjalny kołek, obrócić narzędzie o 180° i
ponownie założyć kołek.
7. Przy pionowo ustawionym ramieniu roboczym,
przesunąć wózek w kierunku ramienia z uchwy-
tem przechodząc poza oponę a następnie ręcznie
zablokować ramię robocze na wózku.
8. Uruchamiając manipulator, przycisnąć za pomocą
dysku przeciągającego piętkę opony w stronę kanału
obręczy koła i, przy pomocy pedału, obracać bez
przerwy kołnierz do zaciśnięcia, aż do całkowitego
wysunięcia opony z obręczy koła.
i Dla kół wyjątkowo twardych i zablokowanych
na obręczy koła, zaleca się używać dwa zaciski
zaciskające (2) dostępne na życzenie. Zaciski służą
do blokowania obręczy na obręcz koła w taki sposób,
aby uwolnić, podczas czynności przeciągania przed-
