Użycie | MS 75 | 143MS 75 | 143 | 143 pl
przerwy kołnierz do zaciśnięcia aż do całkowitego
wprowadzenia opony na obręcz koła.
652022-12_Mi
1
i Do montażu opon tubeless i supersingle
wyjątkowo twardych, postępować w myśl instrukcji
odnoszących się do czynności na kołach rolniczych.
! UWAGA! Jest absolutnie zabronione wykonywanie
czynności pompowania opony jeśli koło znajduje się
jeszcze na urządzeniu!
! UWAGA! W celu przemieszczenia bardzo ciężkich kół
konieczne są do tego przynajmniej 2 osoby!

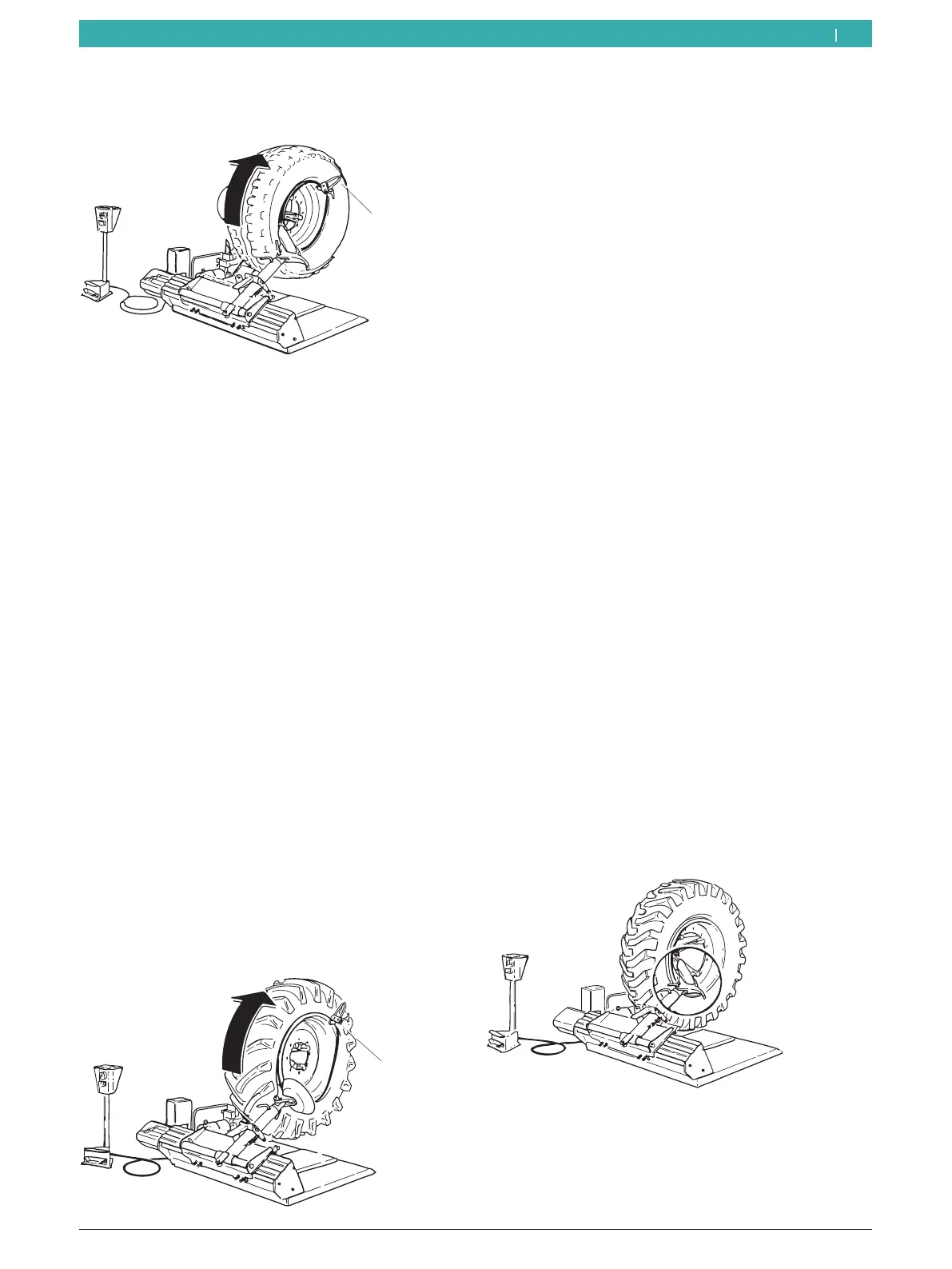

Montaż kół rolniczych
1. Nasmarować pastą do montażu obie piętki opony,
podporę i kanał obręczy koła.
2. Przenieść pokrywę (uginając ją) na stopień pojazdu.
3. Oprzeć oponę o obręcz koła, zamontować odpowied-
nie szczypce (1) na przedniej krawędzi obręczy koła
i ustawić urządzenie do montażu odwołując się do
przewodu krawędzi obręczy koła.
4. Zablokować ręcznie uruchomione ramię wózka,
po czym uruchamiając manipulator, przycisnąć za
pomocą przeciągnięcia brzegu opony w stronę
kanału obręczy koła i, przy pomocy pedału,
obracać bez przerwy kołnierz do zaciśnięcia aż do
całkowitego zamontowania tylnej piętki.
652022-13_Mi
1
5. Wprowadzić dętkę (pamiętając przy tym o obniżeniu
ramienia unoszącego uchwyt) i oprzeć koło o stopień
pojazdu w celu ułatwienia jego montażu.
6. Ułożyć urządzenie do montażu w pobliżu zaworu
przy pomocy odpowiedniego znaku odniesienia do
krawędzi obręczy koła, zamontować szczypce po
lewej stronie urządzenia do montażu, obracając przy
tym koło w kierunku zgodnym do ruchu wskazówek
zegara i upewniając się, że piętka znajduje się w
kanale obręczy koła.
Montaż kół z obręczą
1. Przenieść pokrywę (uginając ją) sulla stopień pojaz-
du.
2. Przybliżyć pokrywę do obręczy koła wykonując
odpowiednie środkowanie; zakończyć montaż drugiej
piętki, używając do tego dysk przeciągający.
3. Wprowadzić obręcz i zablokować ją za pomocą odpo-
wiedniego pierścienia zaciskającego.
i Jeśli opona to tubeless, należy później wprowadzić
pomiędzy obręcz koła a obręcz odpowiedni
zatrzymujący pierścień.
i Jeśli koło jest wyposażone w dętkę, należy
wprowadzić ją do pokrycia przed montażem i
spuścić z niej powietrze w taki sposób, aby się
rozłożyła jednolicie wewnątrz pokrycia.
4. Ułożyć zawór w odpowiednim otworze obręczy koła.
i Podczas czynności spuszczania powietrza z opony,
ustawić dysk przeciągający przed kołem, unikając w
ten sposób ewentualne szkody spowodowane przy-
padkowym odhaczeniem się pierścienia blokującego.
652022-14_Mi
! UWAGA! Jest absolutnie zabronione wykonywanie
czynności pompowania opony jeśli koło znajduje się
jeszcze na urządzeniu!
! UWAGA! W celu przemieszczenia bardzo ciężkich kół
konieczne są do tego przynajmniej 2 osoby!
