Popis výrobku | MS 75 | 151MS 75 | 151 | 151 cs
3.6 Popis činnosti
Následuje uvedení hlavních funkcí vyjmenovaných
součástí přístroje MS 75:
R Ovládání na dálku, které umožňujě pracovníkovi
ovládat ze vzdálenosti operace přístroje MS 75
prostřednictvím manipulátoru, přepínače a pedálu.
R Agregát sklíčidla, které umožňuje zablokování a
otáčení ráfku; je poháněné hydraulicky a skládá
se z ramena držáku sklíčidla a z upínací příruby (s
upínacími čelistmi).
R Pracovní soustrojí, které umožňuje provedení úkonů
oddělení patky a montáž pneumatiky; má hydraulický
pohon a skládá se z těchto částí: podstavec, podvo-
zek, pracovní rameno s montážním nástrojem a disk
oddělovače (a příslušné zásuvky), odblokovací pedál.
R Elektricko-hydraulické zařízení, které umožňuje zap-
nutí a vypnutí a regulaci hydraulického tlaku přístroje
MS 75.
3.5 Popis přístroje
Na přístroji MS 75 jsou přítomny součásti
rotující, pohyblivé a v pohybu, které mohou
způsobit poranění na prstech a pažích.
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
18
17
19
652024-01_Mi

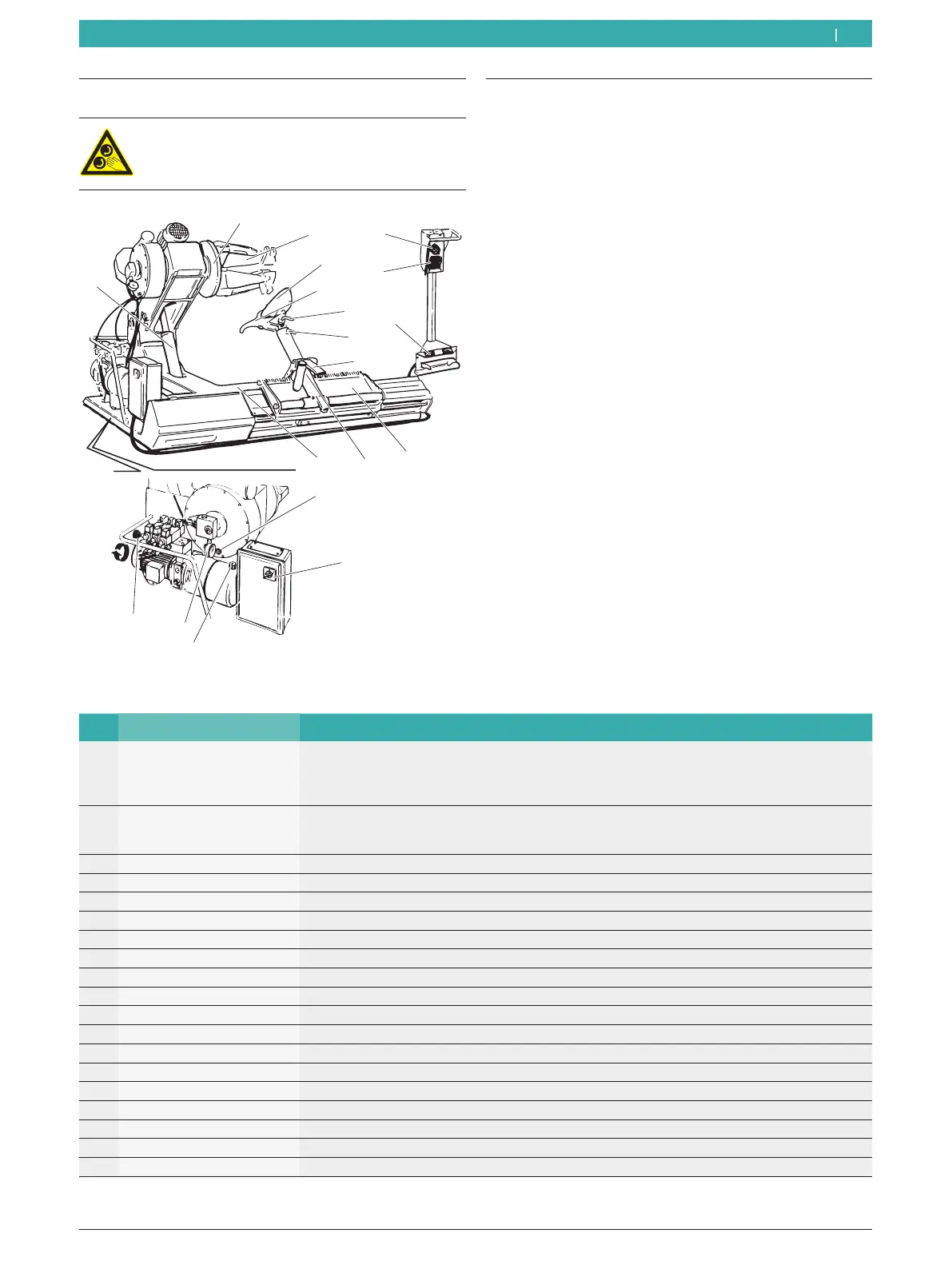

Fig. 1: MS 75
Pos. Název Funkcce
1 Manipulátor Pohyb ramena držáku sklíčidla a podvozku:
R Uvedením páky do chodu směrem nahoru se zvedne rameno držáku sklíčidla.
R Uvedením páky do chodu směrem dolů se sníží rameno držáku sklíčidla.
R Uvedením páky do chodu směrem doprava a doleva se ovládá přesouvání podvozku.
2 Přepínač Pohon upínací příruby:
R Uvedením páky do chodu směrem doleva se otevřou čelisti upínací příruby.
R Uvedením páky do chodu směrem doprava se uzavřou čelisti upínací příruby.
3 Pedál Otevření a uzavření čelistí upínacího talíře.
4 Rameno držáku sklíčidla Výstup a sestup upínací příruby.
5 Upínací příruba Hydraulické zablokování ráfku a otáčení ve směru a v protisměru hodinových ručiček.
6 Upínací čelisti Upnutí ráfku (s různými možnostmi připnutí).
7 Podstavec Uvedení do správné polohy prvního kola a potom úkony sundání a namontování pneumatiky.
8 Podvozek Horizontální přesunutí pracovního ramena.
9 Pracovní rameno Uvedení do polohy montážního nástroje a disku oddělovače patky.
10 Montážní nástroje Odmontování a namontování pneumatiky.
11 Disk oddělovače Oddělení patky a vytažení pneumatiky z umístění na ráfku.
12 Zásuvka montážního nástroje Uvedení do polohy montážního nástroje.
13 Zásuvka disku oddělovače Uvedení do polohy disku oddělovače patky.
14 Pedál odblokování Odblokování pracovního ramena.
15 Hlavní vypínač
Zapnutí a vypnutí přístroje MS 75.
16 Ukazatel úrovně oleje
Ukazuje úroveň oleje v přístroji MS 75.
17 Rukojeť hydraulického tlaku Regulace provozního tlaku sklíčidla.
18 Hydraulický manometr Ukazuje hydraulický tlak stroje.
19 Kontrolka oleje převodovky Ukazuje dosažení minimální úrovně oleje v převodovce.
