1 695 301 979 2011-07-16| Beissbarth GmbH
Ovládání | MS 75 | 157MS 75 | 157 | 157 cs
652022-08_Mi
1

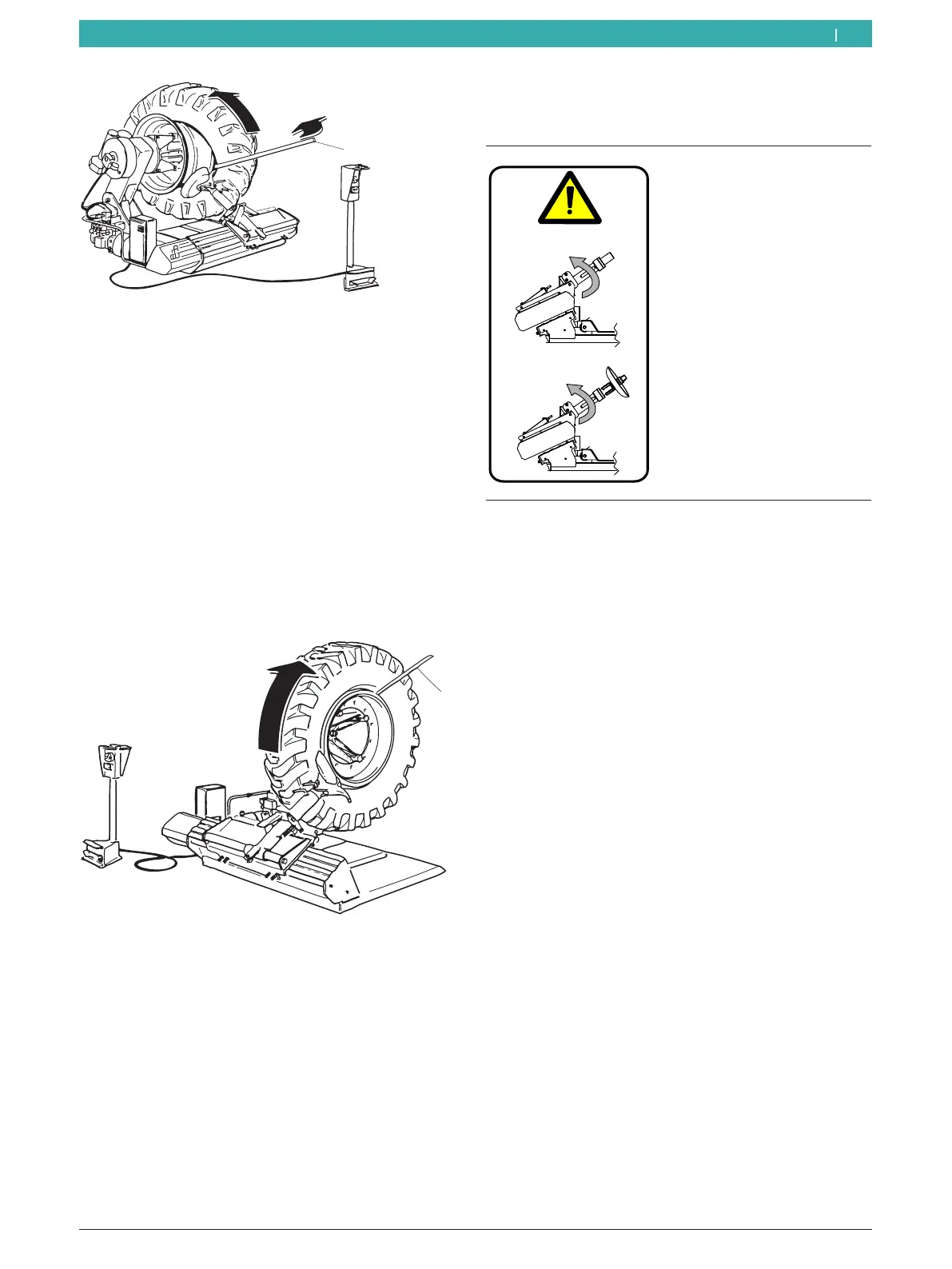

Demontáž kol s kroužkem
1. Zablokujte manuálně pracovní rameno na podvozku.
2. Pomocí manipulátoru umístěte disk oddělovače pat-
ky do souladu s vnitřním okrajem ráfku.
3. Prostřednictvím manipulátoru stlačte pomocí disku
oddělovače patku pneumatiky směrem k prohlub-
ni ráfku, a pomocí pedálu otáčejte bez přerušení
upínací přírubu, až po kompletní uvolnění bloko-
vacího kroužku.
4. Za použití příslušné páky (viz speciální příslušenství,
kap.3.4) (1), sejměte blokovací kroužek z ráfku.
652022-09_Mi
1
5. Pomocí pedálu uvolněte pracovní rameno a mani-
pulátorem přesuňte vozík z strany naproti ramenu
nesoucí trn.
NO
1.
OK
2.
Upozornění - nebezpečí roz-
drcení!
Zkontrolujte, zda je nástroj
zasunutý a upnutý pomocí
příslušného kolíku a teprve
poté odjistěte pracovní rame-
no.
Pozor - Nikdy nestahujte nást-
roj, když je pracovní rameno
sníženo.
6. Vytáhněte příslušný kolík, otočte nástroj o 180° a
znovu kolík zasuňte.
7. Pomocí pracovního ramene ve svislé poloze přesuňte
vozík směrem k rameni nesoucí trn přes pneumati-
ku a potom manuálně zajistěte pracovní rameno na
vozíku.
8. Prostřednictvím manipulátoru stlačte pomocí disku
oddělovače patku pneumatiky směrem k prohlub-
ni ráfku, a pomocí pedálu otáčejte bez přerušení
upínací přírubu, až po kompletní vystoupení ven
pneumatiky z ráfku.
i U kol obzvláště tvrdých a upevněných v ráfku
doporučujeme používat dvě upevňovací upínadla
(2), které jsou k dispozici na požádání. Upínadla
slouží k zablokování kroužku na ráfku proto, aby
během operace oddělení patky na předním okraji
bylo možné uvolnit zároveň i kroužek pneumatiky.
Kdyby se kroužek neoodělil, sundejte pneumatiku s
připevněným kroužkem. Pro sundání kroužku je nut-
né připevnit kroužek k upínací přírubě auta, jakoby
to byl normální ráfek a oddělit patku vzadu.
