Ürün tanımı | MS 75 | 167MS 75 | 167 | 167 tr
3.6 Fonksiyon tanımı
Aşağıda MS 75 parçalarının temel fonksiyonları
belirtilmiştir:
R Uzaktan kumanda, operatöre manipülatör, selektör ve
pedal yardımı ile MS 75 işlemlerini uzaktan kumanda
etme olanağı sağlar.
R Mandrin grubu, jant blokajı ve rotasyonuna olanak
verir; hidrolik olarak harekete geçirilir ve mandrin
yuvası kolu ile sıkıştırma flanşından (sıkıştırma
kancaları ile) oluşur.
R İşletme grubu, lastiğin sabitlenmesi, sökülmesi ve
takılması işlemlerine olanak verir; hidrolik olarak ha-
rekete geçirilir ve şunlardan oluşur: platform, taşıyıcı,
montaj piyonu ile işletme kolu ve sabitleyici diski (ve
ilgili fişler), ayırma pedalı.
R Elektrik-hidrolik sistem, MS 75’un açılması,
kapatılması ve hidrolik basıncının ayarlanmasına
olanak verir.
3.5 Cihazın tanımı
MS 75 üzerinde parmaklarda ve kollarda ze-
delenmelere neden olabilecek döner, yerin-
den oynayabilen ve hareket halinde parçalar
bulunmaktadır.
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
18
17
19
652024-01_Mi

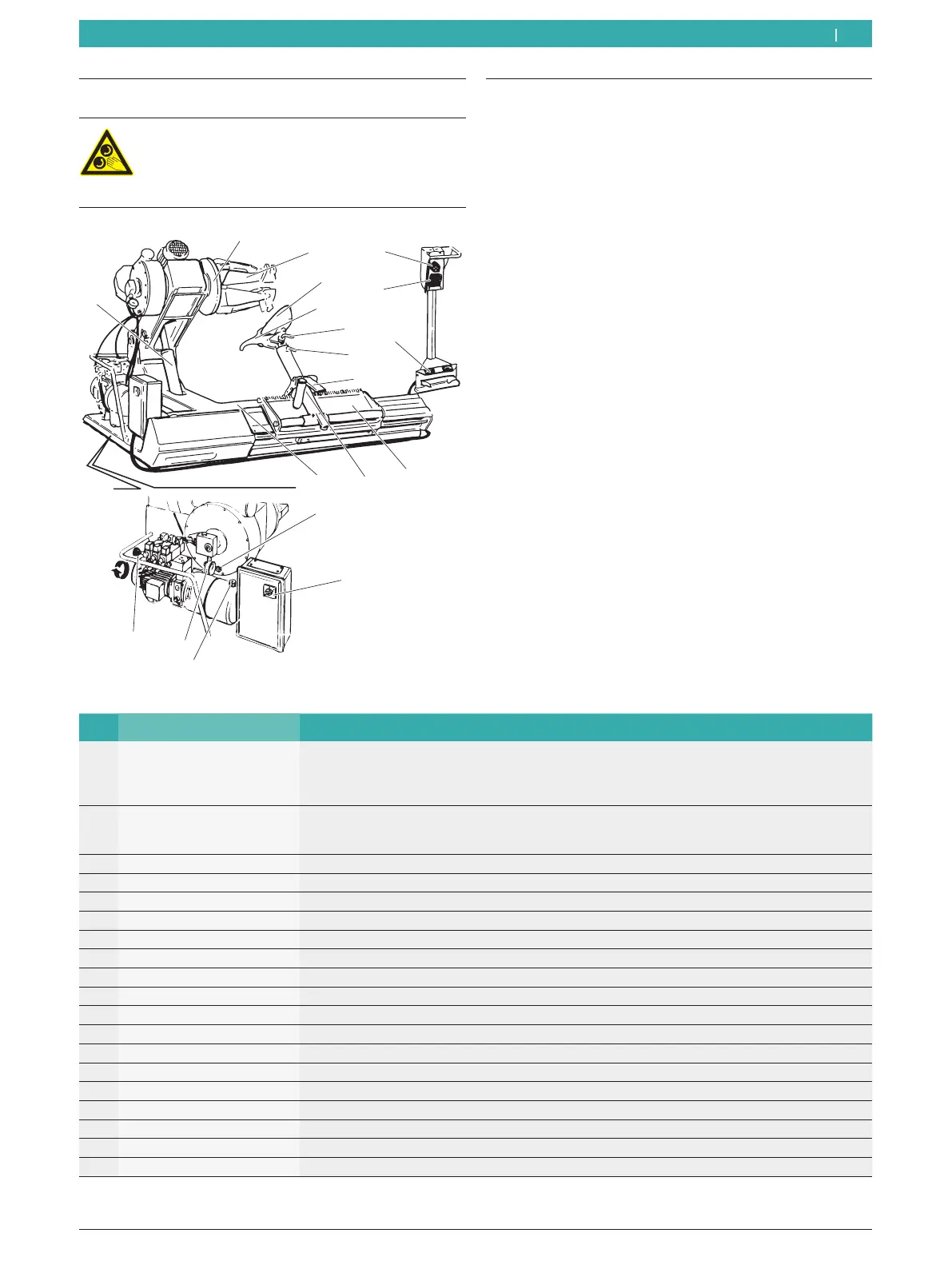

Fig. 1: MS 75
Poz Adı Fonksiyonu
1 Manipülatör Mandrin yuvası kolu ve taşıyıcının hareket ettirilmesi:
R Kolun yukarı doğru hareket ettirilmesi mandrin yuvası kolunu kaldırır.
R Kolun aşağı doğru hareket ettirilmesi mandrin yuvası kolunu indirir.
R Kolun sağa ve sola hareket ettirilmesi taşıyıcının yer değiştirmesine kumanda eder.
2 Selektör Sıkıştırma flanşının harekete geçirilmesi:
R Kolun sola doğru hareket ettirilmesi sıkıştırma flanşı kancalarını açar.
R Kolun sağa doğru hareket ettirilmesi sıkıştırma flanşı kancalarını kapar.
3 Pedal Sıkıştırma plakası kancalarının açılması ve kapatılması.
4 Mandrin yuvası kolu Sıkıştırma flanşının yukarı çıkması ve aşağı inmesi.
5 Sıkıştırma flanşı Jantın hidrolik blokajı ile saat yönünde ve ssatin ters yönünde rotasyonu.
6 Sıkıştırma kancaları Jantın sıkıştırılması (farklı tutturma olasılıkları ile).
7 Platform Lastiğin sökülmesi ve takılması işlemlerinden önce ve sonra tekerleğin konumlandırılması.
8 Taşıyıcı İşletme kolunun yer değiştirmesi için.
9 İşletme kolu Montaj piyonu ve sabitleyici diskinin konumlandırılması.
10 Montaj piyonu Lastiğin sökülmesi ve takılması.
11 Sabitleyici diski Sabitleme ve lastiğin janttaki yerinden çıkarılması.
12 Montaj piyonu fişi Montaj piyonunun konumlandırılması.
13 Sabitleyici diski fişi Sabitleyici diskinin konumlandırılması.
14 Serbest bırakma pedalı İşletme kolunun serbest bırakılması.
15 Genel devre anahtarı
MS 75’un açılması ve kapatılması.
16 Yağ seviyesi göstergesi
MS 75’daki yağ seviyesinin gösterilmesi.
17 Hidrolik basınç topuzu Mandrin çalışma basıncının ayarlanması.
18 Hidrolik manometre Aracın hidrolik basıncının gösterilmesi.
19 Yağ azalma ışığı Redüktörde minimum yağ seviyesine ulaşıldığının gösterilmesi.
