*IMPORTANT NOTE*
Check Diagonal Measurements
To Ensure Square Layout Diagonal Measurements Must Be Equal.

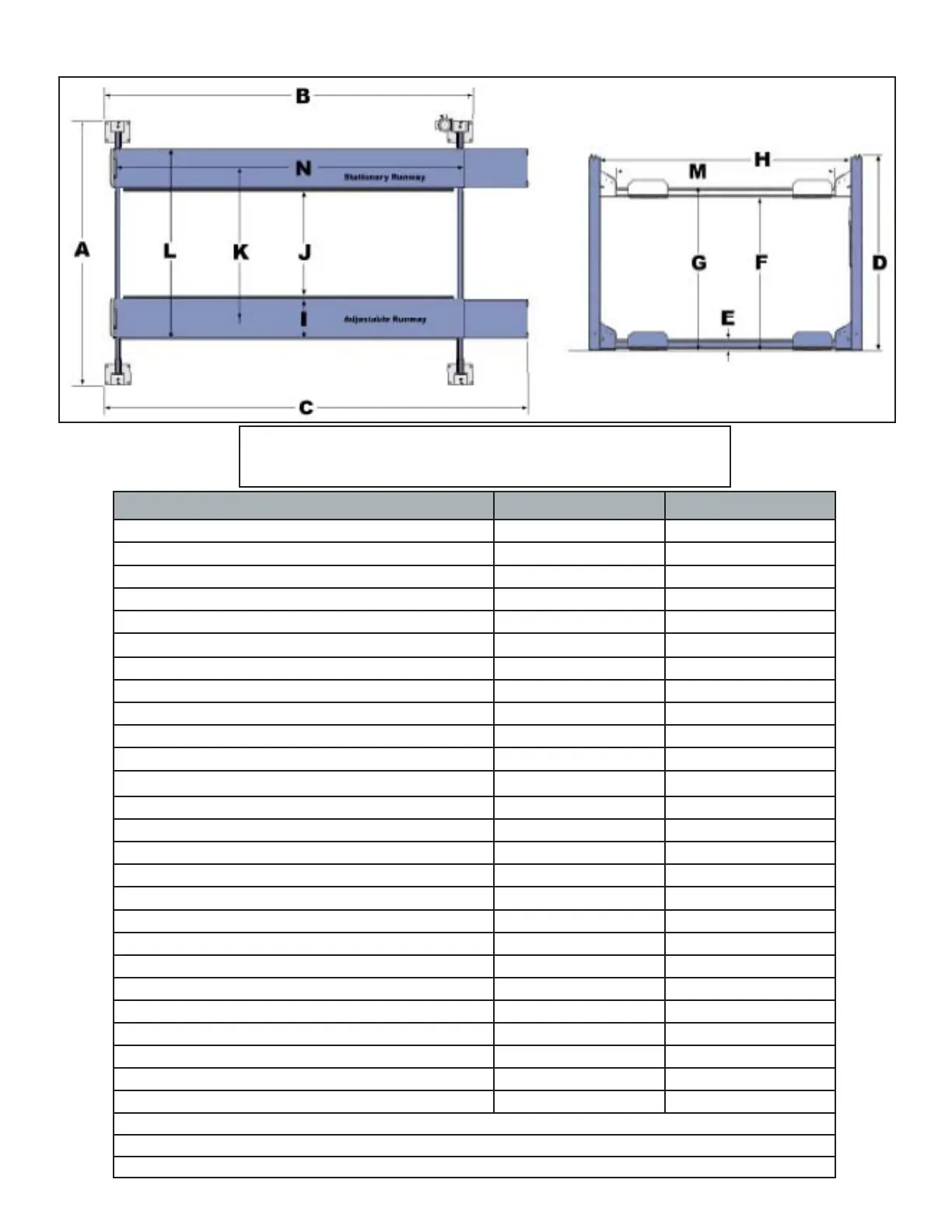

FLOOR PLAN
MODEL HD-7P HD-7W
Lifting Capacity 7,000 Lbs / 3,175 Kg 7,000 Lbs. / 3,175 Kg
A Overall Width 100” / 2,540 mm 110” / 2,800 mm
B Outside Length 174” / 4,420 mm 174” / 4,420 mm
C Overall Length 189” / 4,802 mm 189” / 4,802 mm
D Height of Columns 100” / 2,537 mm 100” / 2,537 mm
E – Min. Runway Height 5” / 125 mm 5” / 125 mm
F – Max. Rise 82” / 2083 mm 82” / 2083 mm
G Max. Lifting Height 87” / 2208 mm 87” / 2208 mm
H Width Between Columns 90” / 2,286 mm 100” / 2,546 mm
I Runway Width 19” / 482 mm 19” / 482 mm
J Width Between Runways (*) NARROW SETTING 37-1/2” / 955 mm 38” / 963 mm
J Width Between Runways (*) WIDE SETTING n/a 44” / 1121 mm
K Runway Centerline (*) NARROW SETTING 56-1/2” / 1437 mm 56.8" / 1445 mm.
K Runway Centerline (*) WIDE SETTING n/a 63” / 1603 mm.
L Outside Edge of Runways (*) NARROW SETTING 75-1/2” / 1919 mm 75-1/2” / 1927 mm.
L Outside Edge of Runways (*) WIDE SETTING n/a 82” / 2085 mm.
M Drive Thru Clearance 76-1/2” / 1947 mm. 86-1/2" / 2201 mm.
N Length of Runways 164” / 4178 mm 164” / 4178 mm
Min. Wheelbase @ Rated Capacity 70” / 1778 mm. 135" / 3429 mm.
Min. Wheelbase @ 75% Capacity 15 115" / 2921 mm.
Min. Wheelbase @ 50% Capacity 85" / 2159 mm. 95" / 2413 mm.
Min. Wheelbase @ 25% Capacity 70" / 1778 mm. 80" / 2032 mm.
Locking Positions 16 16
Lock Spacing Every 4” / 101 mm Every 4” / 101 mm
Lifting Time 50 Seconds 50 Seconds
Standard Motor(**) 220 VAC / 60Hz 1 Ph. 220 VAC / 60Hz 1 Ph.
* This dimension may be limited with the addition of rolling jacks. See Rolling Jack Specications on Separate page.
** Special Voltages Available upon Request.
The design, material and specications are subject to change without notice.
