BIRD 5000-XT - Descripción de Los Componentes

Introducción
3
Descripción de los componentes

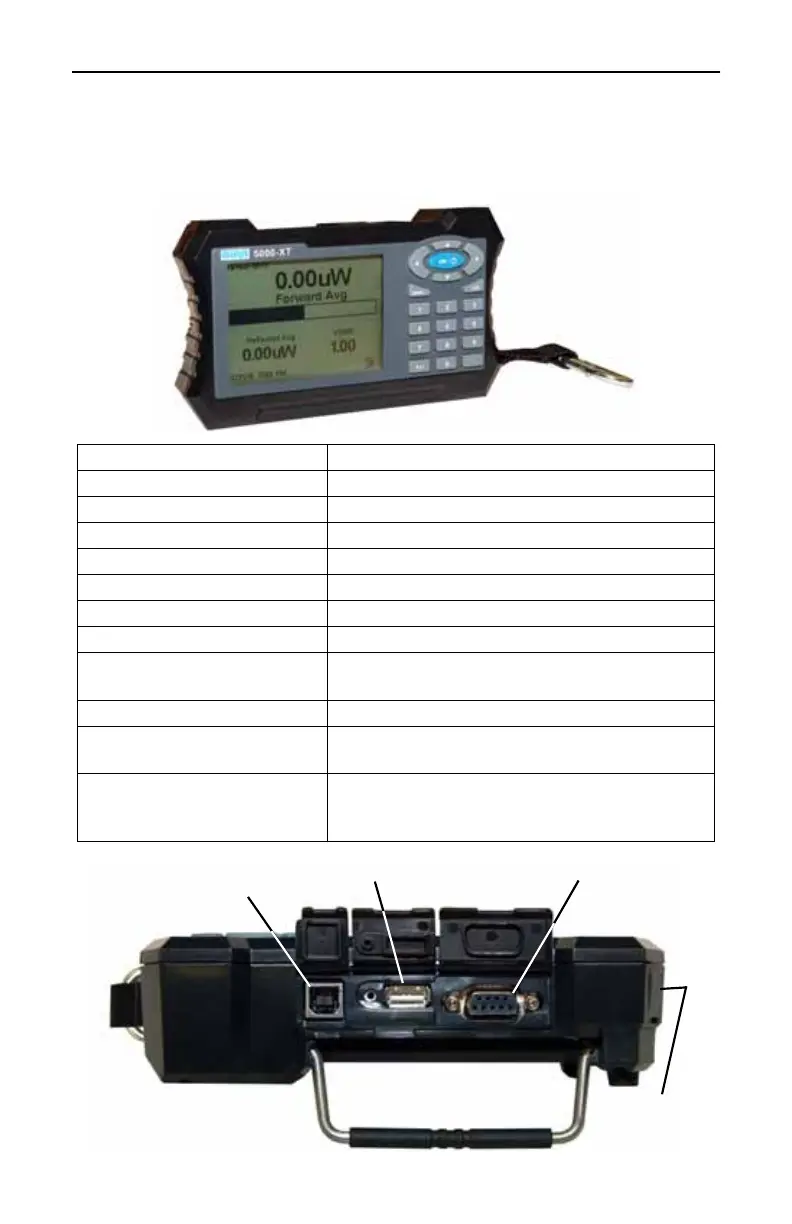

Figura 1 Descripción de los componentes
1. Tecla de punto Ingresa valores numéricos.
2. Tecla de OK/Power Enciende y apaga el DPM.
3. Tecla +/- Cambia entre números positivos y negativos.
4. Tecla Log Trae el menú de registro.
5. Tecla de Menú Trae el menú principal.
6. Teclas de flechas Navega por los ítems del menú.
7. Teclas numéricas Ingresa valores numéricos.
8. Puerto USB del sensor Conexión para sensores de potencia.
9. Puerto COM del
sensor
Conexión para sensores de potencia.
10. Puerto USB Conexión para la computadora.
11. Pantalla LCD Pantalla de cristal líquido con iluminación
posterior.
12. Conector de CC
externo
Conecta el adaptador AC o el de encendedor
de cigarrillos. Las fuentes externas encienden
la unidad y cargan la batería interna.
Puerto
USB
Puerto USB del sensor
P
uer
t
o
COM
d
e
l
sensor
Conector
DC (CC)
