Instalación
9
 Nota: La flecha en el elemento de potencia incidente debe
apuntar hacia la carga.
 Nota: La flecha en el elemento de potencia reflejada debe
apuntar hacia la fuente.
 Nota: Ambos elementos deben ser de tipo APM/DPM o 43,
no mezcle los elementos.
3. Coloque la potencia en el DPM al valor nominal de potencia del
elemento de potencia incidente.

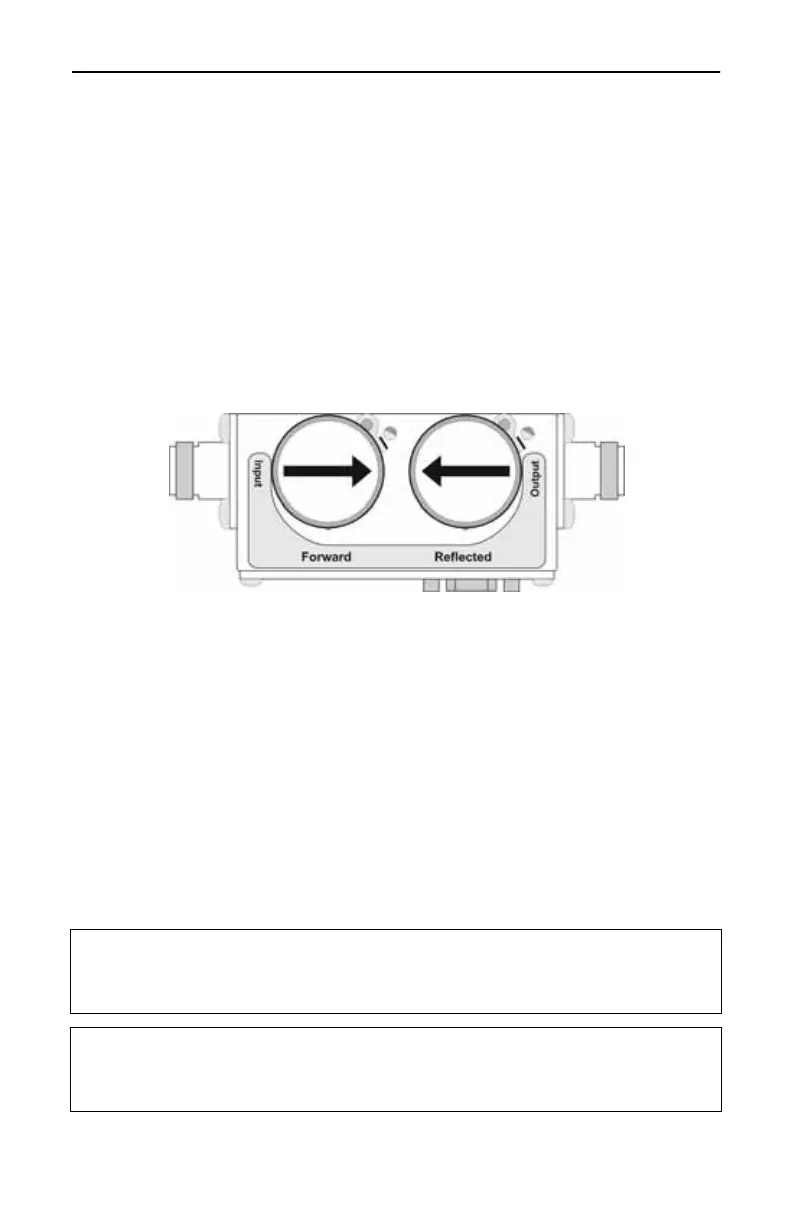

Figura 4 Orientación de los elementos del DPS
Conexión del sensor de potencia de banda ancha (WPS)
1. Elija lo siguiente:
Conecte el puerto DPM en el WPS Bird al puerto serial
"Sensor" en el DPM usando el cable de sensor proporcionado.
Conecte el puerto DPM en el WPS Bird al puerto USB
"Sensor" en el DPM usando el cable de sensor proporcionado.
2. Conecte el WPS a la línea de RF de modo que la flecha en el sensor
apunte hacia la carga.
Conexión del sensor de potencia terminado (TPS)
PRECAUCIÓN
Descargue todos los potenciales estáticos antes de conectar el TPS (-
EF). Un choque electrostático podría dañar el sensor.
PRECAUCIÓN
Al conectar el TPS o el TPS-EF, sólo gire la tuerca del conector.
Pueden ocurrir daños si se aplica torque al cuerpo del sensor.
