Installation
48
Branchemen t de Gaz
RÉGLAGEETTESTDEPRESSION
ChaquesectiondufourDFG-100-3opèreàrégi-
me nominal de 55,000 BTU/heure (16. 2 k w) (58
MJ/hr). Chaque section du four D FG-200-L opère
à régime nominal de 60,000 BTU/heure (17.6 kw)
(63MJ).Touslesfourssontréglésenusineen
fonction du type de gaz spécifié s ur la plaque si-
gnalétique.
Pression à l’entrée
Gaz Naturel Gaz Propane
Min Max Min Max
W.C. 7.0 10.5 11.0 13.0
kPa 1.742 2.61 2.74 3.23
Pression au collecteur
Gaz Naturel Gaz Propane
W.C. 3.5 10.0
kPa .87 2.49
D
Pression à l’entrée --- P res s io n d u g a z d ’ ar r i -
vée, avant l’entrée du four.
D
Pression au Collecteur --- P re s s ion d u g az à
l’entrée du ou des brûleurs principaux.
D
Min --- Pression recommandée pour le fonction-
nement du four.
D
Max --- Pression maximale à laquelle le fabricant
garantit le fonctionnement du four.
Pour maintenir la bonne pression de gaz, chaque
four est livré avec un régulateur. Le régulateur est
essentielpour le fonctionnement correct du fouret
il ne doit pas être retiré. Il est préréglé pour alimen-
ter le four avec une pression de gaz n aturel au col-
lecteur de 0,87 kPa (3,5” WC [à la colonne d’ eau])
et une pression de propane au collecteur de 2,50
kPa (10,5 WC).
NE PAS INSTALLER DE RÉGULA TEUR SUPPLÉ-
MENTAIREOÙLEFOURSECONNECTESUR
L’ALIMENTATIONDE GAZ SAUF SI LA PRESSION
D’ENTRÉE EST AU---DESSUS DU MAXIMUM.
Avant le raccordement du four, veillez à bien pur-
ger les conduites de gaz de toutes rognures mé -
talliques, limaille, bavures d’ enduit et autres dé-
bris. Après le raccordement, vérifiez la pression
du gaz.
Le four et sa vanne d’arrêt individuelle doivent être
déconnectés du système d’alimentation en cas de
test des conduites à pression manométrique su-
périeure à 1/2 psi (13.85 po à la colonne d’eau ou
3.45 kPa).
En cas de test à pressionmanométrique de 1/2 psi
(13.85poàlacolonned’eauou3.45kPa)oumoin-
dre, le four doit être isolé du système par la ferme-
ture de sa vanne d’arrêt manuelle individuelle.

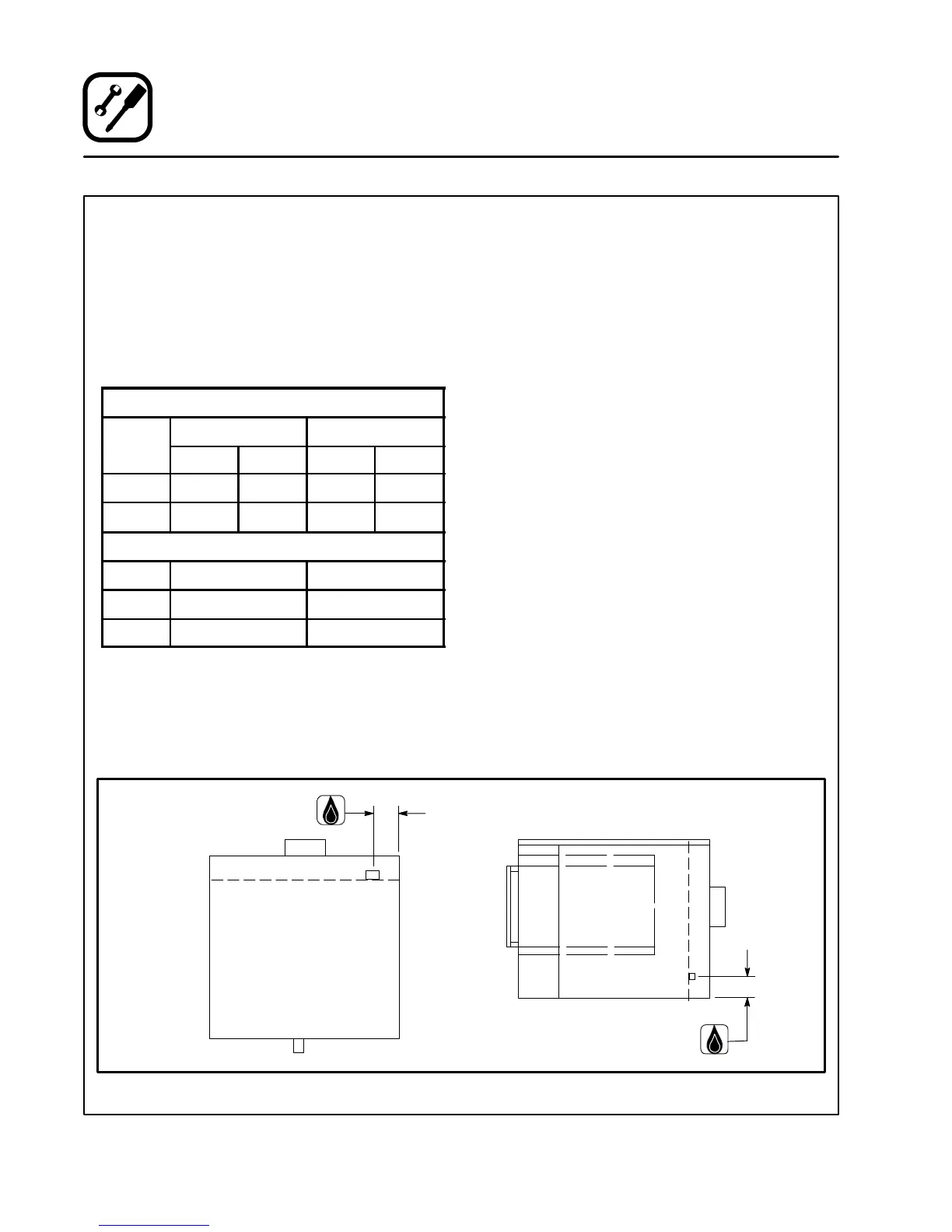

Branchement de Gaz 64 mm (2.5”)
Branchement de Gaz 86 mm (3.75”)
Figure 10
