JUST POWER ON20
Anmerkungen: Beim Installieren des Systems werden maximal fünf Lagen des
Energiespeichersystems (einschließlich Wechselrichter) auf dem Sockel
übereinander montiert. Mit jedem Hinzufügen oder Entfernen eines
Akkumulators erhöht bzw. verringert sich die Zahl der entsprechenden
Befestigungsbohrungen. Der Abstand zwischen benachbarten Akkumulatoren
beträgt 325 mm (situationsabhängig).
2.5 Installationswerkzeuge
Halten Sie die für die Installation und das Anschließen der Elektrik benötigten
Werkzeuge bereit.
Installationsort

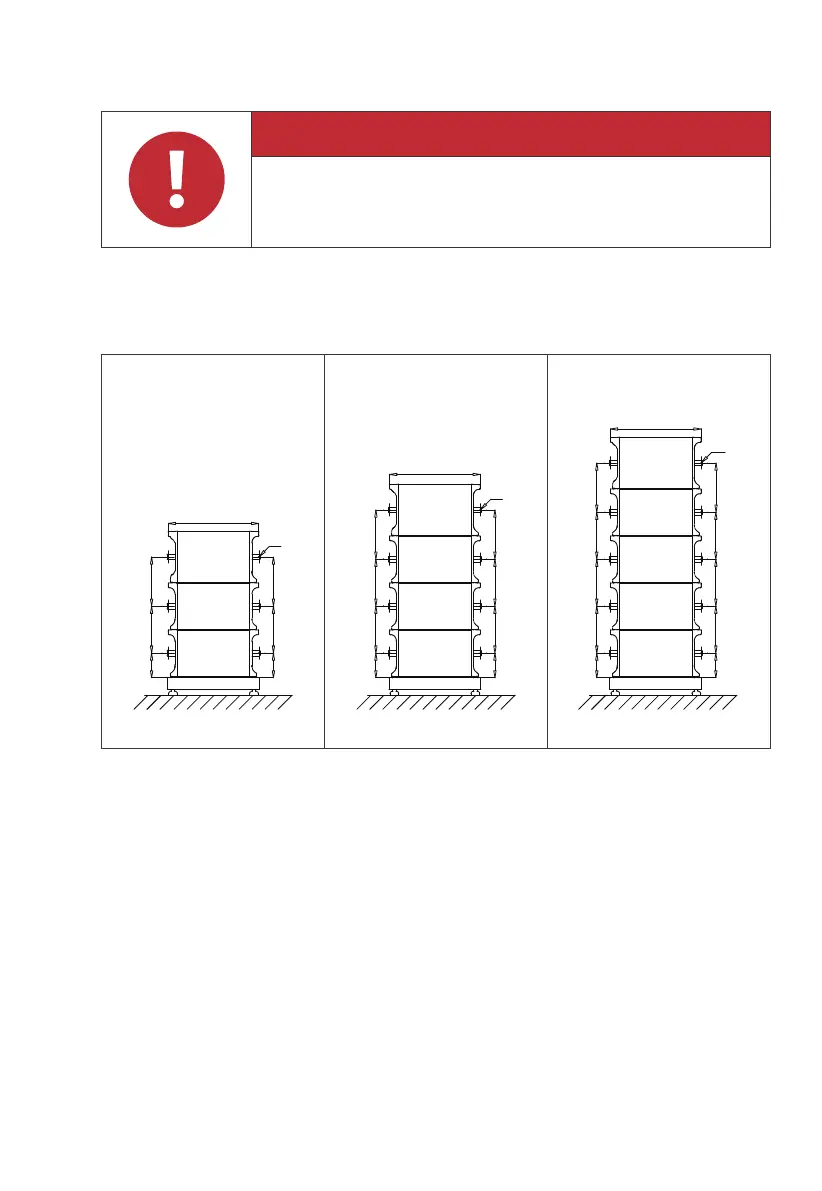

Maße der Wandbohrungen (Einheit: mm):
Gefahr
Achten Sie beim Bohren darauf, keine Wasser- und Stromleitungen
zu verletzen.
Abbildung 2-5
171.5mm
325mm 340mm
340mm325mm171.5mm
6-Ø8
626mm
171mm 325mm 325mm 340mm
171.5mm 325mm 325mm 340mm
8-Ø8
626mm
171.5mm
325mm 325mm
171.5mm
325mm 325mm
325mm 340mm
325mm
340mm
10-Ø8
626mm
(3 Lagen)
Boden Boden Boden
(4 Lagen) (5 Lagen)
