JUST POWER ON 23
2.6 Installationsschritte

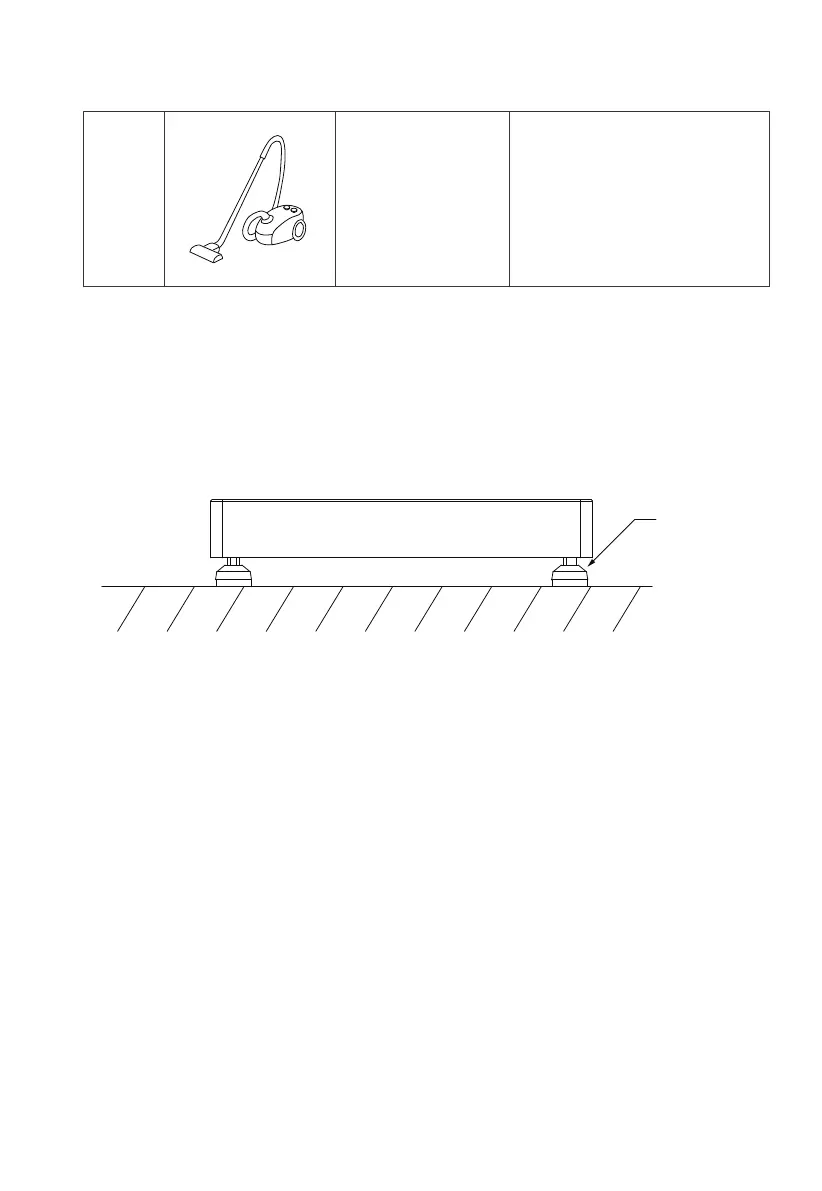

Schritt 1: Platzieren Sie den Sockel am Aufstellort auf dem Boden und stellen Sie
die Höhe der Standfüße so ein, dass der Sockel stabil steht. Ziehen Sie nach dem
Einstellen der Höhe die Muttern der Standfüße fest, damit sich die Standfüße
nicht lockern.
Schritt 2: Lokalisieren Sie die Bohrpositionen anhand der Aufmaßzeichnung aus
Abbildung 5-5 mit einem Maßband, markieren Sie sie mit einem Stift, bohren Sie
mit einer Bohrmaschine die Befestigungslöcher in die Wand und setzen Sie die
M8-Spreizhülsenanker ein.
Schritt 3: Halten Sie den Akkumulator B500 zu zweit an den beiden seitlichen
Griffen, heben Sie ihn aus der Verpackung und tragen Sie ihn zum Installationsort.
Platzieren Sie den Akkumulator auf dem Sockel und führen Sie seine vier Füße in
die vier Einkerbungen des Sockels ein.
Schritt 4: Nehmen Sie zwei Halterungen Nr. 1 und befestigen Sie sie mit vier
Schrauben M5x10 zu beiden Seiten des Akkumulators. Bringen Sie die
Halterungen Nr. 2 an den Spreizhülsenankern und die Blechschrauben der
Halterungen Nr. 1 an und ziehen Sie sie zum Schluss mit Muttern M8 und M5 fest.
Schritt 5: Wiederholen Sie die Schritte 3 und 4 und befestigen Sie der Reihe nach
die übrigen Akkumulatoren.
Schritt 6: Wiederholen Sie die Schritte 3 und 4, um den Wechselrichter EP600
über dem Akkumulator zu installieren.
Tabelle 2-4
22
Zum Reinigen des Aufstellorts
vor und nach der Installation
Staubsauger
Boden
Höhe der vier
Standfüße ist
einstellbar
