3.6 Stromnetz- und Lastkabel anschließen
Schritt 1: Wählen Sie anhand der Abbildung 6-3 den geeigneten Kabeltyp und die
geeignete Spezifikation. Entfernen Sie die Kabelisolierung. Angaben zur Länge
der zu entfernenden Isolierung sind Abbildung 3-6-1 zu entnehmen.
Schritt 2: Führen Sie die abisolierte Kabelader in den Crimp-Bereich des
Ringkabelschuhs ein und pressen Sie ihn fest mit einer Crimp-Zange zusammen
(siehe Abb. 3-6-2).
Schritt 3: Schließen Sie das Kabel mit den gecrimpten Kabelschuhen unter
Beachtung der Polarität der auf dem Klemmenkasten vermerkten Lastsymbole
an und ziehen Sie die Schrauben mit einem Schraubendreher fest (3-6-3).
Schritt 4: Schließen Sie das Kabel mit den gecrimpten Kabelschuhen unter
Beachtung der Polarität der auf dem Klemmenkasten vermerkten
Stromnetzsymbole an und ziehen Sie die Schrauben mit einem Schraubendreher
fest (Abbildung 3-6-4).
Schritt 5: Setzen Sie den wasserdichten PG-Anschluss in die AC-Schutzhaube des
Klemmenkastens ein und ziehen Sie die Sechskantmutter an der Unterseite des
wasserdichten PG-Anschlusses mit einer Stecknuss fest (Abbildung 3-6-5).
Schritt 6: Führen Sie das Kabel durch den wasserdichten PG-Anschluss und
befestigen Sie dann die Schutzhaube mit sechs M4-Schrauben am
Klemmenkasten. Ziehen Sie die Schrauben mit einem
Kreuzschlitzschraubendreher fest (Abbildung 3-6-6).
Schritt 7: Ziehen Sie die Mutter außerhalb der wasserdichten PG-Verbindung im
Uhrzeigersinn fest (Abbildung 3-6-7).
A=55~65mm
B=C+3mm

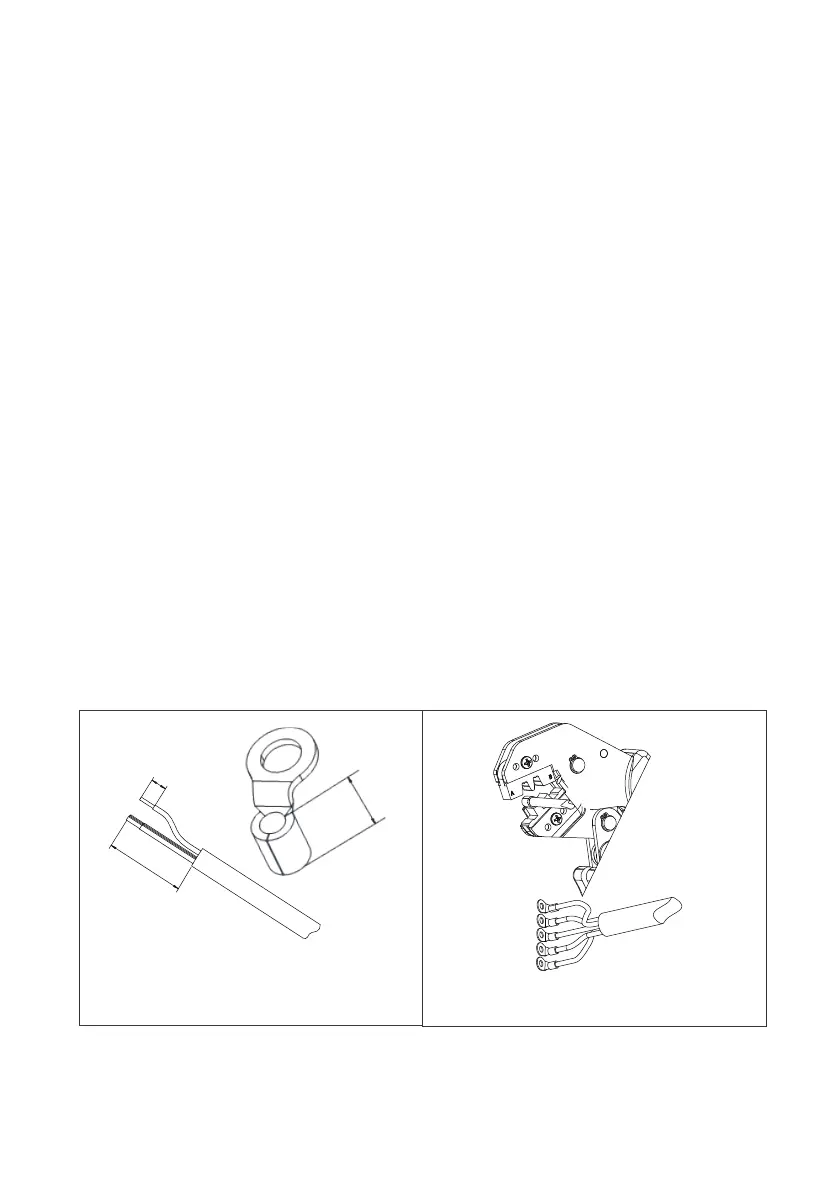

Abbildung 3-6-1 Abbildung 3-6-2
