3.3 EP600 – Beschreibung der externen Anschlussverdrahtung

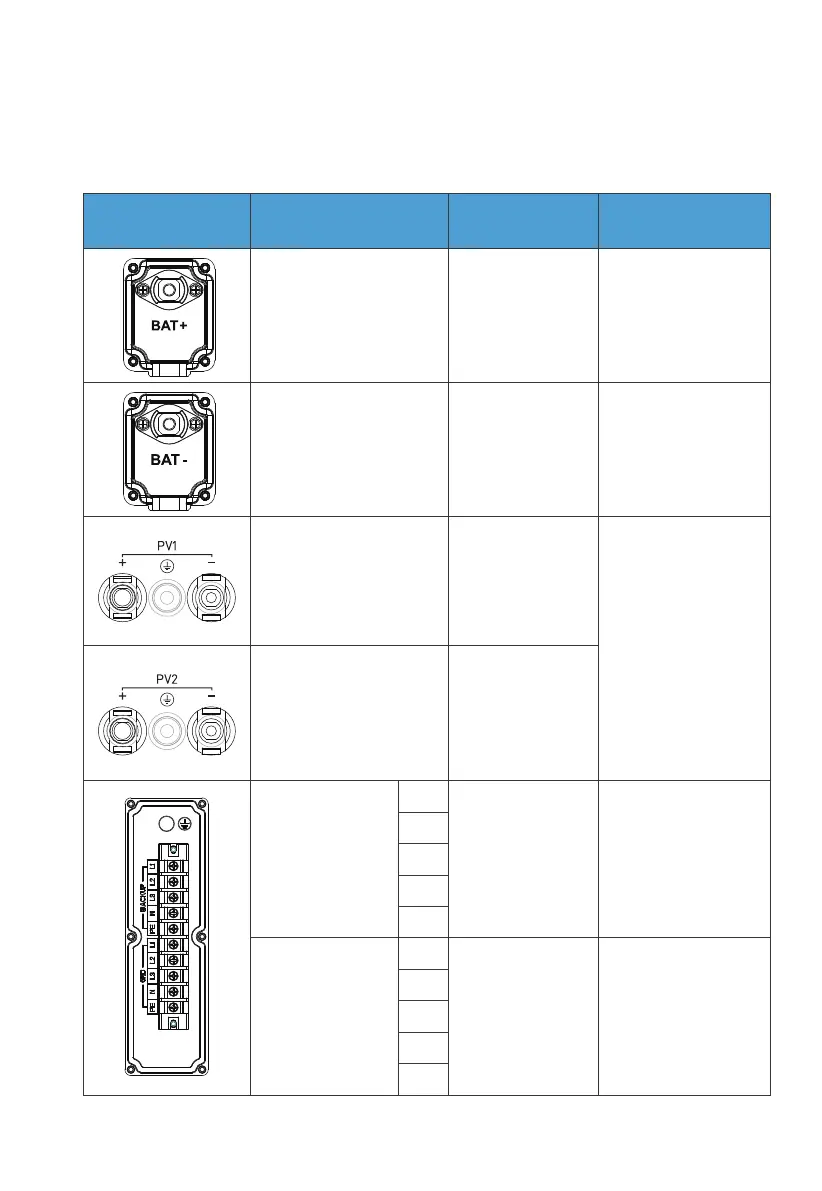

Abbildung 3-3 Kabelanleitung
Leiterquerschnitt
2,5 mm
2
～ 4 mm
2
Leiterquerschnitt
2,5 mm
2
～ 4 mm
2
Leiterquerschnitt
2,5 mm
2
～ 4 mm
2
Standardzubehör
B+: Verdrahtung
Batterieplus
B-: Verdrahtung
Batterieminus
Standardzubehör
Mehradriges
Kupferkabel für
den Außenbereich
Mehradriges
Kupferkabel für
den Außenbereich
Mehradriges
Kupferkabel für
den Außenbereich
Mehradriges
Kupferkabel für
den Außenbereich
Anschluss Kabelart
Definition
(STROMNETZ)
L1
L2
L3
N
PE
L1
L2
L3
N
PE
(Last)
Kabelspezifikation
PV1+: zu Solarpaneel-Plus
PV1-: zu Solarpaneel-Minus
PV1 PE: PV1 an Erdung
Solarpaneel
PV2+: zu Solarpaneel-Plus
PV2-: zu Solarpaneel-Minus
PV2 PE: PV2 an Erdung
Solarpaneel
