Bluetti EP600 - Beschreibung der Äußeren Anschlüsse des B500

JUST POWER ON 27

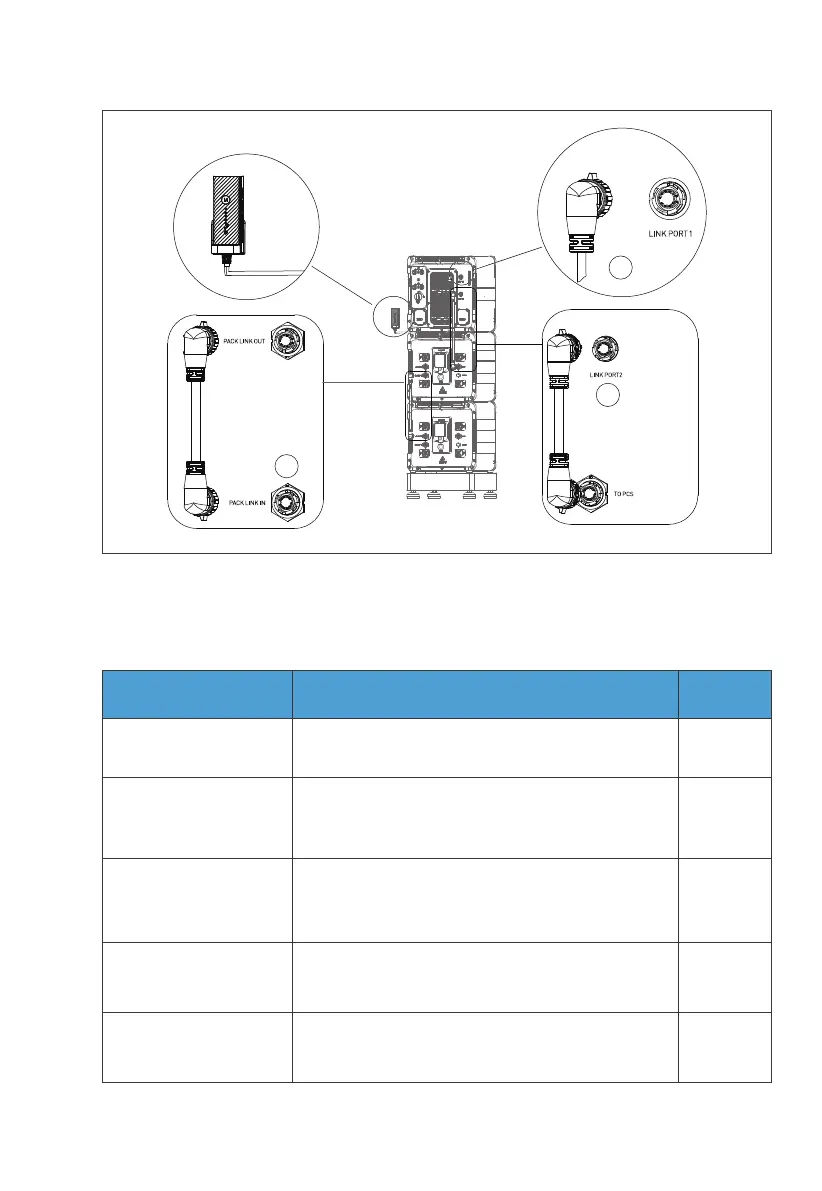

Abbildung 3-1
1
2
3
Kommunikationsmodul
3.2 Beschreibung der äußeren Anschlüsse des B500
Anschlussbezeichnung
Wechselrichter-
Signalanschluss
(PCS-Link)
Akkumulator-
Signaleingang
(PACK LinkIn)
Akkumulator-
Signalausgang
(PACK LinkOut)
Ausgang Plusleitung
Ausgang Minusleitung
Zum Anschließen des Wechselrichters. Nur der oberste
Akkumulator muss an den Wechselrichter angeschlossen
werden.
Anschlussfunktion Anmerkung
Tabelle 3-2
Für die Signalverbindung zum vorherigen Akkumulator,
wenn mehrere Akkumulatoren gestapelt sind
Der Ausgang (z. B. Wechselrichter oben) wird nicht
angeschlossen.
Für die Signalverbindung zum nächsten Akkumulator,
wenn mehrere Akkumulatoren gestapelt sind. Der
Eingang (z. B. Akkumulator unten) wird nicht
angeschlossen.
Zum Anschließen an den Plus-Ausgang anderer
Akkumulatoren oder an den B+ Anschluss eines
Wechselrichters.
Darauf
achten, dass
das Kabel
gesteckt ist
Darauf
achten, dass
das Kabel
gesteckt ist
Zum Anschließen an den Minus-Ausgang anderer
Akkumulatoren oder an den B- Anschluss eines
Wechselrichters.
