3.4 Anschluss Schutzerde (PE)
Voraussetzung: Fertigen Sie das Erdungskabel an (empfohlen werden ein
grün-gelbes Stromkabel mit 2,5 mm
2
～ 4 mm
2
Leiterquerschnitt für den
Außenbereich und ein Ringkabelschuh Rnb3.5-5s)

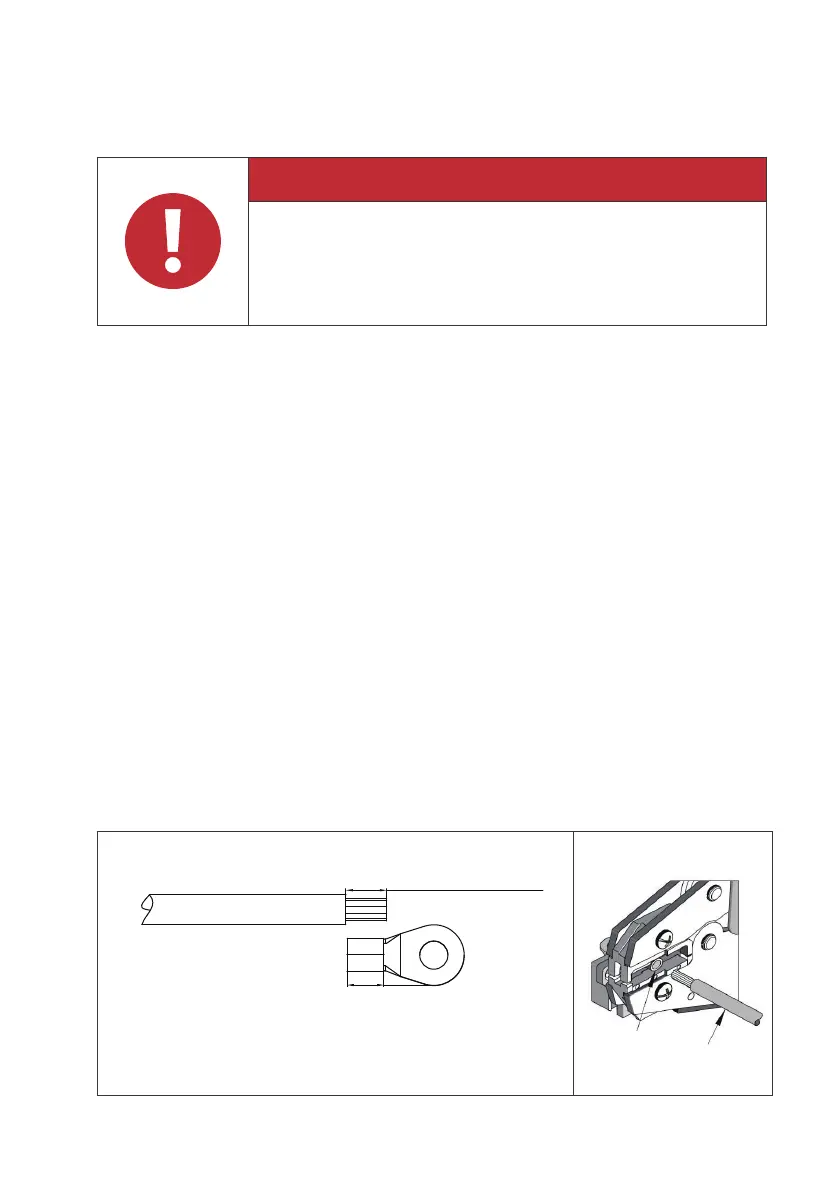

Schritt 1: Entfernen Sie die Isolierung des Erdungskabels mit einer Abisolierzange
(siehe Abb. 3-3-1).
Schritt 2: Führen Sie die abisolierte Kabelader in den Crimp-Bereich des
Ringkabelschuhs ein und pressen Sie ihn fest mit einer Crimp-Zange zusammen
(siehe Abb. 3-3-2).
Schritt 3: Befestigen Sie den Ringkabelschuh mit einer M5-Schraube an der in
Abbildung 3-3-3 gezeigten Position. Empfohlen wird ein Anzugsdrehmoment
von 3 Nm.
Anmerkung 1: L3 ist der Abstand zwischen der isolierten Anschlussfläche des
Kabels und dem hinteren Abschnitt des Crimp-Bereichs der Anschlussklemme,
und L4 ist die Länge des Leiters, der über den Crimp-Bereich der
Anschlussklemme hinausragt.
Anmerkung 2: Der nach dem Crimpen des Klemmteils entstandene Hohlraum
muss den Kabelleiter vollständig bedecken. Kabelleiter und Klemme müssen
eng miteinander verbunden sein.
Gefahr
PV-Pluspol und -Minuspol des Wechselrichters dürfen nicht
geerdet werden, da der Wechselrichter andernfalls ausfällt.
Alle nicht stromführenden Metallteile (Halterung, Verteilerkasten,
Wechselrichtergehäuse, Akkugehäuse etc.) des
Energiespeichersystems EP600 sollten geerdet sein.
L2 ist 3 mm länger als L1
3-3-1
Öffnung
Kabel
