JUST POWER ON32
(Zur Unterscheidung wird empfohlen, Plus- und Minuspole mit unterschiedlichen
Farben zu kennzeichnen.);
Schritt 2: Entfernen Sie die Isolierung der Plus- und Minuskabel mit einer
Abisolierzange. Angaben zur Länge der zu entfernenden Isolierung sind
Abbildung 3-5-1 zu entnehmen.
Schritt 3: Führen Sie die abisolierten Kabel (Plus und Minus) in die
entsprechenden Kabelschuhe ein und pressen Sie das Kabel mit einer
Crimp-Zange zusammen, um es fest mit dem Innenteil zu verbinden (siehe
Abbildung 3-5-2).
Schritt 4: Die gecrimpten Plus- und Minuskabel werden durch die
Kontermuttern geführt und in die jeweiligen Kunststoffgehäuse eingeführt, bis
ein Klicken zu hören ist, das anzeigt, dass das Innenteil eingerastet ist. Ziehen Sie
die Kontermuttern fest (siehe Abbildung 3-5-3/4).
Schritt 5: Prüfen Sie Plus- und Minuspol mit einem Multimeter (siehe Abbildung
3-4-5).
Nach der Überprüfung kann der PV-Eingang des Wechselrichters sinngemäß
zusammengesetzt werden (siehe Abbildung 3-5-6). Falls die positiven und
negativen PV-Anschlüsse des Wechselrichters getrennt werden müssen, führen
Sie das Spezialwerkzeug in den Bajonettverschluss ein (siehe Abb. 3-5-7), drücken
es kräftig nach unten und ziehen den Stecker behutsam ab.
Step 7 : Tighten the nut outside the PG waterproof joint clockwise(Figure 3-5-7).

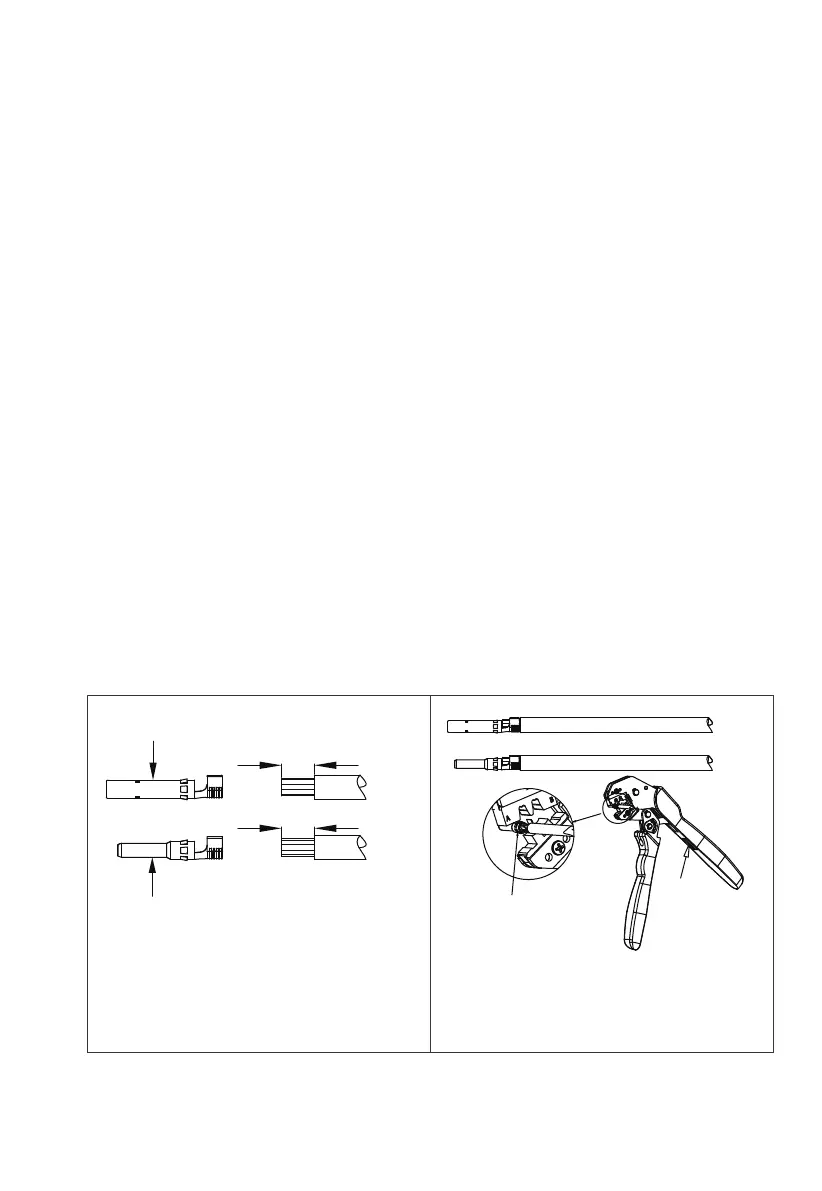

Abbildung 3-5-1 Abbildung 3-5-2
1.Plus-Innenteil
2.Minus-Innenteil
7-9mm
7-9mm
2
1
Pressen
Crimp-Zange
