Bluetti EP600 - Page 46

JUST POWER ON 43

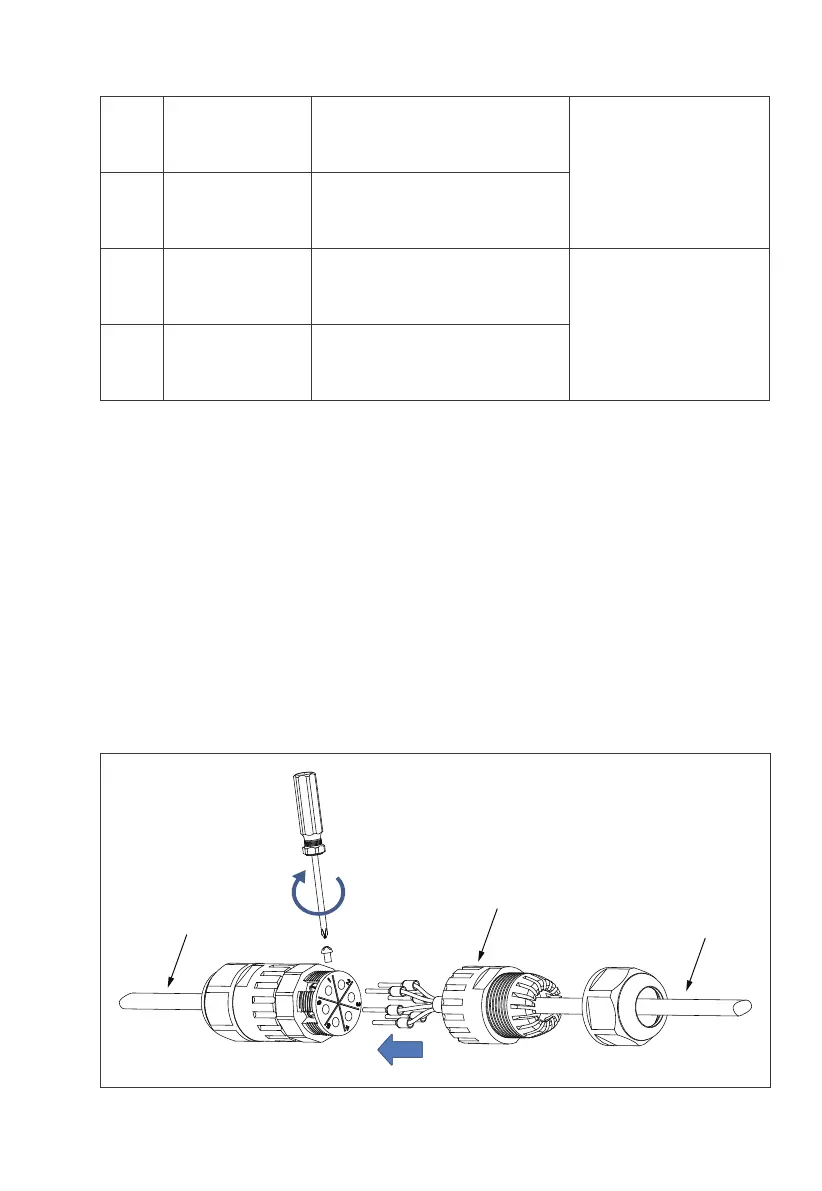

Arbeitsschritte.
Schritt 1: Entfernen Sie das nicht verbundene Ende des CT-Anschlussadapters
gegen den Uhrzeigersinn.
Schritt 2: Führen Sie das Verlängerungskabel in das Steckergehäuse und
installieren Sie das entsprechende Signalkabel in den Steckerstiften.
Schritt 3: Ziehen Sie die Schrauben des Steckverbinders mit einem
Schraubendreher fest.
Schritt 4: Ziehen Sie vorsichtig am sechspoligen Anschlusskabel, um festzustellen,
ob die Verbindung fest ist.
Schritt 5: Ziehen Sie das Steckergehäuse und die Mutter im Uhrzeigersinn fest.
3
4
5
6
Minuspol des
Stromwandlerausgangs
Pluspol des
Stromwandlerausgangs
Minuspol des
Stromwandlerausgangs
Pluspol des
Stromwandlerausgangs
Zum Anschließen
der Stromnetzphase
S an den
Stromwandler
Zum Anschließen
der Stromnetzphase
T an den
Stromwandler
CT-S- (Schwarz)
CT-S+ (Rot)
CT-T- (Schwarz)
CT-T+ (Rot)
CT-Anschlusskabel
Schrauben festziehen
Signal-Verlängerungskabel
Steckergehäuse
