Deutsch–131 609 929 J60 • (05.12) PS
Sonderwerkstücke
Beim Sägen von gebogenen oder runden Werkstü
cken müssen Sie diese besonders gegen Verrutschen
sichern. An der Schnittlinie darf kein Spalt zwischen
Werkstück, Anschlagschiene und Sägetisch entste
hen.
Falls erforderlich müssen Sie spezielle Halterungen an
fertigen.
Einlegeplatte auswechseln
Die rote Einlegeplatte 9 kann nach längerem Gebrauch
des Elektrowerkzeugs verschleißen.
Wechseln Sie eine defekte Einlegeplatte aus.
Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
Schrauben Sie die Schrauben 53 mit dem mitgeliefer
ten Kreuzschraubendreher heraus. (siehe Bild
)
Setzen Sie die neue Einlegeplatte 9 ein und schrauben
Sie alle Schrauben 53 wieder ein.
Profilleisten (Boden- oder Deckenleisten) bearbeiten
Profilleisten können Sie auf zwei verschiedene Arten
bearbeiten:
– gegen die Anschlagschiene angestellt,
– flach liegend auf dem Sägetisch.
Probieren Sie den eingestellten Gehrungswinkel im
mer zuerst an einem Abfallholz aus.

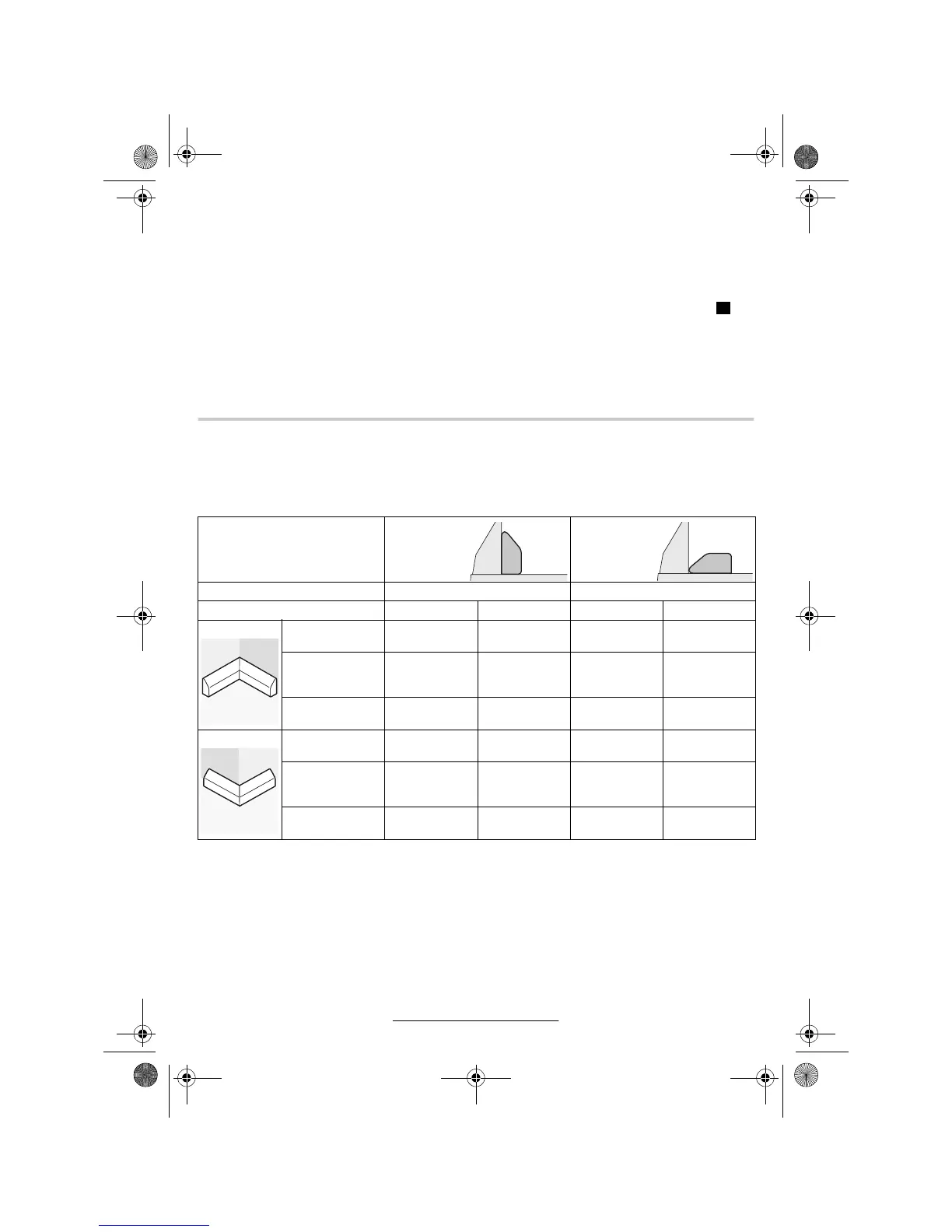

R
Einstellungen gegen
Anschlag?
schiene
angestellt
flach
liegend
auf dem
Sägetisch
vertikaler Gehrungswinkel 0° 45°
Bodenleiste linke Seite rechte Seite linke Seite rechte Seite
Innenkante horizontaler
Gehrungswinkel
45° links 45° rechts 0° 0°
Positionierung des
Werkstücks
Unterkante
auf Sägetisch
Unterkante
auf Sägetisch
Oberkante
an der
Anschlagschiene
Unterkante
an der
Anschlagschiene
Fertiges Werkstück
befindet sich …
…
links
vom Schnitt
…
rechts
vom Schnitt
…
links
vom Schnitt
…
links
vom Schnitt
Außenkante horizontaler
Gehrungswinkel
45° rechts 45° links 0° 0°
Positionierung des
Werkstücks
Unterkante
auf Sägetisch
Unterkante
auf Sägetisch
Unterkante
an der
Anschlagschiene
Oberkante
an der
Anschlagschiene
Fertiges Werkstück
befindet sich …
…
rechts
vom Schnitt
…
links
vom Schnitt
…
rechts
vom Schnitt
…
rechts
vom Schnitt
