BPW-EA-AS 37772001de Seite 15
Deutsch
Montage 4
Montage Nabenkapsel und Rotor 4.1
[7] Weißen Dichtring des Rotors (811 oder 811a, je
nach Bereifung) auf richtigen Sitz am Ende des
Gewindes prüfen, ggf. bis zum Anschlag aufschie-
ben (Bild 3, Ausschnitt).
[8] Rotor in den Adapter (817) der Nabenkapsel und
den Stator (821) im Achsschenkel einführen und
bis zur Anlage eindrücken.
Ein geringer Widerstand ist dabei zu überwinden.
[9] Rotor in den Adapter einschrauben und handfest
(ca. 5 Nm) anziehen.
[4] Neuen O-Ring (459) in die Nut der Radnabe (Pfeil)
einsetzen. (Bei Achsen mit ECO Plus Unit entfällt
der O-Ring).
[5] Vormontierte Nabenkapsel für BPW AirSave (814)
im Bereich der O-Ring Anlagefl äche (nur bei
ECO Plus 3) und des Gewindes dünn mit BPW
Spezial-Langzeitfett ECO-Li
Plus
einstreichen.
[6] Nabenkapsel auf die Radnabe aufschrauben und
mit dem vorgeschriebenen Anziehdrehmoment
anziehen.
Anziehdrehmomente:
ECO Plus 3 Nabenkapsel SW 110 350 Nm
ECO Plus Nabenkapsel SW 110 800 Nm
4.1 Montage Nabenkapsel und Rotor
Das Rad kann während der Demontage / Montage
an der Radnabe montiert bleiben.
[1] Fahrzeug gegen Wegrollen sichern.
[2] Nabenkapseln (SW 110) von der Radnabe ab-
schrauben.
[3] O-Ring (459) aus der Nut der Radnabe entfernen.
(Bei Achsen mit ECO Plus Unit entfällt der O-Ring).

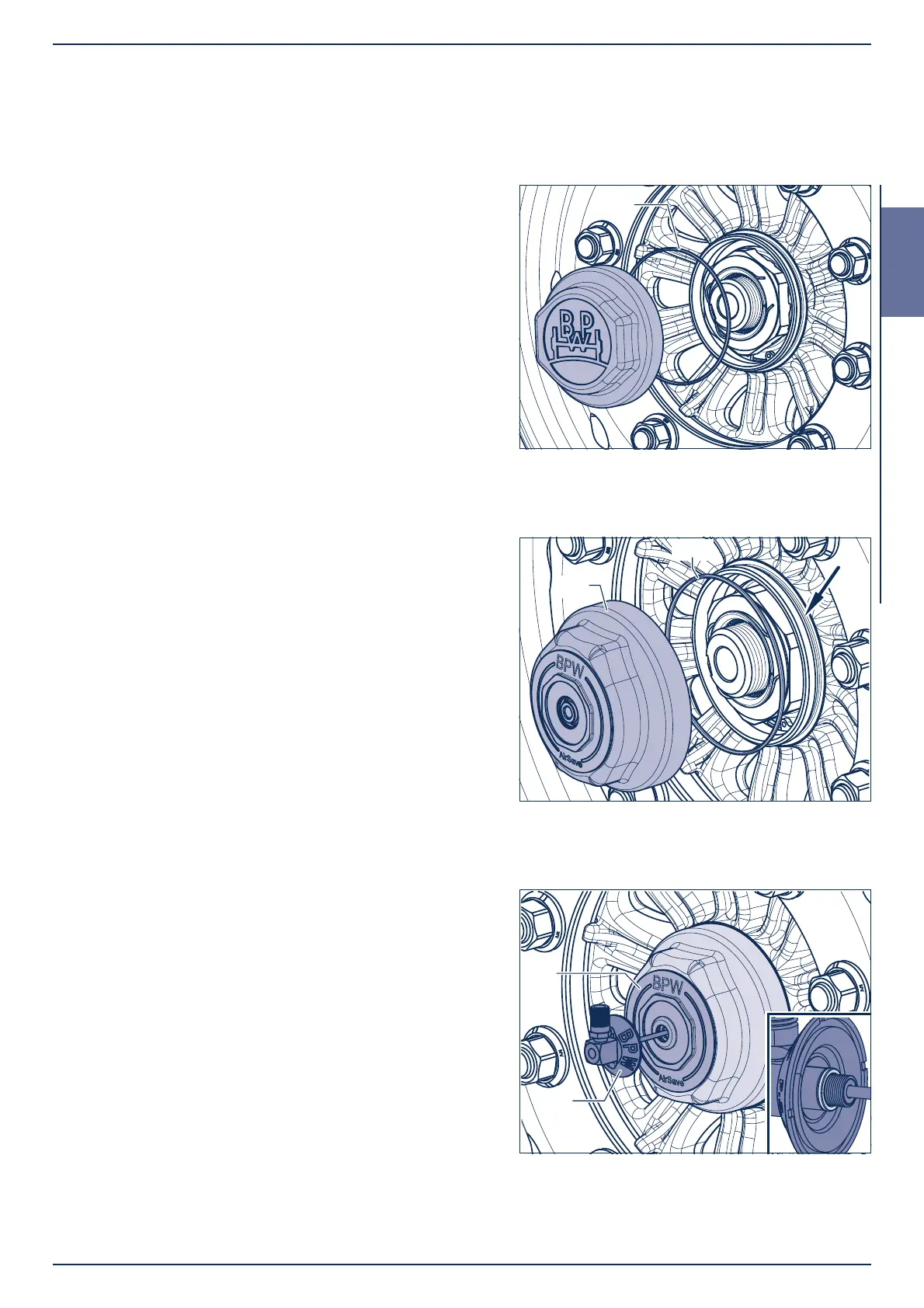

Bild 1
Bild 2
Bild 3
