BPW-EA-AS 37772001de Seite 17
Deutsch
Montage 4
Montage AirSave Control Box 4.3
[4] AirSave Control Box mit den Befestigungsschrau-
ben in die Bohrungen einsetzen.
[5] Sicherungsmuttern (SW 13) mit Scheiben auf-
schrauben und mit einem Anziehdrehmoment von
25 Nm festziehen.

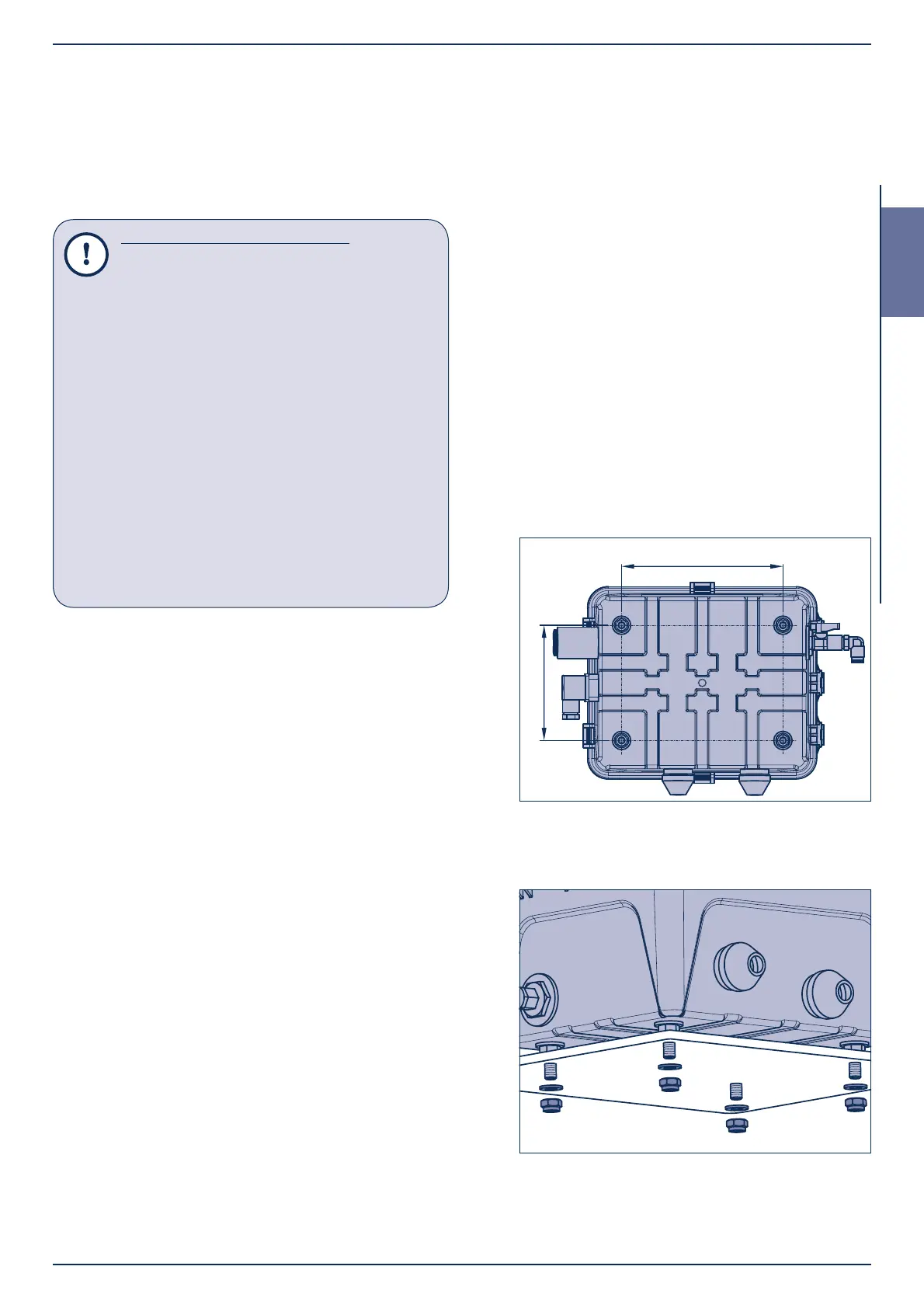

4.3 Montage der AirSave Control Box
Einbau- und Reparaturhinweis!
Beim Bohren der Befestigungslöcher auf
Strom- und Pneumatikleitungen sowie auf
tragende Teile achten.
Zum Anschluss an die Fahrzeugverkabe-
lung nur runde Kabel mit einem Quer-
schnitt Ø 6 – 10 mm verwenden, um die
Dichtheit der PG11 Verschraubung zu
gewährleisten.
Die AirSave Control Box sollte in einem
geschützten und gut zugänglichen Bereich
in der Nähe der Pneumatikeinrichtungen
montiert werden.
Der Deckel des Schaltkastens muss für
Einstellarbeiten abnehmbar sein und darf
nicht versperrt werden.
Vor der Entlüftung muss ein Freiraum von
min. 50 mm eingehalten werden.
[1] AirSave Control Box (842) in der gewünschten
Montageposition anhalten.
[2] Positionen für die Befestigungslöcher anzeichnen.
[3] Löcher Ø 9 mm bohren und leicht entgraten.
Bild 8
Bild 7
