BPW-EA-AS 37772001deSeite 22
Deutsch
5 Inbetriebnahme

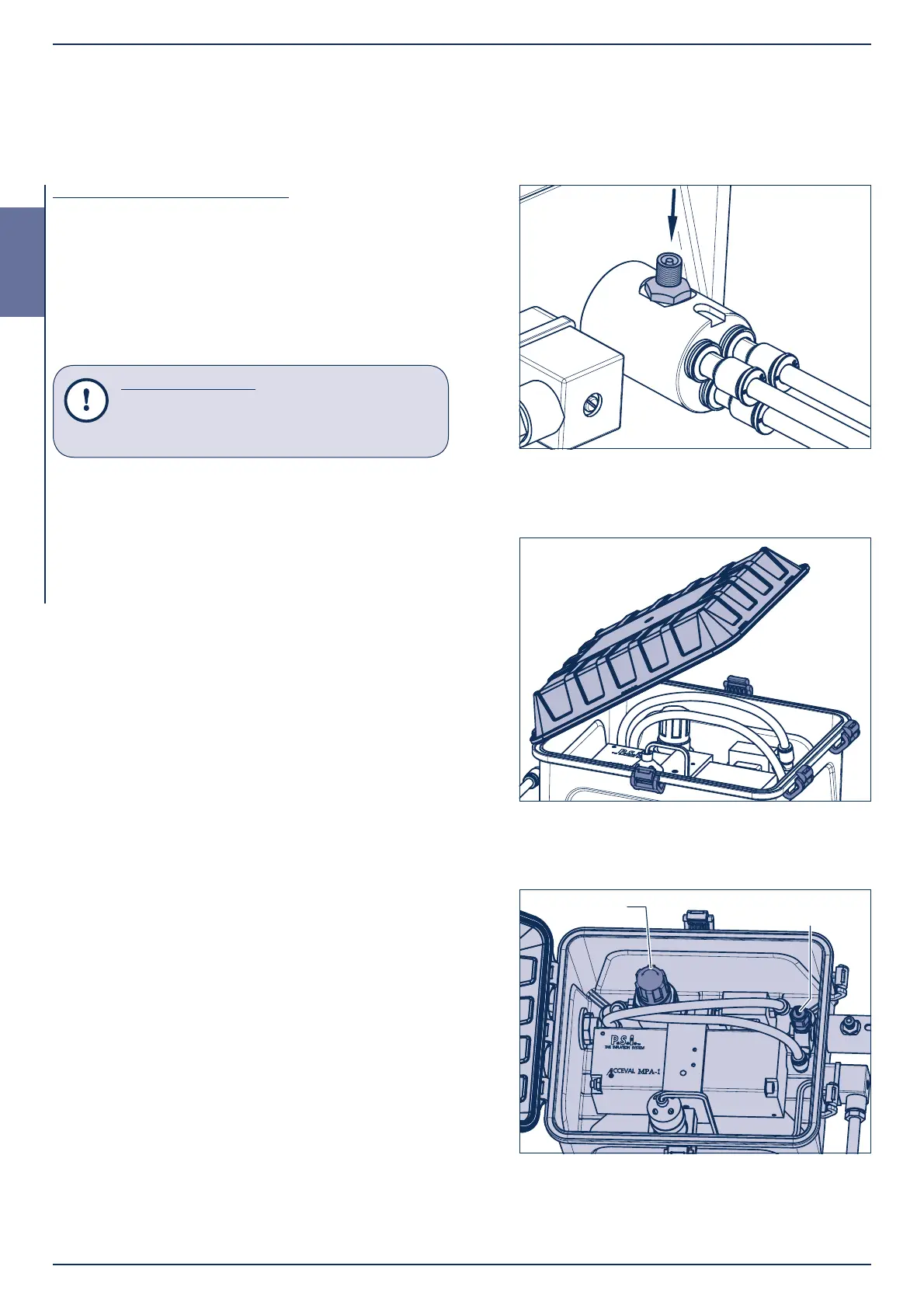

5.2 Überprüfen des Ausgangsdrucks der Steuereinheit
Einstellen des Ausgangsdrucks
[1] Manometer wie in [1] und [2] beschrieben an-
schließen und den Druck ablesen.
[2] Manometer entfernen und Luft über das Ventil
ablassen.
[3] Pumpvorgang abwarten, Manometer erneut an-
schließen und den Ausgangsdruck am Manometer
ablesen.
Reparaturhinweis!
Vor Ö nen der AirSave Control Box immer
das Absperrventil zudrehen und die Luft
am Überdruckventil ablassen.
Bild 19
Bild 20
[4] Befestigungslaschen von dem Deckel der Control
Box lösen und Deckel aufklappen.
[5] Einstellknopf durch Hochziehen entriegeln und in
kleinen Schritten drehen.
- Erhöhung des Ausgangsdruck durch Drehen im
Uhrzeigersinn
- Verringerung des Ausgangsdrucks durch
Drehen entgegen dem Uhrzeigersinn
[6] Manometer entfernen und Luft über das Ventil
ablassen.
[7] Pumpvorgang abwarten, Manometer erneut an-
schließen und den Ausgangsdruck am Manometer
ablesen.
[8] Prüfvorgang zweimal wiederholen.
[9] Einstellknopf reindrücken und dadurch verriegeln.
[10] Deckel auf die Control Box legen und mit den
4 Befestigungslaschen sichern.
[11] Ausgangsdruck erneut kontrollieren und ggf. die
Einstellung erneut vornehmen.
Einstellknopf
Überdruck-
schutzventil
Bild 18
