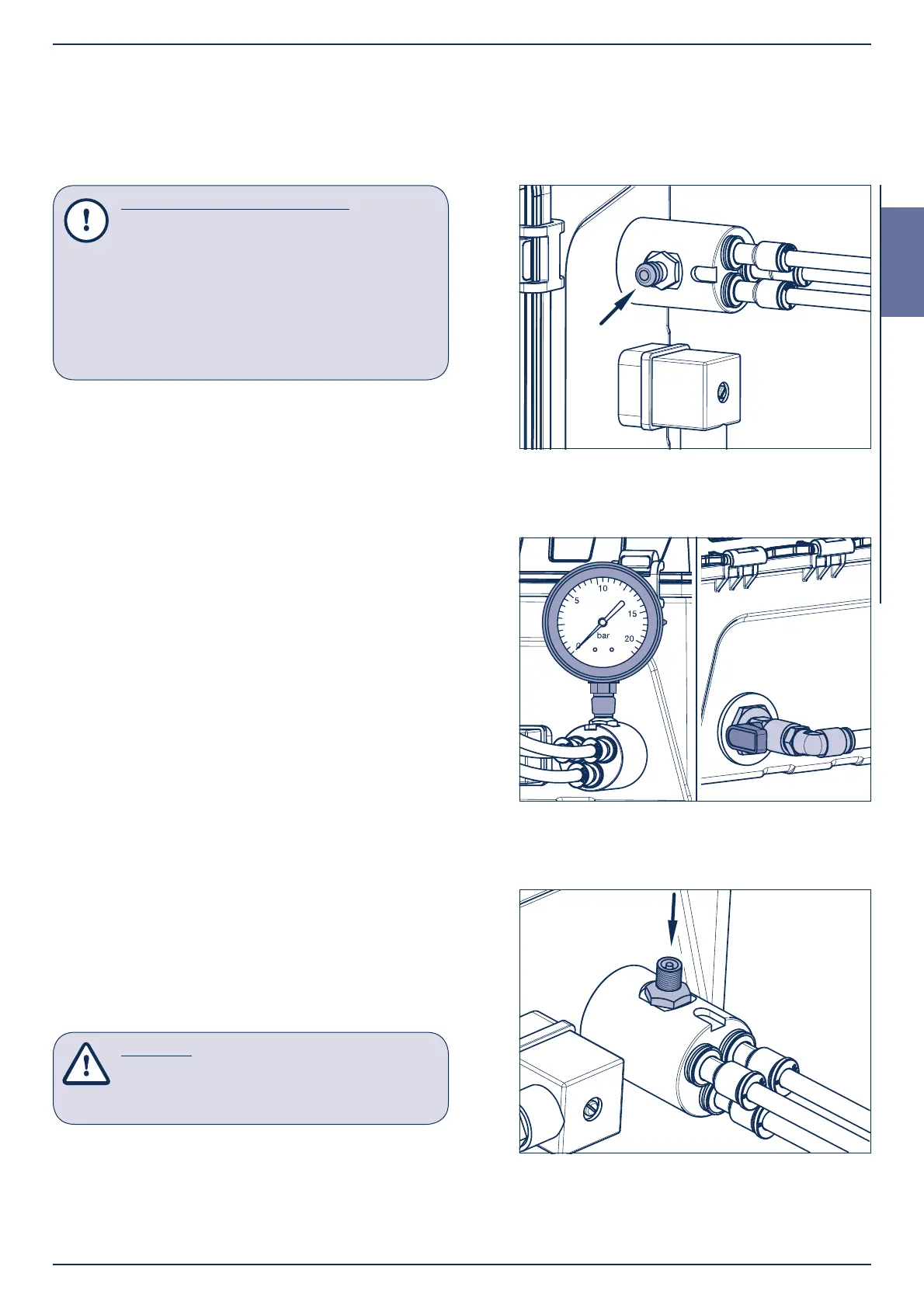

BPW-EA-AS 37772001de Seite 21
Deutsch
Montage 5
Überprüfen des Ausgangsdrucks der Steuereinheit 5.1
[2] Manometer am Prüfanschluss anschließen.
(Achtung, Manometer ist nicht im LIeferumfang
enthalten)!
[3] Absperrventil an der AirSave Control Box (842)
ö nen.
[4] Druck am Manometer ablesen, wenn der Pump-
vorgang beendet ist.
Einbau- und Reparaturhinweis!
Vor Beginn der Arbeit am System oder an
den Radenden immer das Absperrventil
zudrehen und die Luft am Überdruckventil
ablassen.
Der Ausgangsdruck muss 0,1 bis 0,2 bar
über den vom Hersteller empfohlenen Rei-
fendruck liegen, um den Ö nungsdruck der
nachgeschalteten Bauteile auszugleichen.
Der Ausgangsdruck ist voreingestellt (siehe Deckel
der AirSave Control Box) und muss vor Inbetrieb-
nahme geprüft werden.
[1] Kappe am Prüfanschluss entfernen (Pfeil, Bild 15).
Bild 15
Bild 16
Absperrventil
[5] Manometer entfernen.
[6] Druck am Ventil ablassen.
[7] Pumpvorgang der AirSave Control Box abwarten
und anschließend das Manometer erneut montie-
ren.
[8] Prüfvorgang zweimal wiederholen.
Warnung:
Falsch eingestellter Ausgangsdruck kann
zu Reifenausfall, erhöhten Reifenverschleiß
und erhöhten Kraftsto verbrauch führen.
[9] Manometer entfernen und die Schutzkappe auf
das Ventil schrauben.
Bild 17
