BPW-EA-AS 37772001deSeite 18
Deutsch

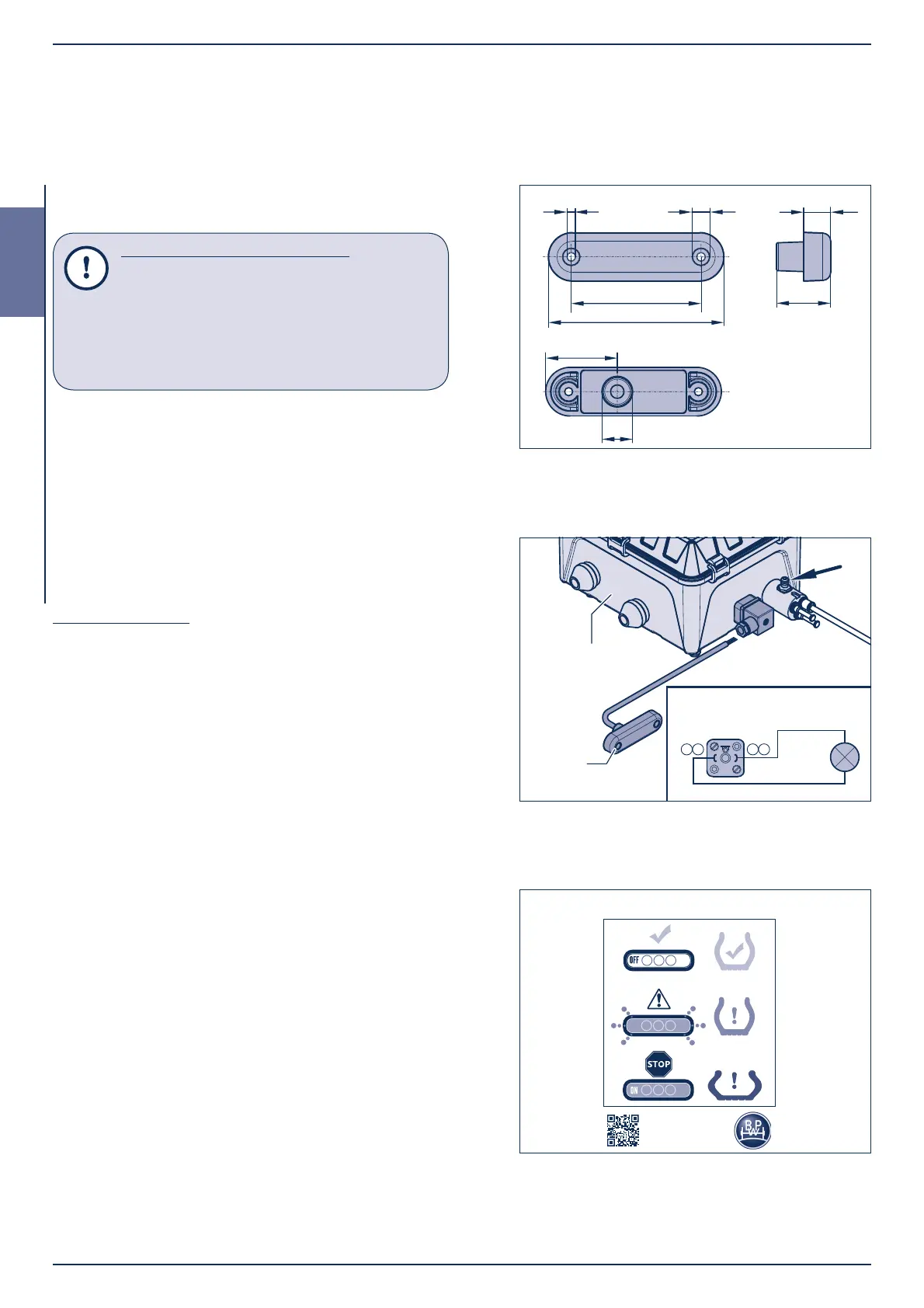

4 Montage
4.4 Montage der AirSave LED Anzeige und Aufkleber
7<5(35(6685(&21752/6<67(0
[4] Mitgelieferten Aufkleber in der unmittelbaren Nähe
der AirSave LED Anzeige anbringen.
AirSave LED Anzeige blinkt:
Der AirSave arbeitet und gleicht den Druckverlust
im Reifen aus. Die Fahrt muss nicht unterbrochen
werden.
AirSave LED Anzeige blinkt länger als 10 Minuten:
Eine Überprüfung der Reifen, Druckluftleitungen
und Verbindungen ist erforderlich.
AirSave LED Anzeige leuchten dauerhaft:
Der AirSave kann den Druckverlust im System
nicht mehr ausgleichen. Es ist umgehend eine
Fachwerkstatt aufzusuchen.
Bild 11
4.4 Montage der AirSave LED Anzeige und
des Aufklebers
Einbau- und Reparaturhinweis!
Die AirSave LED Anzeige muss über den
Rückspiegel für den Fahrer sichtbar sein!
Die Anschlussleitungen zur AirSave Con-
trol Box sind so zu verlegen, dass sie vor
Beschädigungen und Scheuern geschützt
sind.
[1] Die AirSave LED Anzeige (841) im rückwärtigen
Sichtbereich des Fahrers montieren.
[2] Loch für die Kabeldurchführung (Ø 11 mm) und
ggf. für die Befestigungsschrauben bohren.
Bild 10
[3] Anschlussleitungen zur Air Save Control Box (842)
verlegen und nach Skizze anschließen.
Funktionsprüfung:
Zur Funktionsprüfung den Deckel vom Prüfanschluss
(Pfeil) entfernen und etwas Luft ablassen. Bei richtiger
Montage bzw. Anschluss beginnt die AirSave LED An-
zeige zu blinken und die AirSave Control Box den Druck
auszugleichen. Deckel abschließend montieren.
Bild 9
AirSave LED display
weiß -
schwarz +
