BPW-EA-AS 37772001deSeite 16
Deutsch
4 Montage
4.2 Montage Ventilschläuche
Einbau- und Reparaturhinweis!
Der Ventilschlauch darf nicht in Ab-
schraubrichtung des AirSave Rotors
zeigen, siehe Bild 6.
4.2 Montage Ventilschläuche
Einbau- und Reparaturhinweis!
Beim Verlegen der Ventilschläuche darauf
achten, dass sie nicht geknickt werden.
Radmuttern dürfen nicht verdeckt werden!
Ein Kontakt mit Radmutter bzw. Radbolzen
ist zu vermeiden, um Scheuerstellen vorzu-
beugen.
[1] Ventilschlauch (825, 826 oder 827, je nach Berei-
fung) am Ventil des Reifens befestigen, ggf. eine
Ventilverlängerung benutzen.
[2] Die Überwurfmutter (SW 11) am Ventilschlauch
handfest anziehen und anschließend mit einem
Schraubenschlüssel um eine weitere halbe Umdre-
hung festziehen.
[3] Durch Drücken der Ventilnadel im Ventilschlauch
die Durchgängigkeit der Luft prüfen.
[4] Ventilschlauch am AirSave Rotor (811 bzw. 811a)
handfest verschrauben.
[5] Ventilschlauch auf Undichtigkeiten prüfen.
[6] HubCapAdapter (817) mit einem Schrauben-
schlüssel (SW 55) oder einer Zange soweit ver-
drehen, bis die Verschraubung des Rotors an
dem Ventilschlauch angeschlossen werden kann
(siehe Bild 6).
Rotor nicht zurückdrehen!!

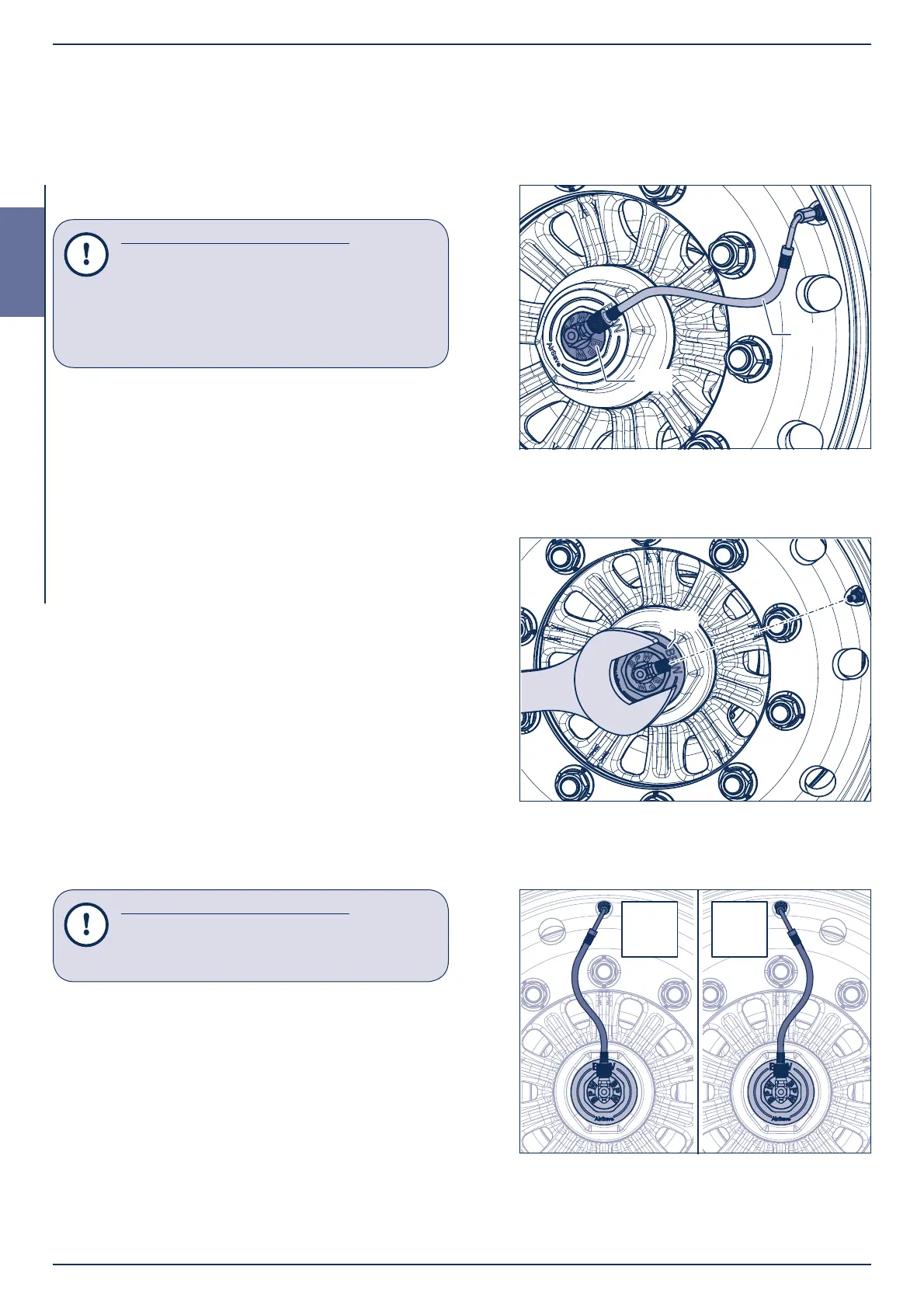

Bild 4
Bild 5
m
x
Bild 6
